หนึ่งในลักษณะสําคัญของมันคือรอยขั้นต่ําของ 3/3 มิล, ซึ่งทําให้การส่งสัญญาณแม่นยําและมีประสิทธิภาพมากขึ้น.นอกจากนี้, ผลิตภัณฑ์นี้มีสมรรถนะการทดสอบ E-Testing และ X-RAY 100% เพื่อให้แน่ใจว่าทุกแผ่นจะถูกทดสอบอย่างละเอียดและไม่มีความบกพร่อง
บอร์ด PCB HDI ยังมีขนาดรูของ 0.1 มม.คุณลักษณะนี้มีประโยชน์เป็นพิเศษในการผลิตอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็กและซับซ้อนนอกจากนี้, อัตราส่วนของส่วนของ 10:1 ทําให้มีความยืดหยุ่นมากขึ้นในการออกแบบ, ทําให้ง่ายขึ้นสําหรับวิศวกรที่จะสร้างบอร์ดวงจรที่สมบูรณ์แบบสําหรับความต้องการเฉพาะเจาะจงของพวกเขา
สุดท้าย สินค้านี้มีตัวเลือกความหนาของบอร์ดที่หลากหลาย ตั้งแต่ 0.2 มิลลิมิตร ถึง 6.00 มิลลิมิตร (8 มิลลิมิตร ถึง 126 มิลลิมิตร)จากอุปกรณ์มือเล็กๆ ไปยังเครื่องจักรอุตสาหกรรมขนาดใหญ่.
โดยรวมแล้ว บอร์ดวงจรพิมพ์ HDI เป็นทางออกที่สมบูรณ์แบบสําหรับผู้ที่กําลังมองหาบอร์ดวงจรที่มีคุณภาพสูง, ทันสมัยและน่าเชื่อถือสําหรับอุปกรณ์อิเล็กทรอนิกส์ของพวกเขาลักษณะที่น่าประทับใจ, รวมถึงความสามารถในการทดสอบ ขนาดรู, อัตราส่วนด้าน และตัวเลือกความหนาของแผ่น, ทําให้มันเป็นตัวเลือกสําหรับนักวิศวกรและผู้ผลิตเหมือนกัน.
| ความหนาของแผ่น | 0.2 มิลลิเมตร-6.00 มิลลิเมตร |
| ขนาดหลุม | 0เครื่องเจาะเลเซอร์ขนาด.1 มิลลิเมตร |
| อัตราส่วน | 10:1 |
| จํานวนชั้น | 4-20 ชั้น |
| คําขอพิเศษ | ครึ่งหลุม 0.25 มม. |
| ขั้นต่ํา | 3/3มิล |

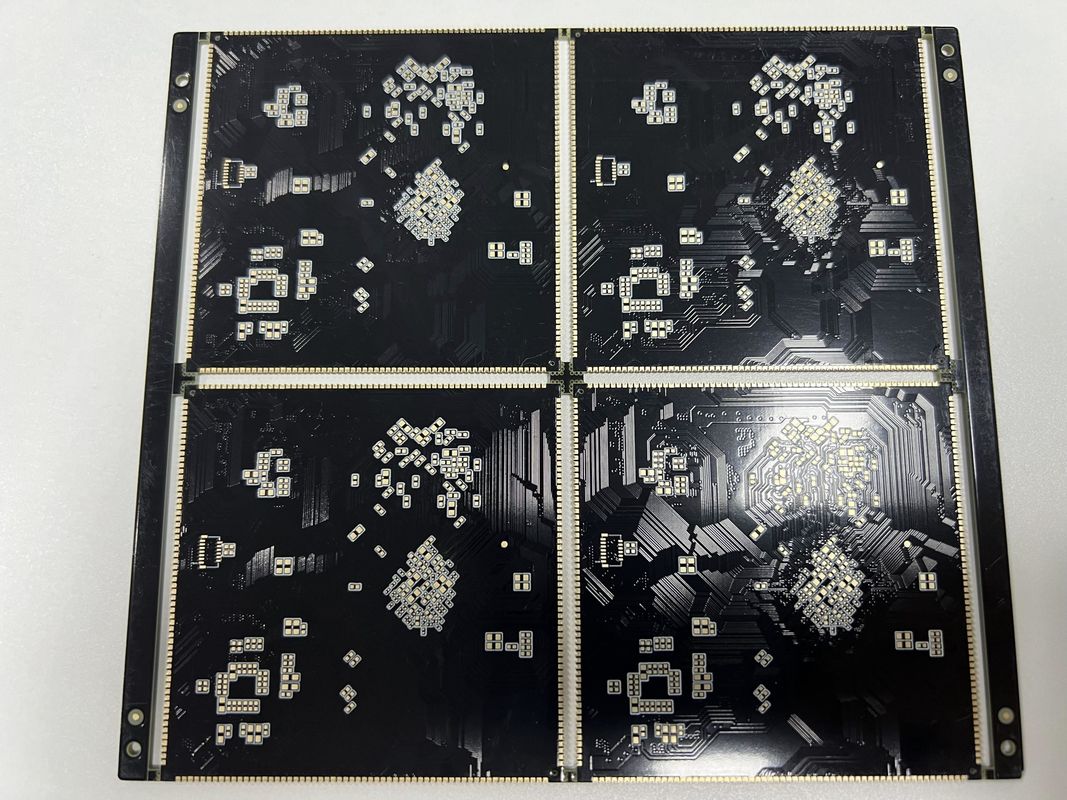

| ชื่อ PCB | 4L 1+N+1 บอร์ด HDI |
| วัตถุดิบ | FR4 IT180 |
| ความหนา | 0.4-3.2 มิลลิเมตร |
| ชั้นกระดาษ | 6-32L |
ด้วยจํานวนชั้นตั้งแต่ 4 ถึง 20 ชั้น PCB HDI ถูกออกแบบมาเพื่อรองรับการเชื่อมต่อความหนาแน่นสูง ทําให้มันเหมาะสําหรับการใช้งานในหลายรูปแบบอุปกรณ์การแพทย์โครงการนี้ยังได้รับการออกแบบด้วย E-Testing และ X-RAY ความสามารถ 100% เพื่อให้การควบคุมคุณภาพและความน่าเชื่อถือสูงกว่า
หนึ่งในลักษณะสําคัญของ PCB HDI คือความสามารถในการรองรับขนาดรูเล็ก ๆ น้อย ๆ, ลดลงสู่ 0.1 มิลลิเมตรเลเซอร์เจาะ, ทําให้มันเหมาะสําหรับการใช้งานในแอพพลิเคชั่นที่พื้นที่จํากัดพวกมันยังมีระบบควบคุมอุปสรรค, ซึ่งรับประกันความสมบูรณ์ของสัญญาณความเร็วสูง ลดความเสี่ยงของการบิดเบือนสัญญาณและการสูญเสียข้อมูล
การใช้งานทั่วไปของ PCB HDI ได้แก่ คอมพิวเตอร์ประสิทธิภาพสูง การสื่อสารไร้สายและ RF และการประมวลผลสัญญาณดิจิตอลความเร็วสูงบอร์ดเหล่านี้ยังใช้ในแอพลิเคชั่นที่ต้องการการเชื่อมต่อความหนาแน่นสูง, เช่นโมดูลความจํา, การ์ดกราฟฟิก, และอุปกรณ์นอกของคอมพิวเตอร์ระดับสูงอื่น ๆ
โดยสรุป PCBs HDI เป็นทางออกที่น่าเชื่อถือและมีประสิทธิภาพสูงสําหรับการออกแบบอิเล็กทรอนิกส์ที่ซับซ้อนที่ต้องการการถ่ายทอดข้อมูลความเร็วสูงและความสมบูรณ์แบบของสัญญาณมันเหมาะสําหรับการใช้งานในหลากหลายการใช้งานโดยมีขนาดรูเล็กและความสามารถในการควบคุมอาการขัดขวาง ให้ผลงานและความน่าเชื่อถือสูงกว่าทําให้พวกเขาเป็นตัวเลือกที่นิยมสําหรับผู้ออกแบบและผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์ระดับสูง.
บอร์ดวงจรพิมพ์ HDI ของเราสามารถปรับแต่งได้อย่างเต็มที่ เพื่อตอบสนองความต้องการเฉพาะของคุณ ด้วยความสามารถในการผลิต PCB HDI ของเรา เราสามารถสร้างบอร์ดที่มีขนาดรูขั้นต่ํา 0.15 มมชั้นแผ่นจาก 6-32Lเราสามารถรองรับจํานวนชั้น 4-20 ชั้น และคําขอพิเศษ เช่น ช่องครึ่งและ 0.25 มม BGA
ความสามารถ PCB ความเร็วสูงของเราทําให้การทํางานของพานของคุณได้ดีที่สุด ขณะที่บริการการปรับแต่งของเราทําให้คุณสามารถปรับพานให้เหมาะสมกับรายละเอียดของคุณมั่นใจเราที่จะให้คุณกับ board PCB HDI ที่น่าเชื่อถือและมีประสิทธิภาพ ที่ตอบสนองความต้องการพิเศษของคุณทั้งหมด.
ผลิตภัณฑ์ HDI PCB Board ของเรามาพร้อมกับการสนับสนุนทางเทคนิคและบริการที่ครบวงจร เพื่อรับประกันความพึงพอใจของลูกค้าระดับสูงสุดทีมงานผู้เชี่ยวชาญของเราพร้อมที่จะช่วยกับปัญหาเทคนิคหรือคําถามที่อาจเกิดขึ้นระหว่างการติดตั้งหรือการใช้งานของผลิตภัณฑ์.
เราให้บริการด้านการสนับสนุนหลายอย่าง เช่น
ทีมงานสนับสนุนทางเทคนิคของเราสามารถใช้บริการผ่านโทรศัพท์ อีเมล และแชทออนไลน์ เพื่อให้ความช่วยเหลือที่ทันเวลาและมีประสิทธิภาพต่อลูกค้าของเราเราให้บริการการสนับสนุนทางเทคนิคและการฝึกอบรมในสถานที่ สําหรับลูกค้าที่ต้องการการช่วยเหลือมือถือมากขึ้น.
เป้าหมายของเราคือการให้การสนับสนุนทางเทคนิคและบริการระดับสูงสุด เพื่อให้ลูกค้าของเราสามารถได้รับผลประโยชน์สูงสุดจากผลิตภัณฑ์ HDI PCB Board ของเราได้กรุณาติดต่อเราถ้าคุณมีคําถามหรือต้องการความช่วยเหลือทางเทคนิค.
