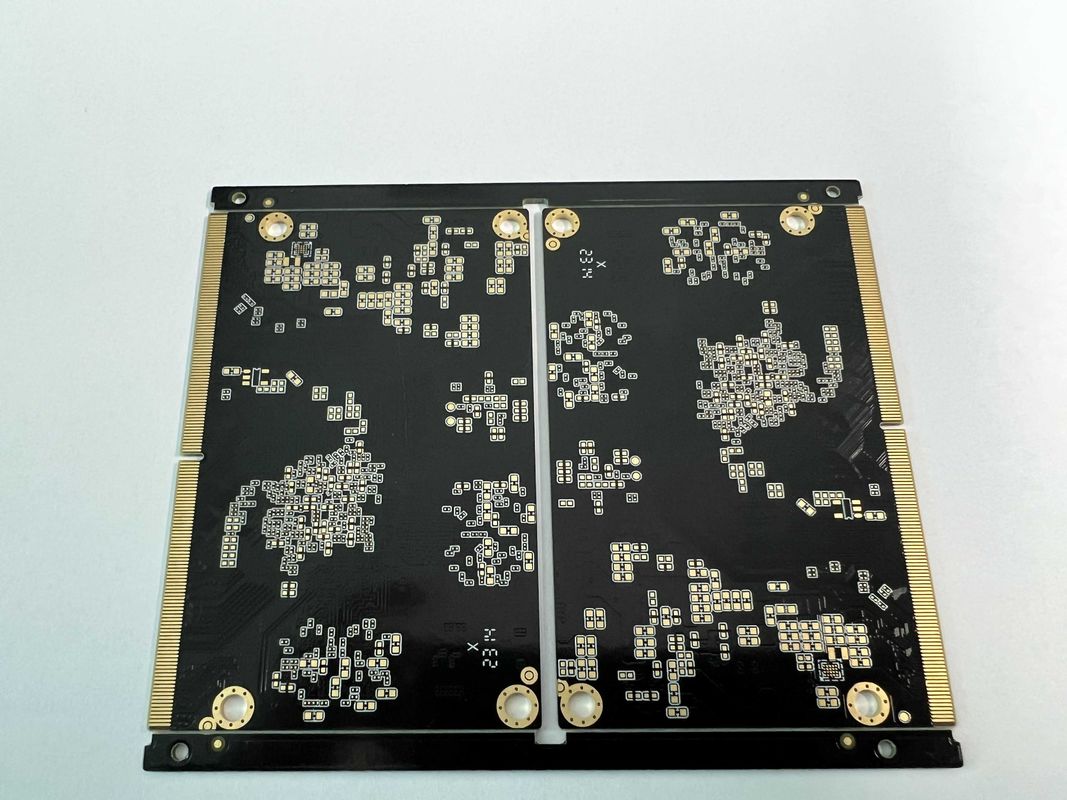

บอร์ด PCB HDI เป็นบอร์ดวงจรที่มีประสิทธิภาพสูง ที่ถูกออกแบบมาสําหรับการใช้งานความเร็วสูงและความหนาแน่นสูงบอร์ด PCB นี้เป็นที่เหมาะสมสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีความทันสมัยที่ต้องการความแม่นยําและความน่าเชื่อถือ.
ผลิตโดยใช้กระบวนการที่ก้าวหน้าของทองทอง / เงิน, บอร์ด PCB HDI ให้การนําไฟและความทนทานต่อการกัดสนองที่ดีกว่า, รับประกันผลงานที่ดีที่สุดในสภาพแวดล้อมที่ต้องการ.การจมทองคํา / เงินจบยังให้ความสามารถ soldability ที่ยอดเยี่ยม, ทําให้มันง่ายสําหรับส่วนประกอบที่จะติดตั้งอย่างมั่นคงกับบอร์ด
หนึ่งในลักษณะสําคัญของ HDI PCB Board คือการรับประกันการทดสอบไฟฟ้า 100% ก่อนการจัดส่งกระบวนการทดสอบที่เข้มงวดนี้ทําให้แน่ใจว่าทุกแผ่นตรงกับมาตรฐานคุณภาพที่สูงที่สุด และไม่มีความบกพร่องหรือปัญหาใด ๆ ที่อาจส่งผลกระทบต่อผลงานของมันผู้บริโภคสามารถมีความสงบสุขในใจได้โดยรู้ว่าทุกบอร์ด PCB HDI ที่พวกเขาได้รับได้รับการทดสอบอย่างละเอียดและตรวจสอบให้ทํางานอย่างไม่ผิดพลาด
ด้วยระยะ P15, บอร์ด PCB HDI ให้ความสามารถในการเดินเส้นทางและการเชื่อมต่อกันที่แม่นยํา, ทําให้การออกแบบที่ซับซ้อนและคอมแพคต์สามารถถูกทําโดยไม่ต้องเสี่ยงการทํางานระยะทางที่แคบยังมีส่วนร่วมในธรรมชาติความหนาแน่นสูงของบอร์ดทําให้มันเหมาะสําหรับการใช้งานที่พื้นที่จํากัด แต่การทํางานเป็นสิ่งสําคัญ
ลักษณะที่น่าสนใจอีกหนึ่งของบอร์ด PCB HDI คือการเสร็จ ENIG (Electroless Nickel Immersion Gold) ของมันการ ปรับปรุง ENIG ให้พื้นผิวเรียบและเรียบ ที่เหมาะสมสําหรับส่วนประกอบที่มีความละเอียดดีและรับประกันการเชื่อมต่อการผสมมันยังมีความทนทานต่อการออกซิเดชั่นที่ดีเยี่ยม เพิ่มอายุยืนและความทนทานของบอร์ด
โดยสรุป HDI PCB Board เป็นผลิตภัณฑ์ชั้นนําที่โดดเด่นในความเร็วสูงและความหนาแน่นสูงการทดสอบไฟฟ้า 100% ก่อนการจัดส่ง, ระยะทาง P1.5 และการสรุป ENIG บอร์ด PCB นี้เป็นทางเลือกที่สมบูรณ์แบบสําหรับโครงการอิเล็กทรอนิกส์ที่ต้องการความแม่นยํา ความน่าเชื่อถือและผลงาน
| อัตราส่วน | 10:1 |
| การบวกผิว | ทองคํา Plating, HASL ไม่มีหมู |
| Bga | 10MIL |
| คําสําคัญ | เครื่องเชื่อมต่อความหนาแน่นสูง PCB HDI PCB ความหนาแน่นสูง บอร์ดวงจรพิมพ์ HDI |
| การควบคุมความคับค้าน | +/-10% |
| ขั้นต่ํา BGA Pitch | 0.3mm |
| ลักษณะ | ENIG |
| กระบวนการ | การดําน้ํา ทองคํา/เงิน |
| การทดสอบ | 100% E-Testing รังสีเอ็กซ์ |
| ระยะระหว่าง | พี 15 |
เมื่อพูดถึงการใช้งาน PCB ความเร็วสูง บอร์ด PCB HDI ด้วยการเคลือบทองคําและ HASL ปลายผิวไร้鉛เป็นตัวเลือกที่ดีที่สุดด้วยกระบวนการดําน้ําทอง / เงินและการควบคุมอุปสรรคของ +/-10%, ผลิตภัณฑ์นี้เหมาะสําหรับการใช้งานและกรณีการผลิตภัณฑ์ที่หลากหลาย
โอกาสการใช้งานหลักหนึ่งสําหรับ HDI PCB Board คือการออกแบบ PCB ความเร็วสูงคุณสมบัติที่ทันสมัย เช่น ช่องทางบล๊อด และเชื่อมต่อความหนาแน่นสูง ทําให้มันสมบูรณ์แบบสําหรับการส่งข้อมูลความเร็วสูง, รับประกันความสมบูรณ์แบบและความน่าเชื่อถือของสัญญาณแม้แต่ในความถี่สูง
ตัวอย่างเช่น ในส่วนของเครื่องแปลง HD-SDI ที่สัญญาณวีดีโอความละเอียดสูงถูกประมวลผลและแปลงด้วยความเร็วสูง บอร์ด PCB HDI มีบทบาทสําคัญความสามารถในการควบคุมอุปสรรคช่วยรักษาคุณภาพสัญญาณขณะที่การเคลือบทองคําและ HASL ปลายผิวไร้鉛 รับประกันความทนทานและการทํางานระยะยาว
สถานการณ์อีกหนึ่งที่บอร์ด PCB HDI ดีเยี่ยมคือการใช้งานที่ต้องการการวางแผนวงจรที่ซับซ้อนและข้อจํากัดพื้นที่ที่แคบ การใช้ vias ตาบิดทําให้ความหนาแน่นการเดินรถเพิ่มขึ้นทําให้มันเหมาะสําหรับอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก เช่น สมาร์ทโฟน, แท็บเล็ต และเครื่องมือ wearables
โดยรวมแล้ว HDI PCB Board เป็นผลิตภัณฑ์ที่มีความหลากหลายที่สามารถใช้ได้ในการใช้งาน PCB ความเร็วสูงหลายประเภท โดยให้ผลงานความสามารถ ความน่าเชื่อถือ และประสิทธิภาพสูงกว่าการผสมผสานของลักษณะที่ทันสมัยและการเสร็จสิ้นพื้นผิวที่มีคุณภาพทําให้มันเป็นตัวเลือกสําหรับโครงการที่ต้องการที่ต้องการการควบคุมสัญญาณที่แม่นยําและการเชื่อมต่อความหนาแน่นสูง.
บริการปรับแต่งสินค้าสําหรับแผ่นวงจรพิมพ์ HDI:
การควบคุมความคับคาย: +/-10%
อัตราส่วนของรูป: 101
BGA: 10MIL
ขั้นต่ํา BGA Pitch: 0.3 มิลลิเมตร
การทดสอบ: 100% E-Testing, X-RAY
การสนับสนุนทางเทคนิคสินค้าและบริการของเราสําหรับ HDI PCB Board ประกอบด้วย:
- การช่วยเหลือในการติดตั้งและการจัดตั้ง
- การแก้ไขปัญหาและการวินิจฉัยปัญหาทางเทคนิค
- การให้คําแนะนําเกี่ยวกับการใช้สินค้าและวิธีปฏิบัติที่ดีที่สุด
- แนะนําการปรับปรุงผลงาน
- การอัพเดทสินค้าอย่างต่อเนื่องและการสนับสนุนการบํารุงรักษา
ส่งข้อสอบของคุณตรงมาหาเรา
