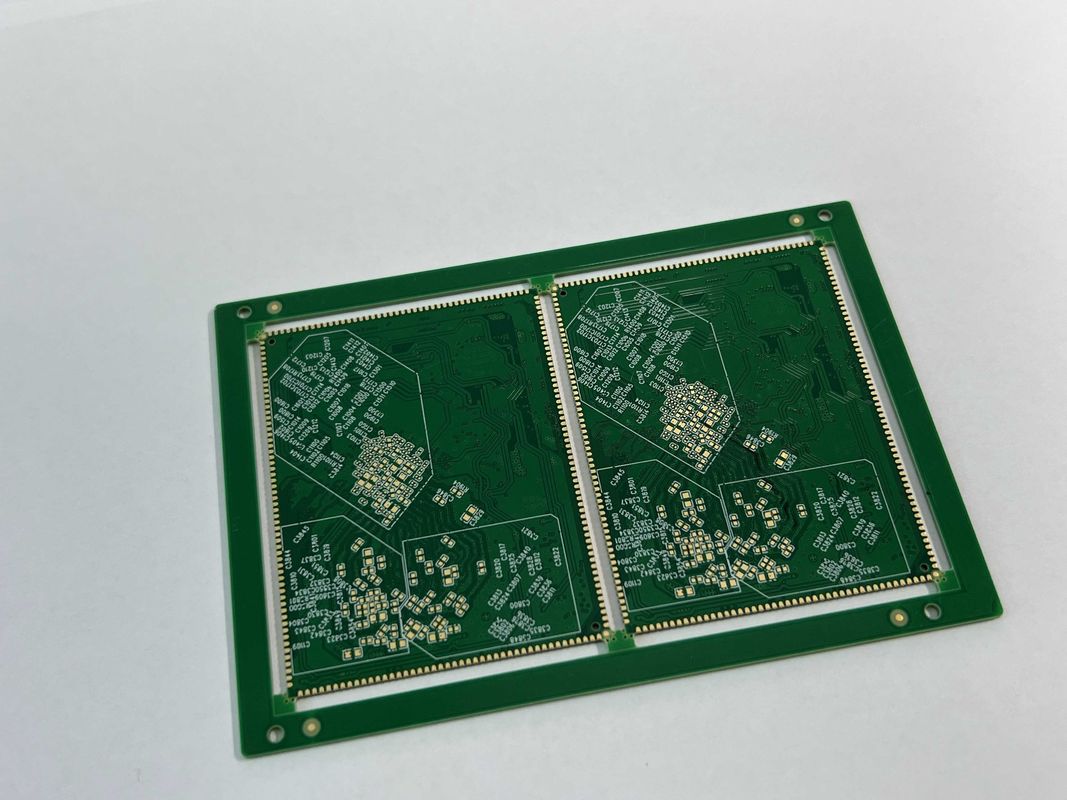

ความเร็วสูง PCB Board Blind Vias ใช่ ระยะ P1.5 และความเร็วการผลิตสําหรับสายการผลิตของคุณ

ความเร็วสูง PCB Board Blind Vias ใช่ ระยะ P1.5 และความเร็วการผลิตสําหรับสายการผลิตของคุณ

ติดต่อเรา
ขอทุน
รายละเอียดสินค้า
Test:
100% Electrical Test Prior Shipment
Bga:
10MIL
Process:
Immersion Gold/sliver
Testing:
100%E-Testing,X-RAY
Impedance Control:
+/-10%
Min. Bga Pitch:
0.3mm
Surface Finishing:
Gold Plating,HASL Lead Free
Spacing:
P1.5
เงื่อนไขการชําระเงินและการจัดส่ง
คําอธิบายสินค้า

คําอธิบายสินค้า:

บอร์ด PCB ความหนาแน่นสูง (HDI) เป็นผลิตภัณฑ์ที่มีความทันสมัยที่ให้ผลงานและความน่าเชื่อถืออย่างยอดเยี่ยมสําหรับการใช้งานด้านอิเล็กทรอนิกส์ที่หลากหลายบอร์ด PCB ที่ทันสมัยนี้ถูกออกแบบมาเพื่อตอบสนองความต้องการของอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยส่งผลให้มีการเชื่อมโยงความหนาแน่นสูงและความสมบูรณ์แบบของสัญญาณที่ดีกว่า

หนึ่งในลักษณะสําคัญของ HDI PCB Board คือความสามารถในการทดสอบที่ครบวงจรผลิตภัณฑ์นี้รับประกันว่าทุกแผ่นตรงกับมาตรฐานคุณภาพและความน่าเชื่อถือสูงสุดกระบวนการทดสอบที่เข้มงวดนี้รับประกันว่า HDI PCB Board จะให้ผลงานที่คงที่และทนทานในสภาพแวดล้อมที่ต้องการมากที่สุด

ความหนาของผนัง Pth ของบอร์ด PCB HDI ถูกกําหนดไว้ที่ 25um ให้การสนับสนุนที่ดีและความมั่นคงสําหรับองค์ประกอบ ความหนาของผนัง Pth ที่แม่นยํานี้ช่วยให้การเชื่อมต่อที่ปลอดภัยและน่าเชื่อถือการเพิ่มผลงานโดยรวมของแผ่น PCB.

คุณสมบัติที่น่าสังเกตอีกอย่างของบอร์ด PCB HDI คือความอดทนเฉพาะอย่างยิ่งในการไม่ตรงกันของชั้น06, ผลิตภัณฑ์นี้สามารถให้ความละเอียดที่ไม่มีคู่แข่งในการจัดสรรชั้น, ลดความเสี่ยงของความผิดพลาดให้น้อยที่สุดและรับประกันการทํางานที่ดีที่สุดในระบบอิเล็กทรอนิกส์ที่ซับซ้อน.

เมื่อพูดถึงส่วนประกอบ BGA (Ball Grid Array) บอร์ด PCB HDI ยอดเยี่ยมด้วยขนาด pitch 10MIL ขนาด pitch ละเอียดนี้ทําให้การติดตั้งส่วนประกอบ BGA ความหนาแน่นสูงทําให้การออกแบบ PCB ที่มีประสิทธิภาพและคอมแพคต์ได้ สําหรับการใช้งานที่หลากหลาย.

การควบคุมความคับคายเป็นปัจจัยสําคัญในการรับประกันความสมบูรณ์ของสัญญาณและผลงานในอุปกรณ์อิเล็กทรอนิกส์ความเร็วสูงบอร์ด PCB HDI ให้การควบคุมอุปสรรคที่น่าประทับใจ ด้วยความอดทนที่ +/-10%, ทําให้การส่งสัญญาณแม่นยําและการทํางานที่น่าเชื่อถือในระบบอิเล็กทรอนิกส์ที่ต้องการ

โดยรวมแล้ว บอร์ด PCB HDI เป็นบอร์ดแบบความหนาแน่นสูงที่เหมาะสําหรับการใช้งานที่ต้องการผลงานที่โดดเด่น ความน่าเชื่อถือและความแม่นยําด้วยคุณสมบัติที่ทันสมัย เช่น การทดสอบอย่างครบถ้วน, ความหนาของผนัง Pth ที่แม่นยํา, ความอดทนในการจัดสรรชั้นที่แน่น, การสนับสนุน BGA ที่มีความละเอียด, และการควบคุมอุปสรรคที่น่าประทับใจ, ผลิตภัณฑ์นี้เหมาะสําหรับความท้าทายด้านการออกแบบอิเล็กทรอนิกส์ที่หลากหลาย


ลักษณะ:

  • ชื่อสินค้า: HDI PCB Board
  • การควบคุมความคับคาย: +/-10%
  • กระบวนการ: ทองแดง / เงินทองดําน้ํา
  • อัตราส่วนของรูป: 101
  • คําสําคัญ: เครื่องเชื่อมต่อความหนาแน่นสูง
  • BGA: 10MIL

ปริมาตรเทคนิค:

การทดสอบ 100% E-Testing รังสีเอ็กซ์
การควบคุมความคับค้าน +/-10%
ขั้นต่ํา BGA Pitch 0.3mm
เส้นทางตาบอด ใช่
การทดสอบ การทดสอบไฟฟ้า 100% ก่อนการจัดส่ง
Bga 10MIL
ระยะระหว่าง พี 15
คําสําคัญ เครื่องเชื่อมต่อความหนาแน่นสูง
ชั้นกระดาษ 4L
กระบวนการ การดําน้ํา ทองคํา/เงิน

การใช้งาน:

บอร์ด PCB HDI เป็นเทคโนโลยีที่มีความทันสมัยในสาขาของบอร์ดวงจรพิมพ์ ด้วยคุณสมบัติที่ทันสมัย เช่น ช่องปิดตา, ทองคํา plating, HASL ปลายผิวไร้鉛, และคุณสมบัติ ENIG,ผลิตภัณฑ์นี้เหมาะสําหรับโอกาสและกรณีการใช้งานที่หลากหลาย.

สถานการณ์การใช้งานหลักหนึ่งสําหรับบอร์ด PCB HDI คือในอุปกรณ์อิเล็กทรอนิกส์ความหนาแน่นสูงที่พื้นที่เป็นปัจจัยสําคัญ การใช้ vias ตาบอดทําให้ความหนาแน่นขององค์ประกอบบนบอร์ดสูงขึ้น,ทําให้มันเหมาะสมสําหรับอุปกรณ์ขนาดเล็กและขนาดเล็ก เช่น สมาร์ทโฟน แท็บเล็ต และเทคโนโลยีที่ใส่ได้

นอกจากนี้ การเคลือบทองคําและ HASL ปลายผิวไร้鉛 ให้ความสามารถในการนําไฟที่ดีและความทนทานต่อการกัดกร่อนทําให้แผ่น PCB HDI เหมาะสําหรับการใช้งานในสภาพแวดล้อมที่รุนแรงหรืออุตสาหกรรมที่ความน่าเชื่อถือเป็นสิ่งสําคัญ, เช่น การบินอวกาศ, รถยนต์, และอุตสาหกรรมอัตโนมัติ

ระยะระหว่างของ P1.5 ในบอร์ด PCB HDI เพิ่มความสามารถในการใช้งานได้มากขึ้น โดยอนุญาตให้มีองค์ประกอบที่มีความละเอียดและการออกแบบที่ซับซ้อนนี้ทําให้มันเป็นทางเลือกที่นิยมสําหรับความเร็วสูงและความถี่สูงรวมถึงอุปกรณ์โทรคมนาคม อุปกรณ์เครือข่าย และอิเล็กทรอนิกส์ทางการแพทย์

นอกจากนี้, คุณสมบัติ ENIG ของบอร์ด PCB HDI ให้ผิวเรียบและเรียบ, ซึ่งเป็นประโยชน์สําหรับองค์ประกอบความละเอียดและเทคโนโลยีการติดตั้งผิว.ซึ่งทําให้มันเหมาะกับอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค, อุปกรณ์ล้อมคอมพิวเตอร์ และการใช้งานไฟ LED

ด้วยกระบวนการที่เกี่ยวข้องกับทองคําและเงินจมน้ํา บอร์ด PCB HDI ให้ความสามารถในการผสมผสานและการผสมสายไฟที่เพิ่มขึ้นทําให้มันเหมาะสําหรับเทคนิคการประกอบที่ทันสมัยและการออกแบบ PCB ที่ซับซ้อนซึ่งทําให้มันเป็นตัวเลือกที่ดีที่สุดสําหรับโครงการทําต้นแบบ การวิจัยและการพัฒนาในอุตสาหกรรมต่าง ๆ

สรุปคือ HDI PCB Board เป็นสินค้าที่มีความหลากหลายและมีประสิทธิภาพสูง ซึ่งตอบสนองการใช้งานในสถานการณ์และฉากที่หลากหลายทําให้มันเป็นทางเลือกที่นิยมสําหรับนักออกแบบและผู้ผลิตที่มองหาทางออกที่ล้ําหน้าสําหรับอุปกรณ์อิเล็กทรอนิกส์ของพวกเขา.


การปรับแต่ง:

บริการปรับแต่งสินค้าสําหรับ HDI PCB Board:

การทดสอบ: 100% การทดสอบแบบ E, X-RAY

ขั้นต่ํา Bga Pitch: 0.3 มิลลิเมตร

คําสําคัญ: เครื่องเชื่อมต่อความหนาแน่นสูง

สายตาบอด: ใช่

การทดสอบ: การทดสอบไฟฟ้า 100% ก่อนการส่ง


การสนับสนุนและบริการ:

การสนับสนุนและบริการทางเทคนิคสินค้าสําหรับสินค้า HDI PCB Board ได้แก่

- การสนับสนุนทางเทคนิคในสถานที่สําหรับการติดตั้งและแก้ปัญหา

- การช่วยเหลือทางไกลสําหรับการตั้งค่าและการตั้งค่า

- การอัพเดทและการปรับปรุงซอฟต์แวร์เป็นประจํา เพื่อให้เกิดผลงานที่ดีที่สุด

- การฝึกอบรมผู้ใช้และเทคนิค เพื่อให้การใช้งานสินค้าสูงสุด

- การปกป้องการรับประกันสําหรับความบกพร่องและความผิดปกติของสินค้า
