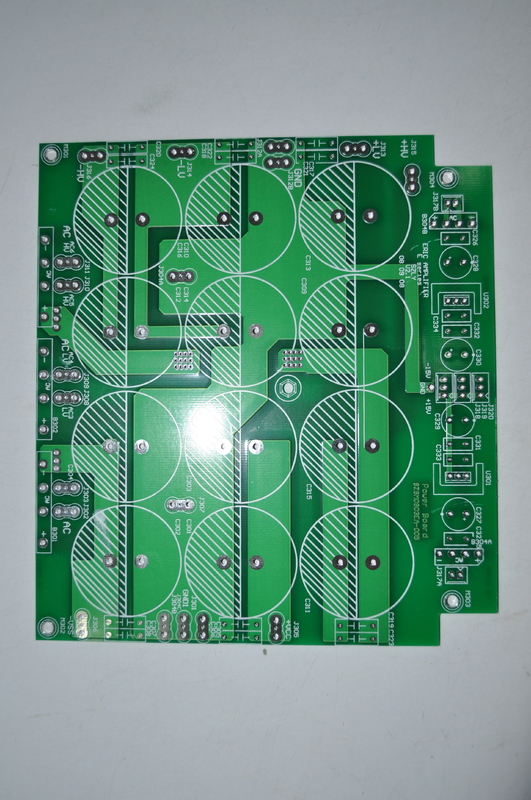

แผงวงจรพิมพ์แบบสองด้าน หรือที่เรียกว่า PCB แบบสองด้าน หรือ PCB แบบเคลือบสองด้าน เป็นแผงวงจรพิมพ์ชนิดหนึ่งที่มีชั้นทองแดงนำไฟฟ้าทั้งด้านบนและด้านล่างของบอร์ด การออกแบบนี้ช่วยให้สามารถกำหนดเส้นทางที่ซับซ้อนมากขึ้นและมีความหนาแน่นของส่วนประกอบที่สูงขึ้นเมื่อเทียบกับ PCB ด้านเดียว
ผลิตภัณฑ์ PCB แบบสองด้านที่มีจำหน่ายได้รับการออกแบบมาโดยเฉพาะด้วยผิวสำเร็จแบบ OSP (สารกันบูดสำหรับการบัดกรีแบบออร์แกนิก) ซึ่งให้ความสามารถในการบัดกรีที่ดีเยี่ยมและการปกป้องอายุการเก็บรักษาสำหรับร่องรอยทองแดงที่เปิดออก ผิวสำเร็จนี้ช่วยเพิ่มความน่าเชื่อถือและความทนทานของ PCB ทำให้เหมาะสำหรับการใช้งานทางอิเล็กทรอนิกส์ต่างๆ
คุณสมบัติพิเศษอย่างหนึ่งของ PCB แบบสองด้านนี้คือข้อกำหนดพิเศษที่ต้องปราศจากฮาโลเจนและมีการควบคุมอิมพีแดนซ์ คุณสมบัติปราศจากฮาโลเจนช่วยให้มั่นใจได้ว่า PCB เป็นมิตรต่อสิ่งแวดล้อมและปราศจากสารประกอบฮาโลเจนที่เป็นอันตราย ทำให้เป็นไปตามข้อกำหนดและมาตรฐานของอุตสาหกรรม นอกจากนี้ ความสามารถในการควบคุมอิมพีแดนซ์ยังช่วยให้สามารถควบคุมความสมบูรณ์ของสัญญาณและการจับคู่อิมพีแดนซ์ได้อย่างแม่นยำ ซึ่งมีความสำคัญอย่างยิ่งสำหรับวงจรอิเล็กทรอนิกส์ความเร็วสูงและมีความไว
เมื่อพูดถึงวัสดุ PCB แบบสองด้านนี้สร้างขึ้นโดยใช้ FR4 ซึ่งเป็นวัสดุพื้นผิวที่ใช้กันอย่างแพร่หลายและหลากหลายในอุตสาหกรรม PCB FR4 มีคุณสมบัติเป็นฉนวนไฟฟ้าที่ดีเยี่ยม ความแข็งแรงทางกล และความเสถียรทางความร้อน ทำให้เหมาะสำหรับการใช้งานทางอิเล็กทรอนิกส์ต่างๆ ที่ต้องการความน่าเชื่อถือและประสิทธิภาพ
ผลิตภัณฑ์ PCB แบบสองด้านนี้มีสองชั้น ซึ่งให้ความสมดุลระหว่างความซับซ้อนและความคุ้มค่าในการผลิต การออกแบบสองชั้นช่วยให้สามารถกำหนดเส้นทางของร่องรอย ระนาบพลังงาน และสายสัญญาณได้อย่างมีประสิทธิภาพ ในขณะที่ยังคงรักษาราคาการผลิตที่จัดการได้
นอกจากนี้ PCB แบบสองด้านยังรวมเทคโนโลยีพิเศษสำหรับการควบคุมอิมพีแดนซ์โดยมีความคลาดเคลื่อน ±10% เทคโนโลยีนี้ช่วยให้มั่นใจได้ว่าลักษณะทางไฟฟ้าของ PCB เช่น ความล่าช้าในการขยายสัญญาณและการลดทอน ถูกควบคุมอย่างแม่นยำภายในความคลาดเคลื่อนที่แคบ ซึ่งตรงตามข้อกำหนดของการใช้งานความถี่สูงและความเร็วสูง
โดยสรุป PCB แบบสองด้านที่มีผิวสำเร็จแบบ OSP ข้อกำหนดพิเศษปราศจากฮาโลเจน/การควบคุมอิมพีแดนซ์ วัสดุ FR4 สองชั้น และเทคโนโลยีการควบคุมอิมพีแดนซ์ นำเสนอโซลูชันที่เชื่อถือได้และมีประสิทธิภาพสูงสำหรับการออกแบบอิเล็กทรอนิกส์ที่หลากหลาย ไม่ว่าคุณจะต้องการ PCB แบบสองด้านสำหรับอุปกรณ์อุตสาหกรรม อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค โทรคมนาคม หรือการใช้งานอื่นๆ ที่ต้องการแผงวงจรขนาดกะทัดรัดและมีประสิทธิภาพ ผลิตภัณฑ์นี้ได้รับการออกแบบมาเพื่อตอบสนองความต้องการของคุณด้วยคุณภาพและความแม่นยำ
| บริการอื่นๆ | การออกแบบ PCB/การประกอบ PCB |
| วัสดุ | FR4 |
| Conductor Space | 5 Mil |
| ข้อกำหนดพิเศษ | ปราศจากฮาโลเจน/การควบคุมอิมพีแดนซ์ |
| พื้นผิว | OSP |
| การตกแต่งพื้นผิว | HASL, OSP, ENIG, Immersion Gold, Lead Free |
| ทองแดงสำเร็จรูป | 35um |
| จำนวนชั้น | 2 |
| ทองแดง | 1oz |
| สี Solder Resist | สีเขียว |
ตัวเลือกการตกแต่งพื้นผิว ได้แก่ HASL, OSP, ENIG, Immersion Gold และผิวสำเร็จแบบปราศจากสารตะกั่ว ช่วยให้มีความยืดหยุ่นในการตอบสนองความต้องการเฉพาะของโครงการ ไม่ว่าจะเป็น PCB สองด้านขนาด 1.2 ม. หรือ PCB สองด้านขนาด 1.5 ม. PCB เหล่านี้สามารถปรับแต่งให้เหมาะกับการใช้งานที่แตกต่างกันได้
คุณสมบัติหลักประการหนึ่งของ PCB สองด้านเหล่านี้คือเทคโนโลยีพิเศษในการควบคุมอิมพีแดนซ์โดยมีความคลาดเคลื่อน ±10% ซึ่งช่วยให้มั่นใจได้ถึงความสมบูรณ์ของสัญญาณและความน่าเชื่อถือ ทำให้เหมาะสำหรับการใช้งานความถี่สูง ซึ่งการรักษาความสมบูรณ์ของสัญญาณเป็นสิ่งสำคัญ
โอกาสและการใช้งานผลิตภัณฑ์:
1. อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค: PCB สองด้านมักใช้ในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค เช่น สมาร์ทโฟน แท็บเล็ต และแล็ปท็อป เนื่องจากมีขนาดกะทัดรัดและมีความน่าเชื่อถือสูง
2. ระบบอัตโนมัติทางอุตสาหกรรม: ในระบบอัตโนมัติทางอุตสาหกรรม PCB แบบสองชั้นมีบทบาทสำคัญในการควบคุมและตรวจสอบกระบวนการต่างๆ เพื่อให้มั่นใจถึงการทำงานที่ราบรื่นและมีประสิทธิภาพสูง
3. อุตสาหกรรมยานยนต์: PCB สองด้านเป็นส่วนประกอบสำคัญในยานยนต์สมัยใหม่ ใช้ในระบบต่างๆ รวมถึงหน่วยควบคุมเครื่องยนต์ ระบบสาระบันเทิง และคุณสมบัติด้านความปลอดภัย
4. โทรคมนาคม: ด้วยความต้องการการส่งข้อมูลความเร็วสูงที่เพิ่มขึ้น PCB สองด้านพร้อมการควบคุมอิมพีแดนซ์จึงถูกนำมาใช้อย่างแพร่หลายในอุปกรณ์โทรคมนาคม เพื่อให้มั่นใจถึงการส่งสัญญาณที่เชื่อถือได้
5. อุปกรณ์ทางการแพทย์: ในอุปกรณ์ทางการแพทย์ที่ความแม่นยำและความน่าเชื่อถือเป็นสิ่งสำคัญยิ่ง PCB แบบสองชั้นถูกนำมาใช้ในอุปกรณ์ต่างๆ เช่น ระบบตรวจสอบ อุปกรณ์วินิจฉัย และอุปกรณ์สร้างภาพ
โดยรวมแล้ว PCB สองด้านที่มีความหนาของทองแดงสำเร็จรูป 35um วัสดุ FR4 และเทคโนโลยีพิเศษในการควบคุมอิมพีแดนซ์ เป็นโซลูชันที่หลากหลายสำหรับการใช้งานที่หลากหลาย ให้ความน่าเชื่อถือ ประสิทธิภาพ และความยืดหยุ่นในการออกแบบ
บริการปรับแต่งผลิตภัณฑ์สำหรับแผงวงจรพิมพ์สองด้าน:
บริการอื่นๆ: การออกแบบ PCB/การประกอบ PCB
ประเภท: ออฟไลน์
ทองแดง: 1oz
สี Solder Resist: สีเขียว
เทคโนโลยีพิเศษ: มาตรฐาน
การสนับสนุนด้านเทคนิคและบริการผลิตภัณฑ์ของเราสำหรับ PCB สองด้าน ได้แก่:
- ความช่วยเหลือจากผู้เชี่ยวชาญในการติดตั้งและตั้งค่าผลิตภัณฑ์
- คำแนะนำในการแก้ไขปัญหาสำหรับปัญหาใดๆ ที่พบ
- เอกสารประกอบผลิตภัณฑ์และคู่มือผู้ใช้ที่ครอบคลุม
- การอัปเดตซอฟต์แวร์และการแก้ไขเป็นประจำเพื่อให้มั่นใจถึงประสิทธิภาพสูงสุด
- ทีมสนับสนุนลูกค้าโดยเฉพาะพร้อมให้ความช่วยเหลือ
