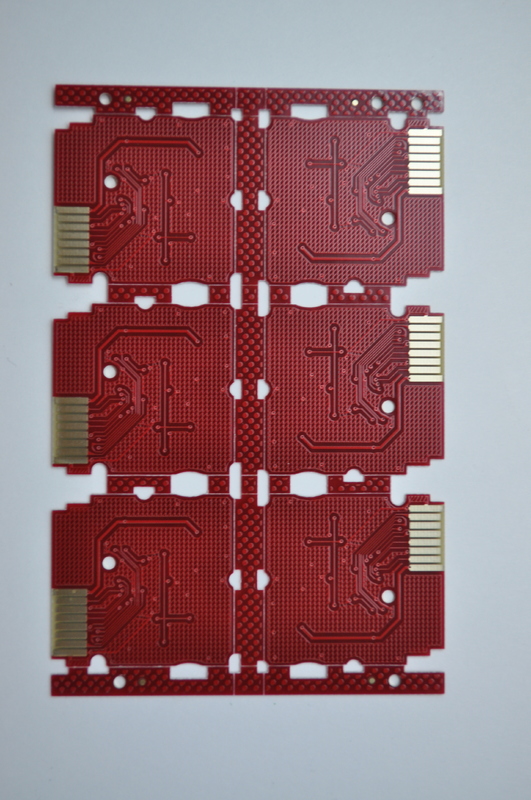

0.2 มม นิ้ว หลุมไปทองแดง PCB สองด้านที่มีการควบคุมอัมพาตและ OSP การเสร็จผิว

0.2 มม นิ้ว หลุมไปทองแดง PCB สองด้านที่มีการควบคุมอัมพาตและ OSP การเสร็จผิว

ติดต่อเรา
ขอทุน
รายละเอียดสินค้า
Conductor Space:
5 Mil
Surface Finishing:
HASL,OSP,ENIG,Immersion Gold,lead Free
Special Tech:
Impedance Control ;±10%
Materials:
FR4
Boardthickness:
1.6mm
Type:
Offline
Other Service:
PCB Design/PCB Assembly
Min. Hole To Copper:
0.2mm
เงื่อนไขการชําระเงินและการจัดส่ง
คําอธิบายสินค้า

รายละเอียดสินค้า:

ยินดีต้อนรับสู่บทสรุปผลิตภัณฑ์ของเราสำหรับ PCB สองด้านขนาด 1.2 ม. หรือที่รู้จักกันในชื่อ Dual Layer PCB หรือ Dual-Sided Printed Wiring Board PCB นี้มีคุณสมบัติและข้อมูลจำเพาะมากมายที่ทำให้เป็นตัวเลือกที่หลากหลายและเชื่อถือได้สำหรับการใช้งานทางอิเล็กทรอนิกส์ต่างๆ

ตัวเลือกการตกแต่งพื้นผิวที่มีให้สำหรับ PCB สองด้านนี้ ได้แก่ HASL (Hot Air Solder Leveling), OSP (Organic Solderability Preservatives), ENIG (Electroless Nickel Immersion Gold), Immersion Gold และการตกแต่งแบบปราศจากสารตะกั่ว ตัวเลือกการตกแต่งพื้นผิวเหล่านี้ให้ประโยชน์ที่แตกต่างกัน เช่น การปรับปรุงความสามารถในการบัดกรี ความทนทานต่อการกัดกร่อน และความน่าเชื่อถือโดยรวม

PCB สองด้านนี้มาพร้อมกับเทคโนโลยีพิเศษมาตรฐาน ได้รับการออกแบบมาเพื่อให้เป็นไปตามมาตรฐานอุตสาหกรรมและรับประกันประสิทธิภาพที่สม่ำเสมอ ความหนาทองแดงสำเร็จรูป 35um ให้การนำไฟฟ้าและความทนทานที่จำเป็นสำหรับการเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้

ในฐานะ PCB ประเภทออฟไลน์ ผลิตภัณฑ์นี้เหมาะสำหรับการใช้งานต่างๆ ที่จำเป็นต้องใช้การออกแบบสองชั้น การกำหนดค่าประเภทออฟไลน์ช่วยให้มีความยืดหยุ่นในการออกแบบวงจรและการวางส่วนประกอบ ทำให้เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ซับซ้อน

ข้อกำหนดพิเศษอย่างหนึ่งของ PCB สองด้านนี้คือองค์ประกอบที่ปราศจากฮาโลเจน ซึ่งเป็นมิตรต่อสิ่งแวดล้อมและปลอดภัยสำหรับการใช้งานต่างๆ นอกจากนี้ การควบคุมอิมพีแดนซ์ยังเป็นข้อกำหนดพิเศษอีกประการหนึ่งที่ช่วยให้มั่นใจได้ถึงความสมบูรณ์ของสัญญาณและความน่าเชื่อถือในการใช้งานความถี่สูง

โดยสรุป PCB สองด้านขนาด 1.2 ม. ที่นำเสนอโดยบริษัทของเราเป็นโซลูชันคุณภาพสูงและเชื่อถือได้สำหรับความต้องการในการผลิตอุปกรณ์อิเล็กทรอนิกส์ของคุณ ด้วยตัวเลือกการตกแต่งพื้นผิว เช่น HASL, OSP, ENIG, Immersion Gold และการตกแต่งแบบปราศจากสารตะกั่ว เทคโนโลยีพิเศษมาตรฐาน ความหนาทองแดงสำเร็จรูป 35um การกำหนดค่าแบบออฟไลน์ และข้อกำหนดพิเศษสำหรับองค์ประกอบที่ปราศจากฮาโลเจนและการควบคุมอิมพีแดนซ์ Dual Layer PCB นี้ได้รับการออกแบบมาเพื่อให้ตรงตามความคาดหวังของคุณในด้านประสิทธิภาพและความน่าเชื่อถือ


คุณสมบัติ:

  • ชื่อผลิตภัณฑ์: Double Sided PCB
  • การตกแต่งพื้นผิว: HASL, OSP, ENIG, Immersion Gold, Lead Free
  • เทคโนโลยีพิเศษ: การควบคุมอิมพีแดนซ์ ;±10%
  • เทคโนโลยีพิเศษ: มาตรฐาน
  • ข้อกำหนดพิเศษ: ปราศจากฮาโลเจน/การควบคุมอิมพีแดนซ์
  • พื้นผิว: OSP

พารามิเตอร์ทางเทคนิค:

ช่องว่างตัวนำ 5 มิล
เทคโนโลยีพิเศษ มาตรฐาน
Min. Hole To Copper 0.2 มม.
ทองแดง 1oz
จำนวนชั้น 2
ข้อกำหนดพิเศษ ปราศจากฮาโลเจน/การควบคุมอิมพีแดนซ์
บริการอื่นๆ การออกแบบ PCB/การประกอบ PCB
ประเภท ออฟไลน์
การตกแต่งพื้นผิว HASL,OSP,ENIG,Immersion Gold,lead Free
พื้นผิว OSP

การใช้งาน:

Double Sided PCB หรือที่เรียกว่า Bi-Layer PCB เป็นประเภทของแผงวงจรพิมพ์ที่ใช้งานได้หลากหลายและใช้กันอย่างแพร่หลาย ซึ่งมีโอกาสและสถานการณ์การใช้งานผลิตภัณฑ์มากมาย ด้วยน้ำหนักทองแดง 1oz PCB สองด้านเหล่านี้จึงเหมาะสำหรับการใช้งานทางอิเล็กทรอนิกส์และไฟฟ้าต่างๆ ที่ต้องการความน่าเชื่อถือและประสิทธิภาพสูง

คุณลักษณะสำคัญประการหนึ่งของ Double Sided PCB นี้คือข้อกำหนดพิเศษในการปราศจากฮาโลเจนและมีการควบคุมอิมพีแดนซ์ ทำให้เหมาะสำหรับการใช้งานที่ความกังวลด้านสิ่งแวดล้อมและความสมบูรณ์ของสัญญาณเป็นปัจจัยสำคัญ คุณสมบัติการควบคุมอิมพีแดนซ์ช่วยให้มั่นใจได้ถึงคุณภาพสัญญาณที่สม่ำเสมอ ทำให้เหมาะสำหรับการออกแบบวงจรความถี่สูง

ด้วยความหนาของบอร์ด 1.6 มม. และประกอบด้วย 2 ชั้น Double Sided PCB นี้จึงเหมาะสำหรับการใช้งานแบบออฟไลน์ที่หลากหลาย 1.2m double-sided pcb ได้รับการออกแบบมาเพื่อให้มีความทนทานและเสถียรภาพที่เพิ่มขึ้น ทำให้เหมาะสำหรับการใช้งานในระบบควบคุมอุตสาหกรรม แหล่งจ่ายไฟ อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค อุปกรณ์อิเล็กทรอนิกส์สำหรับยานยนต์ และอื่นๆ

การออกแบบ Double Sided PCB ช่วยให้สามารถรวมวงจรที่ซับซ้อนเข้าด้วยกันในขณะที่ยังคงรักษารูปแบบที่กะทัดรัด ทำให้เหมาะสำหรับการใช้งานที่มีข้อจำกัดด้านพื้นที่ โครงสร้างแบบสองชั้นช่วยให้มั่นใจได้ถึงการนำไฟฟ้าและความสมบูรณ์ของสัญญาณที่ยอดเยี่ยม ทำให้เหมาะสำหรับการใช้งานที่ต้องการการถ่ายโอนข้อมูลความเร็วสูงและการสูญเสียสัญญาณต่ำ

โดยรวมแล้ว Double Sided PCB ที่มีน้ำหนักทองแดง 1oz ข้อกำหนดพิเศษในการปราศจากฮาโลเจนและมีการควบคุมอิมพีแดนซ์ ความหนาของบอร์ด 1.6 มม. 2 ชั้น และประเภทออฟไลน์ เป็นโซลูชันที่เชื่อถือได้และหลากหลายสำหรับการใช้งานผลิตภัณฑ์และสถานการณ์ต่างๆ ไม่ว่าจะใช้ในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค อุปกรณ์อุตสาหกรรม หรือระบบยานยนต์ Double Sided PCB นี้เป็นรากฐานที่มั่นคงสำหรับการสร้างอุปกรณ์อิเล็กทรอนิกส์ที่มีประสิทธิภาพสูงและเชื่อถือได้


การปรับแต่ง:

บริการปรับแต่งผลิตภัณฑ์สำหรับ Dual-Sided Printed Wiring Board:

1. ทองแดงสำเร็จรูป: 35um

2. Min. Hole To Copper: 0.2 มม.

3. การตกแต่งพื้นผิว: HASL, OSP, ENIG, Immersion Gold, lead Free

4. บริการอื่นๆ: การออกแบบ PCB/การประกอบ PCB

5. เทคโนโลยีพิเศษ: การควบคุมอิมพีแดนซ์; ±10%


การสนับสนุนและบริการ:

การสนับสนุนด้านเทคนิคและบริการผลิตภัณฑ์ของเราสำหรับ Double Sided PCB ได้แก่:

- ความช่วยเหลือจากผู้เชี่ยวชาญในการติดตั้งและตั้งค่า

- คำแนะนำในการแก้ไขปัญหาสำหรับปัญหาต่างๆ

- การอัปเดตผลิตภัณฑ์และการอัปเกรดเฟิร์มแวร์

- ข้อมูลการรับประกันและกระบวนการส่งคืน

- แหล่งข้อมูลออนไลน์ เช่น คำถามที่พบบ่อยและคู่มือผู้ใช้
