PCB สองด้าน หรือที่เรียกว่า PCB สองชั้น หรือ PCB สองด้าน เป็นประเภทของแผงวงจรพิมพ์ที่มีชั้นทองแดงนำไฟฟ้าทั้งด้านบนและด้านล่างของบอร์ด การออกแบบนี้ช่วยให้มีความหนาแน่นและความซับซ้อนของวงจรเพิ่มขึ้นเมื่อเทียบกับ PCB ด้านเดียว

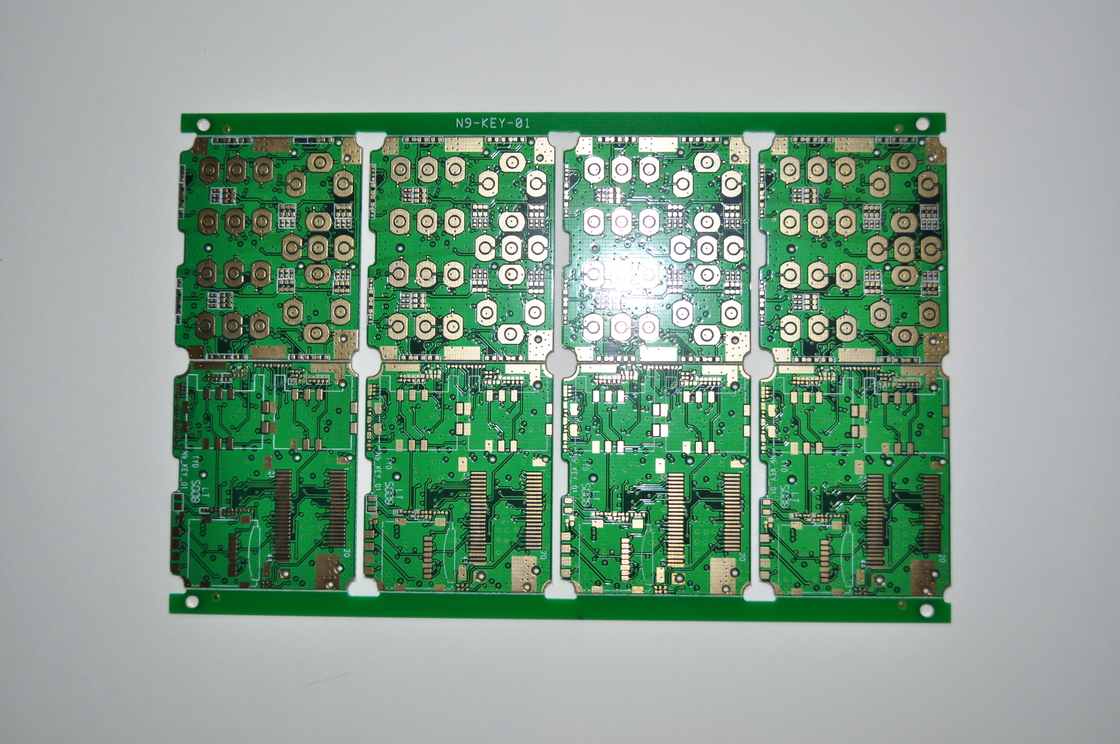

ผลิตภัณฑ์ PCB สองด้านของเรามีคุณสมบัติและตัวเลือกที่หลากหลายเพื่อตอบสนองความต้องการเฉพาะของโครงการของคุณ ด้วยระยะห่างขั้นต่ำระหว่างรูถึงทองแดง 0.2 มม. PCB นี้เหมาะสำหรับการใช้งานที่ต้องการความแม่นยำและความน่าเชื่อถือ
ช่องว่างตัวนำไฟฟ้าขนาด 5 mil บน PCB สองด้านของเรามีพื้นที่กว้างขวางสำหรับการเดินสายและเชื่อมต่อ ทำให้สามารถส่งสัญญาณได้อย่างมีประสิทธิภาพและลดสัญญาณรบกวน
เมื่อพูดถึงตัวเลือกการตกแต่งพื้นผิว PCB สองด้านของเรารองรับตัวเลือกต่างๆ รวมถึง HASL (การปรับระดับบัดกรีด้วยลมร้อน), OSP (สารกันบูดสำหรับการบัดกรีแบบออร์แกนิก), ENIG (Electroless Nickel Immersion Gold), Immersion Gold และการตกแต่งแบบปราศจากสารตะกั่ว การตกแต่งเหล่านี้ให้การปกป้องจากการเกิดออกซิเดชัน รับประกันการบัดกรี และเพิ่มความน่าเชื่อถือโดยรวม
สีต้านทานการบัดกรีที่มีให้สำหรับ PCB สองด้านคือสีเขียว ซึ่งเป็นสีที่ใช้กันทั่วไปและเป็นที่รู้จักกันอย่างแพร่หลายในอุตสาหกรรม หน้ากากบัดกรีสีเขียวไม่เพียงแต่ให้รูปลักษณ์ที่น่าดึงดูดเท่านั้น แต่ยังช่วยในการระบุตำแหน่งส่วนประกอบและลดความเสี่ยงของการเชื่อมบัดกรีในระหว่างการประกอบ
PCB สองด้านนี้จัดอยู่ในประเภทออฟไลน์ ซึ่งหมายความว่าได้รับการออกแบบมาสำหรับการใช้งานที่ติดตั้งส่วนประกอบทั้งสองด้านของบอร์ด ซึ่งให้ความยืดหยุ่นที่เพิ่มขึ้นในการออกแบบและเค้าโครงวงจร
โดยสรุป ผลิตภัณฑ์ PCB สองด้านของเราผสมผสานข้อดีของการออกแบบสองด้านเข้ากับวัสดุและการตกแต่งคุณภาพสูง เพื่อมอบโซลูชันที่เชื่อถือได้และมีประสิทธิภาพสำหรับโครงการอิเล็กทรอนิกส์ของคุณ ไม่ว่าคุณจะต้องการ PCB สองชั้นสำหรับผลิตภัณฑ์เชิงพาณิชย์หรือแผงวงจรพิมพ์สองด้านสำหรับต้นแบบ PCB สองด้านของเราได้รับการออกแบบมาเพื่อตอบสนองความต้องการของคุณด้วยความแม่นยำและประสิทธิภาพ
| ทองแดง | 1oz |
| พื้นผิว | OSP |
| สีต้านทานการบัดกรี | เขียว |
| บริการอื่นๆ | การออกแบบ PCB/การประกอบ PCB |
| จำนวนชั้น | 2 |
| การตกแต่งพื้นผิว | HASL,OSP,ENIG,Immersion Gold,lead Free |
| ความหนาของบอร์ด | 1.6mm |
| ข้อกำหนดพิเศษ | ปราศจากฮาโลเจน/การควบคุมอิมพีแดนซ์ |
| ช่องว่างตัวนำไฟฟ้า | 5 Mil |
| เทคโนโลยีพิเศษ | การควบคุมอิมพีแดนซ์ ;±10% |
โอกาสและการใช้งานผลิตภัณฑ์สำหรับ PCB สองด้านขนาด 1.2 ม. หรือที่เรียกว่า PCB สองชั้น:
PCB สองด้านที่มีน้ำหนักทองแดง 1oz, 2 ชั้น และความหนาของบอร์ด 1.6 มม. เป็นโซลูชันอเนกประสงค์ที่เหมาะสมสำหรับการใช้งานและอุตสาหกรรมที่หลากหลาย
หนึ่งในสถานการณ์การใช้งานหลักสำหรับ PCB ประเภทนี้คือการผลิต PCB ที่มีความยาวเกิน ซึ่งความยาวที่ขยายออกไปต้องใช้การออกแบบแผงวงจรที่เสถียรและเชื่อถือได้ คุณสมบัติสองด้านช่วยให้มีวงจรและการเชื่อมต่อที่ซับซ้อนมากขึ้น ทำให้เหมาะสำหรับการใช้งานที่ต้องการความหนาแน่นของส่วนประกอบที่สูงขึ้น
เนื่องจากตัวเลือกการตกแต่งพื้นผิวที่มีอยู่ เช่น HASL, OSP, ENIG, Immersion Gold และการตกแต่งแบบปราศจากสารตะกั่ว PCB สองด้านเหล่านี้จึงสามารถใช้ได้ในสภาพแวดล้อมและอุตสาหกรรมต่างๆ ความหนาของทองแดงสำเร็จรูป 35um ช่วยให้มั่นใจได้ถึงการนำไฟฟ้าที่ดีและความสมบูรณ์ของสัญญาณ
PCB สองด้านเหล่านี้สามารถนำไปใช้ในอุตสาหกรรมต่างๆ เช่น ยานยนต์ โทรคมนาคม อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค ระบบอัตโนมัติทางอุตสาหกรรม และอื่นๆ เหมาะสำหรับการใช้งานที่ต้องการความสมดุลระหว่างความคุ้มค่าและประสิทธิภาพ
ไม่ว่าจะสำหรับการสร้างต้นแบบอิเล็กทรอนิกส์ การผลิตแบบแบทช์ขนาดเล็ก หรือการผลิตจำนวนมาก PCB สองด้านขนาด 1.2 ม. มอบโซลูชันที่เชื่อถือได้และคุ้มค่าสำหรับผลิตภัณฑ์และระบบอิเล็กทรอนิกส์ต่างๆ
บริการปรับแต่งผลิตภัณฑ์สำหรับ PCB สองด้าน:
บริการอื่นๆ: การออกแบบ PCB/การประกอบ PCB
ความหนาของบอร์ด: 1.6 มม.
พื้นผิว: OSP
เทคโนโลยีพิเศษ: การควบคุมอิมพีแดนซ์; ±10%
ข้อกำหนดพิเศษ: ปราศจากฮาโลเจน/การควบคุมอิมพีแดนซ์
ผลิตภัณฑ์ PCB สองด้านของเรามาพร้อมกับการสนับสนุนทางเทคนิคและบริการที่ครอบคลุมเพื่อให้มั่นใจถึงประสิทธิภาพและความน่าเชื่อถือสูงสุด ทีมผู้เชี่ยวชาญของเราพร้อมให้ความช่วยเหลือคุณในทุกข้อสงสัยเกี่ยวกับผลิตภัณฑ์ การแก้ไขปัญหา และคำแนะนำเกี่ยวกับแนวทางปฏิบัติที่ดีที่สุด นอกจากนี้ เรายังมีบริการปรับแต่งเพื่อตอบสนองความต้องการเฉพาะของโครงการและให้บริการ PCB สองด้านคุณภาพสูงในเวลาที่เหมาะสม มั่นใจได้ว่าคุณสามารถพึ่งพาการสนับสนุนทางเทคนิคและบริการของเราเพื่อเพิ่มประสบการณ์ของคุณกับผลิตภัณฑ์ของเรา
