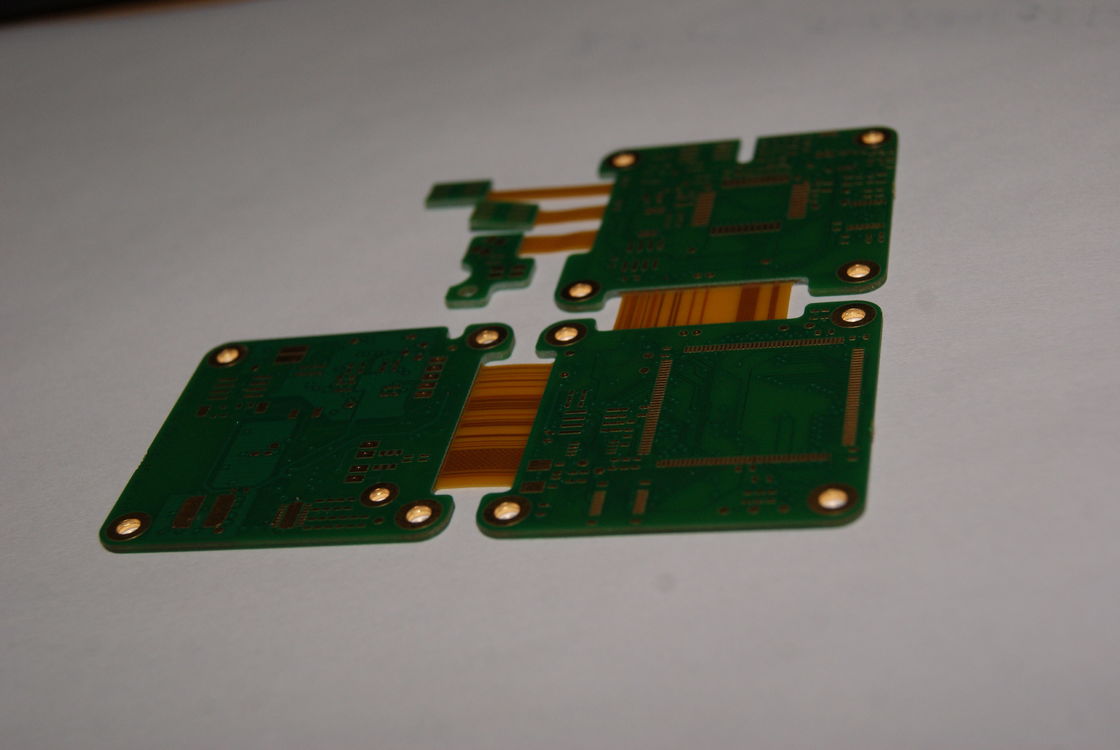

แผงวงจรพิมพ์แบบยืดหยุ่นแข็งขั้นสูง 4 ชั้น FR4 โพลีอิไมด์ PET ส่วนประกอบ SMD BGA DIP ความยืดหยุ่น 1-8 HDI
แผงวงจรพิมพ์แบบยืดหยุ่นแข็ง (Rigid Flex PCB) ผสมผสานข้อดีของแผงวงจรพิมพ์ทั้งสองประเภทเข้าด้วยกัน โดยให้ความแข็งแรงของแผงวงจรพิมพ์แบบแข็งและความยืดหยุ่นของแผงวงจรพิมพ์แบบยืดหยุ่น ผลิตภัณฑ์นวัตกรรมนี้ออกแบบมาเพื่อตอบสนองการใช้งานที่หลากหลายซึ่งข้อจำกัดด้านพื้นที่และความทนทานเป็นปัจจัยสำคัญ ด้วยขนาด 41.55*131 มม. แผงวงจรพิมพ์แบบยืดหยุ่นแข็งนี้มีขนาดกะทัดรัดแต่สามารถรองรับวงจรและส่วนประกอบที่ซับซ้อน ทำให้เป็นตัวเลือกที่เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัย
คุณสมบัติที่โดดเด่นอย่างหนึ่งของแผงวงจรพิมพ์แบบยืดหยุ่นแข็งคือรัศมีการโค้งงอ ซึ่งมีตั้งแต่ 0.5-10 มม. คุณสมบัตินี้เป็นส่วนสำคัญของความยืดหยุ่นของแผงวงจรพิมพ์ และช่วยให้สามารถงอและขึ้นรูปเพื่อให้พอดีกับพื้นที่แคบๆ โดยไม่กระทบต่อการทำงานหรือความสมบูรณ์ ความสามารถในการงอและขึ้นรูปแผงวงจรพิมพ์ยังได้รับการปรับปรุงเพิ่มเติมด้วยระดับความยืดหยุ่น ซึ่งอยู่ที่ 1-8 เท่า ความยืดหยุ่นนี้เป็นแง่มุมที่สำคัญของแผงวงจรพิมพ์แบบงอได้ (Bendable Printed Circuit Board) เพื่อให้แน่ใจว่าสามารถทนทานต่อการโค้งงอหลายครั้งทั้งในระหว่างกระบวนการประกอบและตลอดวงจรชีวิตของผลิตภัณฑ์สุดท้าย
เมื่อพูดถึงความน่าเชื่อถือและประสิทธิภาพ การเคลือบพื้นผิว (Surface Finishing) ของแผงวงจรพิมพ์แบบยืดหยุ่นแข็งมีบทบาทสำคัญ แผงวงจรพิมพ์เคลือบด้วย HASL LF (Hot Air Solder Leveling Lead-Free) ซึ่งเป็นการบำบัดพื้นผิวที่เป็นมิตรต่อสิ่งแวดล้อม ให้พื้นผิวที่เชื่อถือได้สำหรับการบัดกรี ในขณะเดียวกันก็เป็นไปตามกฎระเบียบด้านสิ่งแวดล้อมในปัจจุบัน การเคลือบพื้นผิวนี้ไม่เพียงแต่รับประกันการบัดกรีที่ยอดเยี่ยมเท่านั้น แต่ยังช่วยเพิ่มความน่าเชื่อถือในระยะยาวของแผงวงจรพิมพ์โดยการป้องกันการเกิดออกซิเดชันและป้องกันการกัดกร่อน
ความอเนกประสงค์ของแผงวงจรพิมพ์แบบยืดหยุ่นแข็งยังแสดงให้เห็นได้จากความสามารถในการตัดแต่ง (Profiling Punching) ด้วยตัวเลือกต่างๆ เช่น การกัดเซาะ (Routing) การตัดแบบ V (V-CUT) และการลบมุม (Beveling) แผงวงจรพิมพ์สามารถขึ้นรูปและปรับแต่งได้อย่างแม่นยำเพื่อให้ตรงตามข้อกำหนดเฉพาะของการใช้งานต่างๆ การกัดเซาะช่วยให้ได้รูปทรงและเส้นโค้งที่ซับซ้อน การตัดแบบ V สร้างเส้นตรงที่สะอาด เหมาะสำหรับการสร้างแผงแยกภายในแผงเดียวกัน และการลบมุมจะเตรียมขอบของแผงวงจรพิมพ์สำหรับการเสียบขั้วต่อหรือข้อกำหนดอินเทอร์เฟซอื่นๆ เทคนิคการตัดแต่งเหล่านี้ช่วยให้มั่นใจได้ว่าแผงวงจรพิมพ์แบบยืดหยุ่นแข็งสามารถปรับแต่งให้พอดีกับข้อกำหนดการออกแบบที่แน่นอนที่จำเป็นสำหรับโครงการใดๆ
ในฐานะแผงวงจรพิมพ์แบบยืดหยุ่นและงอได้ (Flexible-Bendable PCB) ผลิตภัณฑ์นี้ได้รับการออกแบบมาเพื่อรวมวงจรแบบแข็งและแบบยืดหยุ่นเข้าด้วยกันอย่างราบรื่น โดยนำเสนอโซลูชันแบบครบวงจรที่ลดความจำเป็นในการใช้ขั้วต่อและสายเคเบิล การรวมกันนี้ไม่เพียงแต่ทำให้การออกแบบโดยรวมง่ายขึ้น แต่ยังช่วยเพิ่มประสิทธิภาพทางไฟฟ้าโดยการลดจำนวนจุดเชื่อมต่อ ซึ่งอาจเป็นจุดที่เกิดความล้มเหลว แผงวงจรพิมพ์แบบยืดหยุ่นแข็งมีประโยชน์อย่างยิ่งในการใช้งานที่ความน่าเชื่อถือเป็นสิ่งสำคัญที่สุด เช่น ในอุตสาหกรรมการบินและอวกาศ อุปกรณ์ทางการแพทย์ และเทคโนโลยีที่สวมใส่ได้ ซึ่งแผงวงจรพิมพ์อาจต้องเผชิญกับการเคลื่อนไหวหรือการโค้งงอซ้ำๆ
โดยสรุป แผงวงจรพิมพ์แบบยืดหยุ่นแข็งเป็นโซลูชันที่ซับซ้อนและมีประสิทธิภาพสูง ซึ่งตอบสนองความต้องการที่เปลี่ยนแปลงไปของอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ ด้วยขนาดที่กะทัดรัด รัศมีการโค้งงอที่ยืดหยุ่น ความสามารถในการโค้งงอหลายครั้ง การเคลือบพื้นผิวที่เป็นมิตรต่อสิ่งแวดล้อม และตัวเลือกการตัดแต่งที่แม่นยำ จึงแสดงถึงความก้าวหน้าที่สำคัญในเทคโนโลยีแผงวงจรพิมพ์ แผงวงจรพิมพ์แบบงอได้นี้ออกแบบมาไม่เพียงแต่เพื่อตอบสนองความต้องการที่เข้มงวดของผลิตภัณฑ์อิเล็กทรอนิกส์ในปัจจุบันเท่านั้น แต่ยังเพื่อปูทางไปสู่นวัตกรรมแห่งอนาคตอีกด้วย
| พารามิเตอร์ทางเทคนิค | ข้อมูลจำเพาะ |
|---|---|
| Sanforized | ความหนาแน่นสูงเฉพาะที่, การเจาะรูด้านหลัง (Back Drill) |
| การเคลือบพื้นผิว | HASL LF |
| จำนวนชั้น | 4 ชั้น |
| รัศมีการโค้งงอ | 0.5-10 มม. |
| ความยืดหยุ่น | 1-8 เท่า |
| ชั้นแผงวงจรพิมพ์ (Pcb Layer) | 1-28 ชั้น |
| ระยะห่างร่องรอย/ช่องว่างขั้นต่ำ | 0.1 มม. |
| จำนวนชั้นสูงสุด | 52L |
| ความคลาดเคลื่อนตำแหน่งรู | ±0.05 มม. |
| ประเภทผลิตภัณฑ์ | การประกอบแผงวงจรพิมพ์ (PCB Assembly) |
แผงวงจรพิมพ์แบบยืดหยุ่นแข็ง (Rigid Flex PCB) ซึ่งเป็นสิ่งมหัศจรรย์ของอิเล็กทรอนิกส์สมัยใหม่ เป็นประเภทผลิตภัณฑ์ที่อยู่ในหมวดหมู่การประกอบแผงวงจรพิมพ์ (PCB Assembly) แสดงให้เห็นถึงความอเนกประสงค์และความน่าเชื่อถือที่ไม่มีใครเทียบได้ ผลิตภัณฑ์นี้รวมเอาคุณสมบัติที่ดีที่สุดของแผงวงจรพิมพ์แบบแข็งและแบบยืดหยุ่นเข้าด้วยกัน ส่งผลให้ได้แผงวงจรพิมพ์แบบยืดหยุ่นแข็ง (Rigid Flex Printed Wiring Board) ที่เหนือกว่า ซึ่งตอบสนองต่อโอกาสและสถานการณ์การใช้งานมากมาย ด้วยความสามารถตั้งแต่ 1 ถึง 28 ชั้น จึงได้รับการออกแบบมาเพื่อตอบสนองความต้องการที่ซับซ้อนที่สุดของอุปกรณ์อิเล็กทรอนิกส์ที่ซับซ้อนในปัจจุบัน
หนึ่งในคุณสมบัติที่โดดเด่นของแผงวงจรพิมพ์แบบยืดหยุ่นแข็งคือคุณสมบัติความหนาแน่นสูงเฉพาะที่ (local high-density) ซึ่งช่วยให้รองรับวงจรที่ซับซ้อนในรูปแบบที่กะทัดรัด ทำให้เหมาะสำหรับการใช้งานที่มีความแม่นยำสูง สิ่งนี้มีประโยชน์อย่างยิ่งในอุตสาหกรรมที่พื้นที่เป็นสิ่งสำคัญ เช่น ในอุตสาหกรรมการบินและอวกาศหรืออุปกรณ์ทางการแพทย์ ความแม่นยำของแผงวงจรพิมพ์แบบยืดหยุ่นแข็งยังได้รับการปรับปรุงเพิ่มเติมด้วยความคลาดเคลื่อนตำแหน่งรูที่ ±0.05 มม. เพื่อให้มั่นใจถึงการจัดแนวที่แม่นยำและความน่าเชื่อถือของการเชื่อมต่อในการกำหนดค่าแบบหลายชั้น
เทคนิคการเจาะรูด้านหลัง (back drill) ที่ใช้ในกระบวนการผลิตแผงวงจรพิมพ์แบบยืดหยุ่นแข็งจะช่วยขจัดส่วนที่เกินของรู (via stubs) ปรับปรุงความสมบูรณ์ของสัญญาณและประสิทธิภาพในการใช้งานความเร็วสูง ทำให้แผงวงจรพิมพ์เหล่านี้เหมาะอย่างยิ่งสำหรับอุปกรณ์สื่อสาร ระบบป้องกัน และอุปกรณ์ต่อพ่วงคอมพิวเตอร์ที่ต้องการการส่งสัญญาณที่แข็งแกร่งและมีความเร็วสูง
เพื่อให้มั่นใจถึงอายุการใช้งานและการทำงานของแผงวงจรพิมพ์แบบยืดหยุ่นแข็ง (Rigid Flex Printed Circuit Boards) มีการบำบัดพื้นผิวต่างๆ ให้เลือก เช่น ENIG (Electroless Nickel Immersion Gold), OSP (Organic Solderability Preservatives), Immersion Gold, Tin และ Silver การบำบัดเหล่านี้ไม่เพียงแต่ปกป้องแผงวงจรพิมพ์จากการกัดกร่อนเท่านั้น แต่ยังช่วยเพิ่มความสามารถในการบัดกรีและประสิทธิภาพทางไฟฟ้าอีกด้วย ดังนั้น ไม่ว่าจะเป็นอุปกรณ์สวมใส่สำหรับผู้บริโภคหรือระบบควบคุมยานยนต์ที่สำคัญ แผงวงจรพิมพ์แบบยืดหยุ่นแข็งก็สามารถทนทานต่อความท้าทายด้านสิ่งแวดล้อมด้วยความทนทานที่ไม่มีใครเทียบได้
สถานการณ์การใช้งานสำหรับแผงวงจรพิมพ์แบบยืดหยุ่นแข็งมีความหลากหลาย พวกมันสามารถรวมเข้ากับการออกแบบที่กะทัดรัดและซับซ้อนทางกลของสมาร์ทโฟน กล้อง และเทคโนโลยีที่สวมใส่ได้สมัยใหม่ได้อย่างราบรื่น โครงสร้างที่เป็นเอกลักษณ์ช่วยให้สามารถโค้งงอได้ระหว่างการใช้งานหรือการติดตั้ง รองรับรูปทรงและการเคลื่อนไหวที่ผิดปกติภายในดีไซน์ผลิตภัณฑ์ นอกจากนี้ ในอุตสาหกรรมเช่นการป้องกันและอวกาศ แผงวงจรพิมพ์แบบยืดหยุ่นแข็ง (Rigid Flex Printed Wiring Board) ได้รับการยกย่องในด้านความสามารถในการทนทานต่อสภาวะที่รุนแรงในขณะที่ยังคงประสิทธิภาพที่สม่ำเสมอ
โดยสรุป ความสามารถในการปรับตัวของผลิตภัณฑ์แผงวงจรพิมพ์แบบยืดหยุ่นแข็งต่อการบำบัดที่หลากหลาย ความแม่นยำในการวางตำแหน่งรู และความสามารถในการกำหนดค่าเป็นหลายชั้น ทำให้เป็นส่วนประกอบที่สำคัญในการใช้งานอิเล็กทรอนิกส์ที่หลากหลาย ความเหมาะสมสำหรับสภาพแวดล้อมที่มีความหนาแน่นสูง มีความน่าเชื่อถือสูง และมีความต้องการสูง ทำให้มั่นใจได้ว่ายังคงเป็นรากฐานสำคัญในการพัฒนาชุดประกอบอิเล็กทรอนิกส์ที่กะทัดรัด มีประสิทธิภาพ และทนทาน
กลุ่มผลิตภัณฑ์ Flex Rigid PCB ของเรานำเสนอบริการปรับแต่งผลิตภัณฑ์ที่ครอบคลุมเพื่อตอบสนองความต้องการการออกแบบเฉพาะของคุณ ด้วยการเคลือบพื้นผิว HASL LF แผงวงจรพิมพ์ของเราจึงรับประกันการบัดกรีที่เชื่อถือได้และอายุการเก็บรักษาที่ยาวนาน แผงวงจรพิมพ์แบบยืดหยุ่นแข็ง (Rigid Flex Printed Wiring Board) สามารถปรับแต่งตามขนาดที่คุณต้องการ โดยมีขนาดมาตรฐาน 41.55*131 มม.
เมื่อพูดถึงการเลือกวัสดุ เรามีตัวเลือกต่างๆ เช่น FR4, Polyimide และ PET เพื่อตอบสนองการใช้งานและความยืดหยุ่นที่แตกต่างกัน แผงวงจรพิมพ์แบบแข็งงอได้ (Bendable Rigid Printed Wiring Board) สามารถออกแบบให้มีจำนวนชั้นตั้งแต่ 1 ถึง 28 ชั้น (Pcb Layer) ทำให้สามารถสร้างวงจรที่ซับซ้อนและฟังก์ชันการทำงานที่หลากหลายในแพ็คเกจที่กะทัดรัด
เราเข้าใจถึงความสำคัญของความแม่นยำ ซึ่งเป็นเหตุผลที่เรานำเสนอระยะห่างร่องรอย/ช่องว่างขั้นต่ำที่ 0.1 มม. เพื่อให้มั่นใจถึงการเชื่อมต่อความหนาแน่นสูงและประสิทธิภาพทางไฟฟ้าที่เหนือกว่าสำหรับความต้องการแผงวงจรพิมพ์แบบยืดหยุ่นแข็งของคุณ
แผงวงจรพิมพ์แบบยืดหยุ่นแข็ง (Rigid Flex PCBs) ผสมผสานความทนทานของแผงวงจรพิมพ์แบบแข็งเข้ากับความยืดหยุ่นของวงจรแบบยืดหยุ่น เพื่อให้มั่นใจว่าผลิตภัณฑ์ของคุณสามารถทนทานต่อแรงกดของการใช้งานทั้งแบบคงที่และแบบไดนามิก การสนับสนุนทางเทคนิคและบริการสำหรับผลิตภัณฑ์แผงวงจรพิมพ์แบบยืดหยุ่นแข็งของเราได้รับการออกแบบมาเพื่อให้ความช่วยเหลือในระดับสูงสุดแก่คุณ ตั้งแต่ระยะการออกแบบเริ่มต้นไปจนถึงขั้นตอนการผลิตสุดท้าย
การสนับสนุนของเราเริ่มต้นด้วยการให้คำปรึกษาด้านการออกแบบ ซึ่งผู้เชี่ยวชาญของเราจะทำงานร่วมกับคุณอย่างใกล้ชิดเพื่อให้แน่ใจว่าการออกแบบแผงวงจรพิมพ์แบบยืดหยุ่นแข็งของคุณได้รับการปรับให้เหมาะสมสำหรับการผลิตและประสิทธิภาพ เราให้คำแนะนำเกี่ยวกับการเลือกวัสดุ การวางชั้น การเดินสายร่องรอย และการเปลี่ยนจากแบบยืดหยุ่นเป็นแบบแข็ง นอกเหนือจากการพิจารณาด้านการออกแบบอื่นๆ
เมื่อการออกแบบของคุณเสร็จสมบูรณ์ เราจะให้บริการสร้างต้นแบบที่ครอบคลุม สิ่งนี้ช่วยให้คุณสามารถทดสอบและตรวจสอบแผงวงจรพิมพ์แบบยืดหยุ่นแข็งของคุณก่อนที่จะเข้าสู่การผลิตเต็มรูปแบบ บริการสร้างต้นแบบของเราช่วยให้มั่นใจได้ว่าปัญหาที่อาจเกิดขึ้นจะถูกระบุและแก้ไขตั้งแต่เนิ่นๆ ในกระบวนการพัฒนา
สำหรับการสนับสนุนการผลิต เราใช้เทคนิคการผลิตขั้นสูงเพื่อตอบสนองความต้องการของคุณสำหรับรูปทรงที่ซับซ้อนและการเชื่อมต่อความหนาแน่นสูง เรามั่นใจว่าแผงวงจรพิมพ์แบบยืดหยุ่นแข็งทุกชิ้นได้รับการผลิตตามมาตรฐานคุณภาพสูงสุด พร้อมมาตรการทดสอบและการควบคุมคุณภาพที่เข้มงวด
บริการหลังการผลิตของเรารวมถึงการสนับสนุนการประกอบ ซึ่งเราสามารถให้ความช่วยเหลือในการรวมแผงวงจรพิมพ์แบบยืดหยุ่นแข็งของคุณเข้ากับส่วนประกอบอื่นๆ ได้ เรายังให้คำแนะนำเกี่ยวกับการจัดการและการติดตั้งที่เหมาะสมเพื่อเพิ่มอายุการใช้งานและความน่าเชื่อถือของผลิตภัณฑ์ของคุณให้สูงสุด
ในกรณีที่คุณพบปัญหาใดๆ กับแผงวงจรพิมพ์แบบยืดหยุ่นแข็งของคุณ ทีมสนับสนุนทางเทคนิคที่ตอบสนองของเราพร้อมที่จะช่วยเหลือคุณในการแก้ไขปัญหาและแก้ไขปัญหาใดๆ อย่างรวดเร็วและมีประสิทธิภาพ เรามุ่งมั่นที่จะให้บริการลูกค้าที่เป็นเลิศและสร้างความพึงพอใจให้กับผลิตภัณฑ์และบริการของเราอย่างสมบูรณ์
