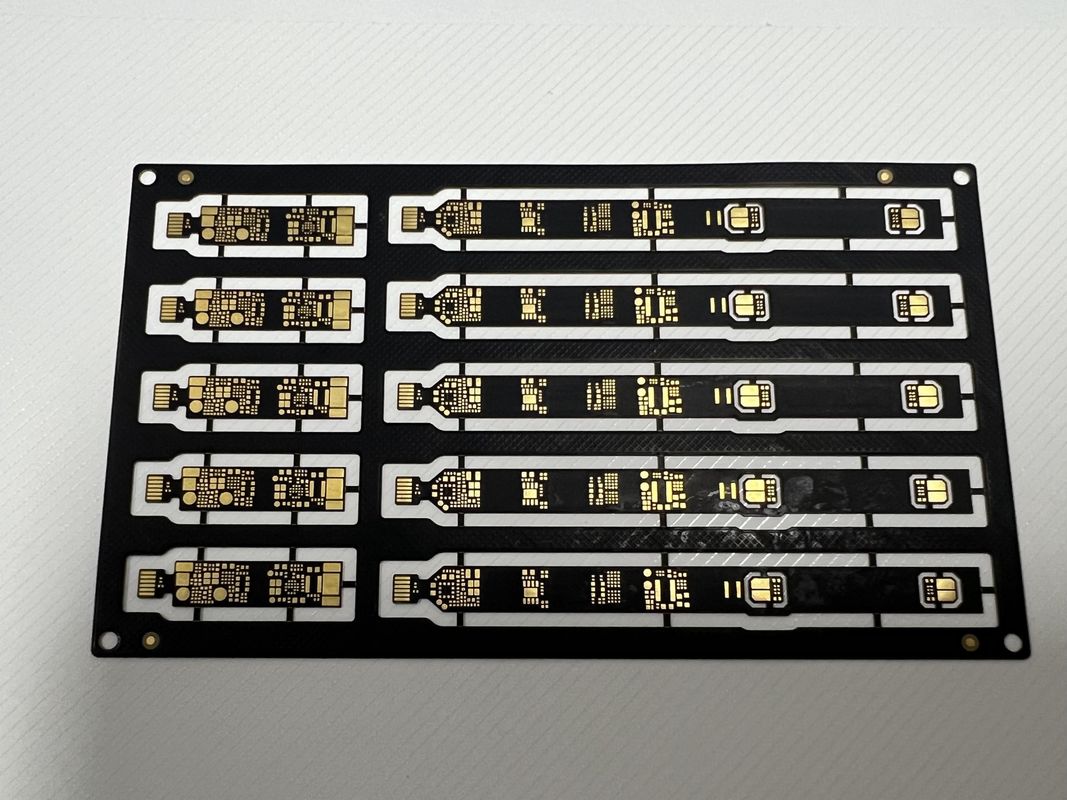

แผงวงจรพิมพ์แบบแข็งและยืดหยุ่น (Rigid Flex PCB) เป็นผลิตภัณฑ์นวัตกรรมที่ผสมผสานความแข็งแกร่งของแผงวงจรพิมพ์แบบแข็งทั่วไปเข้ากับความยืดหยุ่นของเทคโนโลยีวงจรยืดหยุ่น โซลูชันแบบไฮบริดนี้ออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดของอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ ซึ่งข้อจำกัดด้านพื้นที่และความซับซ้อนของฟังก์ชันต้องการแนวทางที่ซับซ้อนยิ่งขึ้นสำหรับวงจร เหมาะอย่างยิ่งสำหรับการใช้งานแบบไดนามิกหรือแบบยืดหยุ่นสูง Rigid Flex PCB ให้ความทนทานและความน่าเชื่อถือที่ไม่มีใครเทียบได้ในอุปกรณ์อิเล็กทรอนิกส์หลากหลายประเภท
Rigid Flex PCB ของเรามีให้เลือกหลากหลายรูปแบบ โดยมีตัวเลือกตั้งแต่ 1 ถึง 28 เลเยอร์ ความยืดหยุ่นนี้ช่วยให้มั่นใจได้ว่าผลิตภัณฑ์ของเราสามารถตอบสนองความซับซ้อนของการออกแบบและข้อกำหนดด้านประสิทธิภาพทางไฟฟ้าที่หลากหลาย ไม่ว่าคุณจะทำงานกับอุปกรณ์อย่างง่ายหรือระบบที่ซับซ้อนหลายเลเยอร์ Rigid Flex PCB ของเราสามารถปรับแต่งให้ตรงตามความต้องการที่แน่นอนของคุณได้
การรวมส่วนประกอบเข้ากับ Rigid Flex PCB ของเราดำเนินการด้วยความแม่นยำสูงสุด เราสามารถรองรับส่วนประกอบที่หลากหลาย รวมถึงอุปกรณ์ติดตั้งบนพื้นผิว (SMD), Ball Grid Arrays (BGA), Dual In-line Packages (DIP) และอื่นๆ เทคนิคการประกอบขั้นสูงของเราช่วยให้มั่นใจได้ถึงการเชื่อมต่อที่ปลอดภัยและเชื่อถือได้สำหรับส่วนประกอบทั้งหมด ซึ่งมีความสำคัญต่อประสิทธิภาพและอายุการใช้งานของผลิตภัณฑ์สุดท้าย
การตัดแต่งและเจาะดำเนินการด้วยความใส่ใจในรายละเอียดอย่างพิถีพิถัน โดยมีตัวเลือกต่างๆ เช่น การกัด (routing), การตัดแบบ V-CUT และการลบมุม (beveling) กระบวนการเหล่านี้มีความสำคัญเพื่อให้แน่ใจว่าแผงวงจรพิมพ์แบบแข็งและยืดหยุ่น (Rigid Flex Printed Wiring Boards) พอดีกับโครงสร้างที่กำหนดไว้อย่างสมบูรณ์แบบ และจัดแนวกับส่วนประกอบทางกลอื่นๆ ได้อย่างแม่นยำ อุปกรณ์ที่ทันสมัยของเราช่วยให้มั่นใจได้ว่าแผงวงจรแต่ละแผงถูกตัดตามข้อกำหนดที่แม่นยำ ส่งผลให้ได้ผลงานที่สวยงามและเป็นมืออาชีพ
ความยืดหยุ่นเป็นคุณสมบัติหลักของ Flex Rigid PCB ด้วยความสามารถในการทนทานต่อการงอ 1 ถึง 8 เท่า ผลิตภัณฑ์ของเราสร้างขึ้นเพื่อปรับให้เข้ากับข้อจำกัดทางกายภาพของสภาพแวดล้อมโดยไม่ลดทอนประสิทธิภาพ ความยืดหยุ่นระดับนี้มีความสำคัญอย่างยิ่งสำหรับการใช้งานที่ต้องการให้แผงวงจรพิมพ์โค้งงอตามรูปร่างเฉพาะ หรือทนทานต่อการเคลื่อนไหวเป็นประจำ นอกจากนี้ยังเปิดโอกาสในการออกแบบใหม่ๆ สำหรับวิศวกรที่ต้องการสร้างสรรค์นวัตกรรมในพื้นที่จำกัด
ความแม่นยำเป็นสิ่งสำคัญสูงสุดเมื่อพูดถึงการผลิตแผงวงจรพิมพ์แบบยืดหยุ่นและแข็ง (Flex-Rigid Printed Circuit Boards) กระบวนการผลิตของเราได้รับการปรับแต่งอย่างละเอียดเพื่อให้แน่ใจว่าการเบี่ยงเบนตำแหน่งรูจะคงอยู่ภายใน ±0.05 มม. ความแม่นยำที่ยอดเยี่ยมนี้มีความสำคัญอย่างยิ่งต่อการวางตำแหน่งส่วนประกอบที่ถูกต้อง โดยเฉพาะอย่างยิ่งสำหรับการออกแบบที่มีความหนาแน่นสูงซึ่งมีจำนวนรูเชื่อมต่อ (vias) จำนวนมาก หรือสำหรับผลิตภัณฑ์ที่ต้องการการจัดแนวที่แม่นยำกับส่วนอื่นๆ ของระบบ
Rigid Flex PCB เป็นมากกว่าแค่ชิ้นส่วนฮาร์ดแวร์ เป็นเครื่องพิสูจน์ถึงความก้าวหน้าในสาขาวิศวกรรมอิเล็กทรอนิกส์ ด้วยการรวมข้อดีของเทคโนโลยีแบบแข็งและแบบยืดหยุ่นเข้าด้วยกัน แผงวงจรเหล่านี้จึงเป็นโซลูชันที่ใช้งานได้จริงและเป็นนวัตกรรมใหม่ ผลิตภัณฑ์นี้ไม่ได้เป็นเพียงสิ่งที่สามารถทำได้ในวันนี้เท่านั้น แต่ยังเป็นการเสริมศักยภาพนักออกแบบและวิศวกรให้ก้าวข้ามขีดจำกัดของสิ่งที่เป็นไปได้ในวันพรุ่งนี้อีกด้วย
โดยสรุป Rigid Flex PCB แสดงถึงเทคโนโลยีแผงวงจรพิมพ์ที่ล้ำสมัย มันให้ความแข็งแรงและความเสถียรของแผงวงจรพิมพ์แบบแข็ง ในขณะเดียวกันก็ให้ความสามารถในการปรับตัวของวงจรยืดหยุ่น ด้วยตัวเลือกสำหรับ 1-28 เลเยอร์ ความสามารถในการรวมส่วนประกอบที่หลากหลาย การตัดแต่งและเจาะที่แม่นยำ ความยืดหยุ่นที่มาก และมาตรฐานการเบี่ยงเบนตำแหน่งรูที่เข้มงวด ผลิตภัณฑ์นี้จึงเป็นตัวเลือกที่หลากหลายและเชื่อถือได้สำหรับการใช้งานอิเล็กทรอนิกส์จำนวนมาก
| พารามิเตอร์ทางเทคนิค | คำอธิบาย |
|---|---|
| การตัดแต่งและเจาะ | การกัด, การตัดแบบ V-CUT, การลบมุม |
| วัสดุ | FR4, Polyimide, PET |
| ส่วนประกอบ | SMD, BGA, DIP, ฯลฯ |
| เลเยอร์ PCB | 1-28 เลเยอร์ |
| Sanforized | ความหนาแน่นสูงเฉพาะที่, การเจาะด้านหลัง |
| การเบี่ยงเบนตำแหน่งรู | ±0.05 มม. |
| จำนวนเลเยอร์ | 4 เลเยอร์ |
| ระยะห่าง/เส้นทางขั้นต่ำ | 0.1 มม. |
| เลเยอร์สูงสุด | 52L |
| การบำบัด | ENIG/OSP/ทองคำแช่/ดีบุก/เงิน |
Rigid Flex PCB ซึ่งเป็นการผสมผสานระหว่างแผงวงจรพิมพ์แบบแข็งที่ทนทานและตัวเชื่อมต่อแบบยืดหยุ่น เป็นโซลูชันนวัตกรรมที่รวมเอาคุณสมบัติที่ดีที่สุดของแผงวงจรทั้งสองประเภทเข้าไว้ด้วยกัน เป็นแผงวงจรพิมพ์แบบงอได้ที่ออกแบบมาเพื่อให้ความเสถียรในส่วนที่โครงสร้างมีความสำคัญสูงสุด แต่ยังคงให้ความยืดหยุ่นในการเชื่อมต่อส่วนต่างๆ ของอุปกรณ์ได้อย่างราบรื่น รัศมีการงอของผลิตภัณฑ์มีตั้งแต่ 0.5 มม. ถึง 10 มม. ซึ่งช่วยให้สามารถงอได้อย่างแน่นหนาในพื้นที่ขนาดกะทัดรัดโดยไม่ลดทอนความสมบูรณ์ของวงจร
ด้วยเลเยอร์สูงสุด 52 เลเยอร์ (Max Layer) Rigid Flex Printed Wiring Board สามารถรองรับการออกแบบที่ซับซ้อนหลายเลเยอร์ซึ่งพบได้ทั่วไปในอุปกรณ์อิเล็กทรอนิกส์ที่ซับซ้อน ความหลากหลายของเลเยอร์นี้มีประโยชน์อย่างยิ่งในการใช้งาน เช่น อวกาศ อุปกรณ์ทางการแพทย์ และระบบป้องกันประเทศ ซึ่งพื้นที่เป็นสิ่งสำคัญและไม่สามารถลดทอนฟังก์ชันการทำงานได้
คุณสมบัติความหนาแน่นสูงเฉพาะที่ (local high-density) ช่วยให้มั่นใจได้ว่าแม้ในพื้นที่ที่เล็กที่สุดของแผงวงจร ก็สามารถรองรับการเชื่อมต่อจำนวนมากได้ สิ่งนี้มาพร้อมกับคุณสมบัติการเจาะด้านหลัง (back drill) ที่ช่วยลดค่าความเหนี่ยวนำของแผงวงจรและปรับปรุงความสมบูรณ์ของสัญญาณ ซึ่งจำเป็นสำหรับแอปพลิเคชันวงจรความเร็วสูง กระบวนการ Sanforized ที่ใช้ในการผลิต Flex Rigid PCB รับประกันว่าแผงวงจรแต่ละแผงตรงตามข้อกำหนดขนาดที่แม่นยำ ขจัดความเค้นที่อาจเกิดขึ้นกับวัสดุของแผงวงจรและรับประกันความน่าเชื่อถือ
นอกจากนี้ Rigid Flex PCB ยังถูกสร้างขึ้นด้วยเทคนิคการตัดแต่งและเจาะมากมาย เช่น การกัด (routing), การตัดแบบ V-CUT และการลบมุม (beveling) วิธีการเหล่านี้ช่วยเพิ่มความทนทานทางกลของแผงวงจรและช่วยให้ประกอบได้ง่าย ซึ่งมีความสำคัญอย่างยิ่งในสถานการณ์การผลิตปริมาณมาก ตัวอย่างเช่น การลบมุมช่วยให้การเสียบ PCB เข้ากับตัวเชื่อมต่อได้ราบรื่นขึ้น ลดการสึกหรอระหว่างกระบวนการประกอบ
ด้วยระยะห่าง/เส้นทางขั้นต่ำ 0.1 มม. Rigid Flex PCB สามารถรองรับการวางส่วนประกอบที่มีความหนาแน่นสูงซึ่งจำเป็นมากขึ้นเรื่อยๆ ในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ เทคโนโลยีเส้นทางที่ละเอียดนี้ช่วยให้มีส่วนประกอบต่อพื้นที่มากขึ้น ทำให้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานที่การเพิ่มประสิทธิภาพพื้นที่มีความสำคัญ เช่น ในสมาร์ทโฟน กล้อง และอุปกรณ์สวมใส่
ด้วยคุณสมบัติเหล่านี้ Rigid Flex PCB จึงพบการใช้งานในโอกาสและสถานการณ์ที่หลากหลาย เป็นตัวเลือกอันดับต้นๆ สำหรับทีมวิศวกรรมที่กำลังมองหาโซลูชันที่ต้องการการผสมผสานระหว่างการออกแบบที่กะทัดรัด ความทนทาน และประสิทธิภาพสูง ไม่ว่าจะเป็นความต้องการการงอแบบไดนามิกของอุปกรณ์สวมใส่ หรือความน่าเชื่อถือสูงที่ต้องการในระบบดาวเทียม Rigid Flex PCB ก็โดดเด่นในฐานะตัวเลือกที่หลากหลายและเชื่อถือได้ในอุตสาหกรรมอิเล็กทรอนิกส์ที่เปลี่ยนแปลงอย่างรวดเร็ว
บริการปรับแต่ง Flex Rigid PCB ของเรามีตัวเลือกที่หลากหลายเพื่อตอบสนองความต้องการในการใช้งานเฉพาะของคุณ ด้วยส่วนประกอบต่างๆ เช่น SMD, BGA, DIP และอื่นๆ เรามั่นใจในการรวมส่วนประกอบที่จำเป็นทั้งหมดเข้ากับ Flexible Rigid Circuit Board ของคุณได้อย่างราบรื่น ความสามารถในการงอเพื่อการติดตั้งของเรามีตั้งแต่ 1-8 เท่า เพื่อรองรับระดับความยืดหยุ่นและความซับซ้อนที่แตกต่างกัน
เพื่อให้ได้ประสิทธิภาพสูงสุด กระบวนการ Sanforization ของเราประกอบด้วยตัวเลือก Local High Density และ Back Drill ซึ่งช่วยปรับปรุงความสมบูรณ์ของสัญญาณและความน่าเชื่อถือสำหรับ Flex-Rigid Printed Circuit Board ของคุณ เทคนิคการตัดแต่งและเจาะ เช่น Routing, V-CUT และ Beveling มีให้เลือกเพื่อปรับรูปร่างและขนาดของ PCB ให้ตรงตามข้อกำหนดที่แน่นอนของคุณ
การบำบัดพื้นผิวมีความสำคัญต่ออายุการใช้งานและฟังก์ชันการทำงานของผลิตภัณฑ์ของคุณ เรามีการบำบัดที่หลากหลาย รวมถึง ENIG, OSP, Immersion Gold, Tin และ Silver เพื่อปกป้อง Rigid Flex PCB ของคุณจากการเกิดออกซิเดชันและรับประกันประสิทธิภาพทางไฟฟ้าที่เหนือกว่า
ผลิตภัณฑ์ Rigid Flex PCB ของเราได้รับการสนับสนุนโดยการสนับสนุนทางเทคนิคและบริการที่ครอบคลุม ซึ่งออกแบบมาเพื่อให้มั่นใจในระดับสูงสุดของประสิทธิภาพและความน่าเชื่อถือ ทีมวิศวกรผู้มีประสบการณ์ของเราพร้อมให้คำแนะนำจากผู้เชี่ยวชาญเกี่ยวกับการออกแบบ การเลือกวัสดุ และเลย์เอาต์เพื่อเพิ่มประสิทธิภาพการทำงานของ Rigid Flex PCB ของคุณ เรานำเสนอบริการทดสอบที่ครอบคลุมเพื่อรับประกันว่า PCB ของคุณเป็นไปตามมาตรฐานอุตสาหกรรมทั้งหมดสำหรับคุณภาพและประสิทธิภาพ นอกจากนี้ เรายังมีเอกสารและแหล่งข้อมูลโดยละเอียดเพื่อช่วยเหลือในข้อกำหนดทางเทคนิคใดๆ ความมุ่งมั่นของเราต่อความพึงพอใจของลูกค้าทำให้มั่นใจได้ว่าคุณจะได้รับการสนับสนุนที่ดีที่สุดตลอดวงจรชีวิตผลิตภัณฑ์ของคุณ
