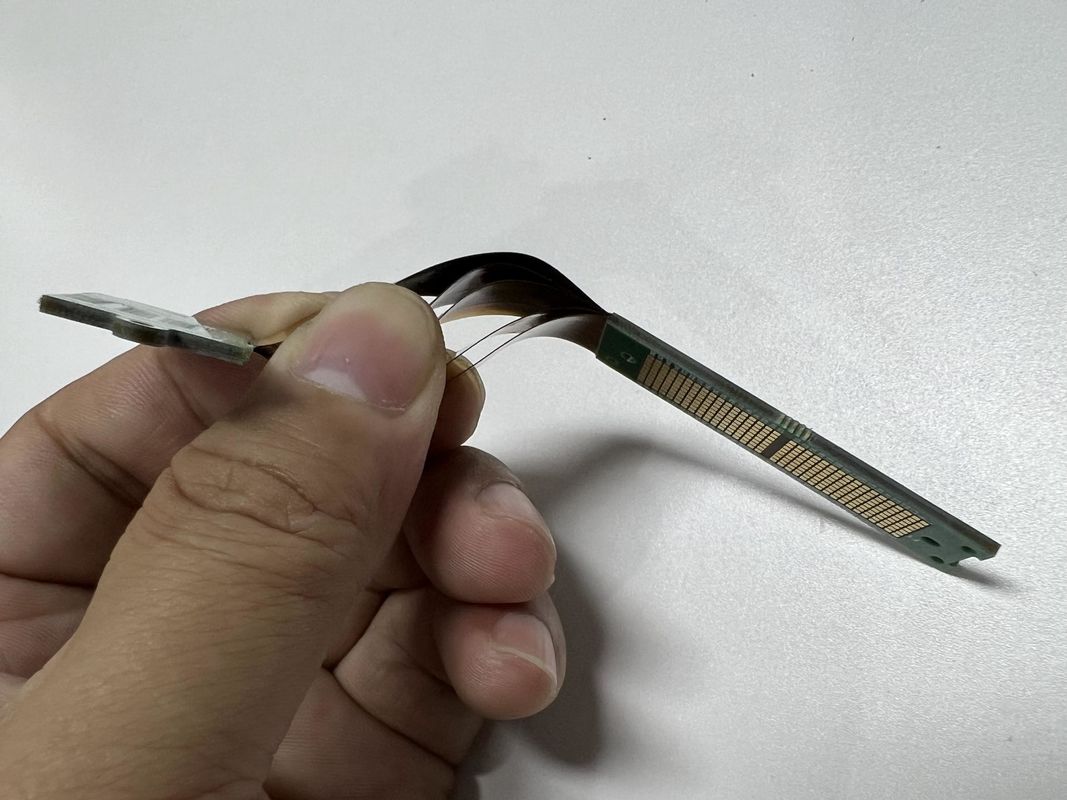

การประกอบ PCB ที่แข็งแกร่งยืดหยุ่นด้วย V CUT Routing Immersion Gold Treatment 10 ชั้น PCB HDI ที่แข็งแกร่งยืดหยุ่น
Rigid Flex PCB เป็นการรวมเทคโนโลยีวงจรที่แข็งแรงและยืดหยุ่นสร้างแบบไฮบริดนี้รวมคุณสมบัติที่ดีที่สุดของบอร์ดวงจรพิมพ์แข็ง (PCBs) และวงจรยืดหยุ่น, ส่งผลให้เกิดผลิตภัณฑ์ที่มีความน่าเชื่อถือและทนทานอย่างยอดเยี่ยม The Rigid Flex PCB is an ideal choice when you require a Bendable Rigid Printed Wiring Board that can withstand the demands of dynamic flexing while maintaining the precision and robustness of a traditional PCB.
ด้วยความหลากหลาย 1 ถึง 28 ชั้น PCB เหล่านี้สามารถตอบสนองความต้องการที่ซับซ้อนและหลากหลายด้านของอุตสาหกรรมต่างๆ ได้อย่างดีและอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคความหลากหลายของ PCB Rigid Flex ทําให้สามารถใช้งานได้ในความหนาแน่นสูง โดยที่พื้นที่และน้ําหนักเป็นปัจจัยสําคัญความเสรีภาพในการออกแบบที่นําเสนอโดยเทคโนโลยี Flex Rigid PCB ทําให้สามารถกว้างขวางและการวางแผนที่สร้างสรรค์มากขึ้น, ทําให้วิศวกรสามารถเอาชนะข้อจํากัดทางพื้นที่ของแผ่นแข็งแบบปกติได้
PCB Rigid Flex สามารถใช้งานได้กับส่วนประกอบมากมาย เช่น อุปกรณ์ติดบนพื้นผิว (SMDs), Ball Grid Arrays (BGAs), และ Dual In-line Packages (DIPs) เป็นต้นความสอดคล้องนี้รับประกันว่าบอร์ดเหล่านี้สามารถใช้ในจํานวนมากขององค์ประกอบอิเล็กทรอนิกส์ที่ทันสมัย, รองรับทั้งการใช้งานดิจิตอลความเร็วสูงและระบบแอนาล็อกที่แข็งแรงความหลากหลายในการจัดสรรองค์ประกอบทําให้ PCBs ที่ยืดหยุ่น-บิดได้เป็นตัวเลือกที่ดีสําหรับการออกแบบที่ซับซ้อนที่ต้องการผสมผสานการประมวลผลดิจิตอลที่เร็วและการวัดแบบแอนาล็อกที่มั่นคง.
ด้านสําคัญของ PCB Rigid Flex คือความสามารถในการรักษารัศมีโค้งที่ควบคุมได้ ตั้งแต่ 0.5 ถึง 10 มม.คุณสมบัตินี้เป็นสิ่งจําเป็นในการรับรองความยาวนานและความน่าเชื่อถือของส่วนยืดหยุ่นระหว่างการใช้งานโดยการรักษาความสมบูรณ์แบบของรัศมีโค้ง PCB Rigid Flex สามารถถูกนําไปใช้ในวงจร flex หลายครั้งโดยไม่เสี่ยงการทํางานของมันนี่ทําให้มันมีคุณค่าโดยเฉพาะอย่างยิ่งในแอพลิเคชั่นที่บอร์ดต้องสอดคล้องกับรูปร่างบางอย่างหรือบิดระหว่างการติดตั้งหรือการทํางาน.
เทคนิคการทําโปรไฟล์และการเจาะ เช่น การนําทาง, V-CUT,และ beveling ใช้ในการให้ PCB Rigid Flex รูปทรงที่แน่นอนและเพื่ออํานวยความสะดวกในการบูรณาการของมันในหลากหลายบ้านหรือกล่องเทคนิคความแม่นยําเหล่านี้ทําให้มีขอบที่สะอาดและขนาดที่แม่นยํา ส่งผลให้การประกอบและการติดตั้งในผลิตภัณฑ์สุดท้ายง่ายโดยใช้วิธีการระบุรายละเอียดที่ทันสมัยเหล่านี้, มันสามารถที่จะสร้างลักษณะและลักษณะที่ซับซ้อนที่มีความสําคัญสําหรับการทํางานของการประกอบสุดท้าย.
การทําปลายผิวเป็นด้านสําคัญของการผลิต PCB ซึ่งมีอิทธิพลต่อความสามารถในการผสมและอายุยืนของบอร์ดPCB Rigid Flex จบด้วยการปรับระดับอากาศร้อน (HASL), ที่ให้พื้นผิวที่แข็งแกร่งและน่าเชื่อถือสําหรับการผสมส่วนประกอบ. การทําปลายพื้นผิวชนิดนี้รับประกันว่าแผ่นตรงกับมาตรฐานสิ่งแวดล้อมและสุขภาพโดยการหลีกเลี่ยงการใช้หมึกขณะที่ยังรักษาความสามารถในการผสมผสานที่ดีเยี่ยมสําหรับทั้งกระบวนการผสมผสานที่ไม่มี鉛และนํา.
โดยสรุป PCB Rigid Flex เป็นสินค้าที่ซับซ้อน ที่สะสมช่องว่างระหว่างการแก้ไขวงจรที่แข็งแรงและยืดหยุ่นมันให้ความแข็งแกร่งและความสมบูรณ์แบบโครงสร้างของ PCB แบบดั้งเดิม พร้อมกับความหลากหลายและความสามารถปรับปรุงของวงจรยืดหยุ่นไม่ว่าคุณจะจัดการกับการบิดที่แน่น, การจัดตั้งส่วนประกอบที่ซับซ้อน, หรือสภาพแวดล้อมที่ต้องการ, PCB Rigid Flex ยืนเป็นตัวเลือกที่น่ากลัว,ส่งผลงานและความน่าเชื่อถือที่ไม่มีคู่แข่ง.
| คุณสมบัติ | รายละเอียด |
|---|---|
| ส่วนประกอบ | SMD, BGA, DIP เป็นต้น |
| จํานวนชั้น | 4 ชั้น |
| ซานฟอริซ | ความหนาแน่นสูงในท้องถิ่น |
| Radius Bend (รัศมีโค้ง) | 0.5-10 มิลลิเมตร |
| การรักษา | ENIG/OSP/ทองดําน้ํา/หมึก/เงิน |
| ความยืดหยุ่น | 1-8 ครั้ง |
| การทําโปรไฟล การเจาะ | การนําทาง, V-CUT, Bevel |
| ประเภทสินค้า | การประกอบ PCB |
| ขั้นต่ําของรอย / สเปซ | 0.1 มม. |
| ขนาด | 41.55*131 มิลลิเมตร |
บอร์ดไฟฟ้าพิมพ์แบบ Rigid Flex (PWB) เป็นผลิตภัณฑ์ที่มีความยืดหยุ่นสูง ที่รวมลักษณะที่ดีที่สุดของบอร์ดวงจรพิมพ์แบบแข็งและยืดหยุ่นการออกแบบที่นวัตกรรมนี้เปิดโอกาสการใช้งานมากมายโดยเฉพาะอย่างยิ่งเนื่องจากลักษณะพิเศษของมัน เช่น การเจาะโปรไฟล, V-CUT, ความยืดหยุ่น beveling จาก 1 ถึง 8 ครั้ง, และขนาดความแม่นยํา 41.55 * 131 มม.การประกอบ Flex Rigid PCB ถูกปรับปรุงเพื่อตอบสนองความต้องการของอุตสาหกรรมเทคโนโลยีสูงต่าง ๆ.
สถานการณ์การใช้งานที่โดดเด่นสําหรับบอร์ดสายพิมพ์ที่แข็งแรงที่สามารถบิดได้ คือในอุตสาหกรรมอากาศ The combination of rigid areas for mounting components and flexible joints for bending and folding makes these PCBs ideal for complex aerospace electronics where space is at a premium and reliability under stress is a mustความสามารถในการเจาะแบบโปรไฟล์ เช่นการนําทางและ V-CUT ให้ความแม่นยําที่จําเป็นสําหรับการใส่ในส่วนที่แคบขณะที่คุณสมบัติความหนาแน่นสูงในท้องถิ่นรับประกันความสมบูรณ์แบบของสัญญาณอย่างแข็งแรง.
ในสาขาแพทย์, Flex Rigid PCBs ถูกใช้อย่างแพร่หลายในอุปกรณ์ที่ใส่และฝังเป็นสิ่งสําคัญสําหรับอุปกรณ์ที่ต้องสอดคล้องกับร่างกายมนุษย์ หรือเคลื่อนไหวกับมัน, เช่น โปรเทสติกที่พัฒนาขึ้น หรือจอจําแนกที่ยืดหยุ่นรับประกันความน่าเชื่อถือในการทํางานสูงในแอพพลิเคชั่นสําคัญเหล่านี้ที่ความล้มเหลวไม่ใช่ตัวเลือก.
อิเล็กทรอนิกส์ผู้บริโภคเป็นอีกพื้นที่หนึ่งที่ Rigid Flex PWBs ได้กลายเป็นที่จําเป็นPCBs เหล่านี้ถูกใช้เพราะความสามารถของพวกเขาที่จะถูกออกแบบเป็นการออกแบบ ergonomic ที่เข้ากันได้อย่างต่อเนื่องในอุปกรณ์ขนาดเล็กการผสมผสานของสายไฟที่มีความหนาแน่นสูงในท้องถิ่นและธรรมชาติที่ทนทานและยังสามารถบิดได้ของ PCB ทําให้มันสมบูรณ์แบบสําหรับรุ่นใหม่ของอุปกรณ์ที่คอมแพคต์และซับซ้อน
ระบบทหารและการป้องกันยังใช้ประโยชน์จากความแข็งแกร่งและความสามารถปรับตัวของ Rigid Flex Printed Wiring Boardความยืดหยุ่นสูง ทําให้อาวุธและอุปกรณ์สื่อสารที่ซับซ้อน มีการออกแบบที่ไดนามิกมากขึ้นขณะที่ส่วนแข็ง ให้การสนับสนุนที่จําเป็นสําหรับองค์ประกอบที่สําคัญเทคนิคการเจาะแบบโปรไฟล์ เช่น beveling รับรองว่าบอร์ดเหล่านี้สามารถบูรณาการในอุปกรณ์ที่มีพื้นที่และรูปแบบที่เข้มงวดข้อจํากัด.
การใช้งานในวงการรถยนต์ โดยเฉพาะในรถยนต์ที่ทันสมัยที่มีระบบอิเล็กทรอนิกส์ที่ทันสมัย มีประโยชน์จากขนาดเล็กและความน่าเชื่อถือของ Flex Rigid PCBs55*131mm สามารถเป็นที่สําคัญสําหรับการบูรณาการในพื้นที่ที่แคบภายในแผ่นกระเบื้องมือของรถยนต์หรือหน่วยควบคุมอิเล็กทรอนิกส์นอกจากนี้ ความสามารถในการทนต่อความเครียดของการเคลื่อนไหวของรถยนต์โดยไม่เสี่ยงการทํางานเป็นการพิสูจน์การออกแบบและคุณภาพการผลิตของพวกเขา
อุปกรณ์ที่ทันสมัยของเราบอร์ดสายพานที่พิมพ์แบบแข็งแรงที่สามารถบิดได้(Rigid Flex PCB) สินค้าให้บริการการปรับปรุงที่พัฒนาขึ้นเพื่อตอบสนองความต้องการเฉพาะเจาะจงของคุณการรับรองการเชื่อมต่อความหนาแน่นสูงสําหรับการออกแบบที่ซับซ้อน.
รายการพีซีบีแข็งยืดหยุ่นการปรับแต่งให้เหมาะสมสําหรับ 1-28 ชั้น ทําให้สมดุลที่สมบูรณ์แบบระหว่างความยืดหยุ่นและความแข็งแรง เพื่อให้เหมาะสมกับความต้องการของการใช้งานของคุณการเสร็จสิ้นผิวถูกบรรลุด้วย HASL LF ( Lead-Free Hot Air Solder Leveling), ให้ความเชื่อถือ soldability และพื้นผิวเรียบสําหรับการติดตั้งส่วนประกอบ
เพื่อรองรับความต้องการการประกอบและการบรรจุต่างๆบอร์ดวงจรแข็งที่พับได้บริการในการปรับแต่งประกอบด้วยตัวเลือกการเจาะแบบโปรไฟล์ เช่น Routing, V-CUT และ Beveling เพื่อให้แน่ใจว่าบอร์ดเข้ากับการออกแบบสินค้าของคุณได้อย่างสมบูรณ์แบบ
ผลิตภัณฑ์ Rigid Flex PCB ของเรามาพร้อมกับการสนับสนุนทางเทคนิคและบริการที่ครบวงจร เพื่อรับประกันความพึงพอใจและความสําเร็จของโครงการของคุณทีมงานผู้เชี่ยวชาญของเราพร้อมที่จะช่วยคุณกับคําถามเทคนิคหรือปัญหาที่คุณอาจเผชิญเราให้บริการมากมาย รวมถึงการให้คําปรึกษาด้านการออกแบบ เพื่อช่วยให้คุณปรับปรุง PCB Rigid Flex ให้ดีที่สุด เพื่อการทํางานและการผลิต
บริการเพิ่มเติมประกอบด้วย การทดสอบไฟฟ้าเพื่อรับประกันฟังก์ชัน PCB เอกสารรายละเอียดเพื่อสนับสนุนความพยายามด้านวิศวกรรมของคุณ และการสนับสนุนหลังการขายสําหรับปัญหาหลังการใช้งานความมุ่งมั่นของเราคือการให้การสนับสนุนคุณภาพสูงสุด สําหรับการแก้ไข PCB Rigid Flex ของเรา, การันตีว่าแอพลิเคชั่นของคุณจะทํางานอย่างเรียบร้อยและมีประสิทธิภาพ
ส่งข้อสอบของคุณตรงมาหาเรา
