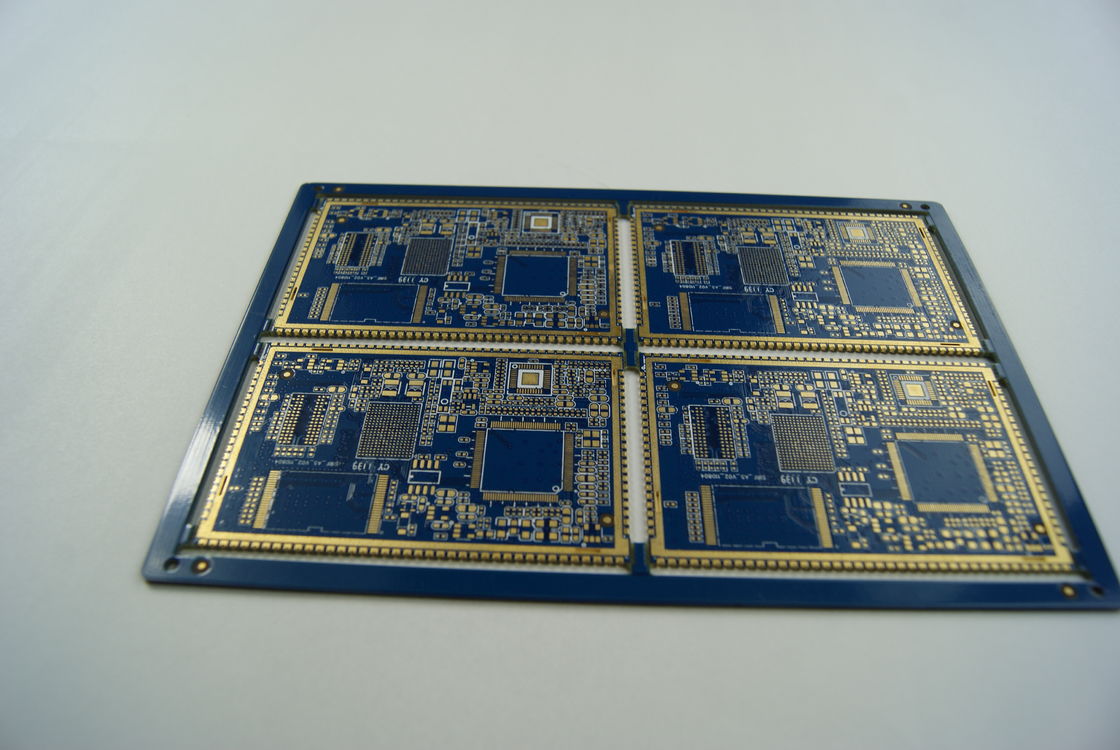

แผงวงจรพิมพ์หลายชั้นชุบเงินแบบจุ่มผิวหน้า พร้อมขนาดใหญ่สุด 600 มม. * 1200 มม.
แผงวงจรพิมพ์หลายชั้น (Multilayer PCB Board) แสดงถึงความก้าวหน้าครั้งสำคัญในอุตสาหกรรมส่วนประกอบอิเล็กทรอนิกส์ นำเสนอประสิทธิภาพและการทำงานที่เหนือกว่าสำหรับการใช้งานที่หลากหลาย เป็นหัวใจสำคัญของอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ แผงวงจรเหล่านี้ได้รับการออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดของวงจรที่ซับซ้อนและการจัดวางส่วนประกอบที่หนาแน่น แผงวงจรพิมพ์หลายชั้นถูกนำไปใช้อย่างแพร่หลายในอุตสาหกรรมต่างๆ รวมถึงโทรคมนาคม อุปกรณ์ทางการแพทย์ อุปกรณ์ป้องกัน และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค เนื่องจากมีความสามารถในการส่งสัญญาณคุณภาพสูงและความทนทานในรูปแบบที่กะทัดรัด
แผงวงจรพิมพ์หลายชั้นของเราผลิตขึ้นด้วยวิศวกรรมที่แม่นยำเพื่อให้แน่ใจว่าแต่ละชั้นของแผงวงจรได้รับการจัดแนวอย่างสมบูรณ์แบบและยึดติดกันอย่างแน่นหนา กระบวนการผลิตที่พิถีพิถันนี้ช่วยให้สามารถสร้างวงจรที่ซับซ้อนยิ่งขึ้นบนแผงวงจรเดียว ซึ่งไม่สามารถทำได้ด้วยแผงวงจรชั้นเดียว การออกแบบหลายชั้นยังช่วยเพิ่มคุณสมบัติทางไฟฟ้าของแผงวงจรโดยการลดการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ซึ่งจะช่วยปรับปรุงความสมบูรณ์ของสัญญาณและการกระจายพลังงาน
แผงวงจรพิมพ์หลายชั้นแต่ละแผงผลิตขึ้นด้วยขนาดรูเจาะขั้นต่ำ 0.2 มม. รายละเอียดที่ละเอียดอ่อนนี้ช่วยให้สามารถรวมส่วนประกอบได้มากขึ้นในพื้นที่ที่เล็กลง ซึ่งมีความสำคัญอย่างยิ่งต่อการย่อขนาดอุปกรณ์อิเล็กทรอนิกส์ รูเจาะถูกเจาะด้วยความแม่นยำเพื่อให้แน่ใจว่าสามารถติดตั้งส่วนประกอบได้อย่างถูกต้อง ซึ่งจำเป็นต่อความน่าเชื่อถือและการทำงานของแผงวงจร
ความหนาของทองแดงบนแผงวงจรของเรามีตั้งแต่ 0.5 ออนซ์ ถึง 6 ออนซ์ ทำให้ผู้ออกแบบมีความยืดหยุ่นในการเลือกน้ำหนักที่เหมาะสมสำหรับการใช้งานเฉพาะของตน น้ำหนักทองแดงมาตรฐานอยู่ที่ 12 ออนซ์ ซึ่งรับประกันคุณภาพที่สม่ำเสมอในทุกแผงวงจร ความสม่ำเสมอนี้มีความสำคัญอย่างยิ่งต่อการรักษาประสิทธิภาพของแผงวงจร โดยเฉพาะอย่างยิ่งเมื่อเกี่ยวข้องกับการจัดการความร้อนและความสามารถในการนำกระแสไฟฟ้า
ความหนาโดยรวมของแผงวงจรพิมพ์หลายชั้นสามารถแตกต่างกันตั้งแต่ 0.2 มม. ถึง 6.0 มม. ช่วงนี้ช่วยให้สามารถปรับเปลี่ยนได้ในแง่ของความแข็งของแผงวงจรและข้อจำกัดด้านพื้นที่ภายในอุปกรณ์ แผงวงจรที่บางเหมาะสำหรับการใช้งานที่ยืดหยุ่น ในขณะที่แผงวงจรที่หนาจะให้การรองรับส่วนประกอบที่หนักกว่า ไม่ว่าความหนาจะเป็นเท่าใด แผงวงจรทั้งหมดจะถูกสร้างขึ้นเพื่อทนทานต่อความเครียดจากการใช้งานประจำวันและการเปลี่ยนแปลงอุณหภูมิที่เกิดขึ้นระหว่างการทำงานของอุปกรณ์อิเล็กทรอนิกส์
เพื่อให้แน่ใจในระดับการป้องกันสูงสุดระหว่างการขนส่งและการจัดการ แผงวงจรพิมพ์หลายชั้นแต่ละแผงจะถูกบรรจุในบรรจุภัณฑ์สุญญากาศพร้อมกล่องกระดาษ วิธีการบรรจุนี้ถูกเลือกมาโดยเฉพาะเพื่อป้องกันความชื้นและสารปนเปื้อนจากสิ่งแวดล้อมไม่ให้ส่งผลกระทบต่อคุณภาพของแผงวงจร การปิดผนึกสุญญากาศช่วยปกป้องส่วนประกอบที่ละเอียดอ่อนและพื้นผิวทองแดงจากการเกิดออกซิเดชัน ในขณะที่กล่องกระดาษที่แข็งแรงจะให้การป้องกันที่แข็งแกร่งจากการเสียหายทางกายภาพระหว่างการขนส่ง
แผงวงจรพิมพ์หลายชั้นของเราไม่เพียงแต่ได้รับการออกแบบมาเพื่อประสิทธิภาพเท่านั้น แต่ยังเพื่อความสะดวกในการประกอบอีกด้วย ความคลาดเคลื่อนในการผลิตที่แม่นยำและวัสดุคุณภาพสูงที่ใช้ในการผลิตแผงวงจรช่วยให้มั่นใจได้ว่าสามารถรวมเข้ากับระบบอิเล็กทรอนิกส์ใดๆ ได้อย่างง่ายดาย แผงวงจรเข้ากันได้กับทั้งเทคโนโลยีแบบรูทะลุ (through-hole) และเทคโนโลยีการติดตั้งบนพื้นผิว (SMT) ซึ่งให้ความยืดหยุ่นสำหรับกระบวนการประกอบต่างๆ
โดยสรุป แผงวงจรพิมพ์หลายชั้นของเราเป็นเครื่องพิสูจน์ถึงความมุ่งมั่นของเราต่อคุณภาพและนวัตกรรม ด้วยคุณสมบัติที่รวมถึงขนาดรูเจาะขั้นต่ำ 0.2 มม. ความหนาของทองแดงตั้งแต่ 0.5 ออนซ์ ถึง 6 ออนซ์ น้ำหนักทองแดงมาตรฐาน 12 ออนซ์ และความหนาตั้งแต่ 0.2 มม. ถึง 6.0 มม. แผงวงจรนี้พร้อมที่จะตอบสนองความต้องการของโครงการอิเล็กทรอนิกส์ที่ท้าทายที่สุด การบรรจุอย่างรอบคอบในบรรจุภัณฑ์สุญญากาศพร้อมกล่องกระดาษช่วยให้มั่นใจได้ว่าแผงวงจรจะมาถึงในสภาพที่สมบูรณ์ พร้อมใช้งานทันที ไม่ว่าจะเป็นสำหรับการใช้งานดิจิทัลความเร็วสูง วงจร RF หรือระบบกำลังสูง แผงวงจรพิมพ์หลายชั้นของเราเป็นตัวเลือกที่เชื่อถือได้สำหรับวิศวกรและนักออกแบบที่มองหาสิ่งที่ดีที่สุดในโซลูชันส่วนประกอบอิเล็กทรอนิกส์
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| น้ำหนักทองแดง | 12 ออนซ์ |
| ความหนา | 0.2 มม. - 6.0 มม. |
| ขนาดแผงสูงสุด | 600 มม. * 1200 มม. |
| จำนวนชั้น | 4-32 ชั้น (รวมถึงแผงวงจร 12 ชั้น, แผงวงจร 14 ชั้น, แผงวงจร 18 ชั้น) |
| ความหนาของทองแดง | 0.5 ออนซ์ - 6 ออนซ์ |
| เทคโนโลยีการติดตั้งบนพื้นผิว | ใช่ |
| ข้อกำหนดพิเศษ | อิมพีแดนซ์หลายคลาส |
| ขนาดรูเจาะขั้นต่ำ | 0.2 มม. |
| ขนาด | / |
| บริการ | บริการครบวงจร OEM |
แผงวงจรพิมพ์หลายชั้น (Multilayer Printed Circuit Board - PCB) เป็นส่วนประกอบที่ซับซ้อนและจำเป็นในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ ออกแบบมาเพื่อรองรับวงจรที่ซับซ้อนและมีข้อจำกัดด้านพื้นที่ ด้วยขนาดแผงสูงสุด 600 มม. * 1200 มม. PCB เหล่านี้เหมาะสำหรับการใช้งานที่หลากหลายซึ่งต้องการการออกแบบวงจรขนาดใหญ่ ความหนาตั้งแต่ 0.2 มม. ถึง 6.0 มม. ช่วยให้การออกแบบมีความยืดหยุ่น รองรับความสูงของส่วนประกอบที่แตกต่างกัน และให้ความสมบูรณ์ทางโครงสร้างที่จำเป็นสำหรับการใช้งานที่แตกต่างกัน
แผงวงจรหลายชั้น (Multilayer Circuitry Boards) มักใช้ในอุปกรณ์อิเล็กทรอนิกส์ประสิทธิภาพสูงที่วงจรหลายวงจรต้องอยู่ร่วมกันในระยะใกล้ อุตสาหกรรมต่างๆ เช่น การบินและอวกาศ การป้องกัน การแพทย์ และโทรคมนาคม มักใช้แผงวงจร 10 ชั้น (10 Layers PCBs) เพื่อตอบสนองความต้องการที่เข้มงวดในด้านความน่าเชื่อถือและประสิทธิภาพภายใต้สภาวะที่รุนแรง ขนาดที่ใหญ่ขึ้นและจำนวนชั้นที่เพิ่มขึ้นช่วยอำนวยความสะดวกในการเดินสายที่ซับซ้อนและการรวมคุณสมบัติเพิ่มเติม เช่น เกราะป้องกัน RF และฮีทซิงค์
การบรรจุภัณฑ์สำหรับ PCB เหล่านี้รวมถึงบรรจุภัณฑ์สุญญากาศพร้อมกล่องกระดาษเพื่อให้แน่ใจว่าแผงวงจรได้รับการปกป้องจากความชื้นและความเสียหายทางกายภาพระหว่างการขนส่ง สิ่งนี้มีความสำคัญอย่างยิ่งสำหรับแผงวงจรที่มีการเคลือบผิวที่ละเอียดอ่อน เมื่อพูดถึงพื้นผิว แผงวงจรพิมพ์หลายชั้นมีตัวเลือกการตกแต่งพื้นผิวที่หลากหลาย รวมถึง HASL (Hot Air Solder Leveling), Immersion Gold, Immersion Tin, Immersion Silver, Gold Finger และ OSP (Organic Solderability Preservatives) การเคลือบผิวแต่ละแบบมีข้อดีแตกต่างกันในด้านการบัดกรี การนำไฟฟ้า และอายุการเก็บรักษา ทำให้เหมาะสำหรับการใช้งานที่แตกต่างกัน
ด้วยความเข้ากันได้กับเทคโนโลยีการติดตั้งบนพื้นผิว (SMT) แผงวงจรพิมพ์หลายชั้นจึงพร้อมสำหรับส่วนประกอบอิเล็กทรอนิกส์และกระบวนการประกอบที่ทันสมัยที่สุด SMT ช่วยให้สามารถติดตั้งส่วนประกอบขนาดเล็กได้โดยตรงบนพื้นผิว PCB ส่งผลให้อุปกรณ์อิเล็กทรอนิกส์มีขนาดกะทัดรัดและมีประสิทธิภาพมากขึ้น เทคโนโลยีนี้เหมาะอย่างยิ่งสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค ระบบยานยนต์ และอุปกรณ์ IoT ที่พื้นที่เป็นสิ่งสำคัญและไม่สามารถประนีประนอมกับฟังก์ชันการทำงานได้
โดยสรุป แผงวงจรพิมพ์หลายชั้นที่มีขนาดแผงใหญ่ ความหนาที่หลากหลาย และตัวเลือกการเคลือบผิวขั้นสูง บรรจุอย่างปลอดภัยสำหรับการจัดส่ง เป็นตัวเลือกที่หลากหลายและมีคุณภาพสูงสำหรับการออกแบบอิเล็กทรอนิกส์ที่ซับซ้อน ไม่ว่าจะเป็นระบบนำทางการบินและอวกาศที่ซับซ้อน อุปกรณ์ทางการแพทย์ที่สำคัญ หรือโครงการโทรคมนาคมที่ล้ำสมัย แผงวงจรหลายชั้น (Multilayer Circuitry Board) ถือเป็นเสาหลักของอิเล็กทรอนิกส์สมัยใหม่ รองรับฟังก์ชันการทำงานที่ซับซ้อนซึ่งเป็นที่ต้องการของโลกที่ขับเคลื่อนด้วยเทคโนโลยีในปัจจุบัน
บริการปรับแต่งแผงวงจรพิมพ์หลายชั้นของเราตอบสนองคุณลักษณะผลิตภัณฑ์ที่หลากหลายเพื่อตอบสนองความต้องการเฉพาะของคุณ เรามีตัวเลือกการเคลือบผิวที่หลากหลาย รวมถึง HASL, Immersion Gold, Immersion Tin, Immersion Silver, Gold Finger และ OSP เพื่อให้มั่นใจในความน่าเชื่อถือและอายุการใช้งานที่ยาวนานของ Multilayer PWB ของคุณ ด้วยเทคโนโลยีการติดตั้งบนพื้นผิว (Surface Mount Technology) ที่มีให้ เราสามารถประกอบส่วนประกอบบน PCB ได้อย่างแม่นยำและมีประสิทธิภาพ
สำหรับการใช้งานที่ต้องการกำลังสูง แผงวงจรของเราสามารถปรับแต่งด้วยน้ำหนักทองแดง (Copper Weight) ที่มากถึง 12 ออนซ์ นอกจากนี้ เรายังมีตัวเลือกความหนาของทองแดง (Copper Thickness) ที่หลากหลายตั้งแต่ 0.5 ออนซ์ ถึง 6 ออนซ์ เพื่อรองรับความสามารถในการนำกระแสไฟฟ้าและการจัดการความร้อนที่แตกต่างกัน ความหนาโดยรวม (Thickness) ของ PCB ก็สามารถปรับแต่งได้เช่นกัน โดยมีตั้งแต่ 0.2 มม. ที่บางไปจนถึง 6.0 มม. ที่แข็งแรง เพื่อให้แน่ใจว่าไม่ว่าคุณจะทำงานกับแผงวงจร 12 ชั้น (12 Layers PCBs) หรือ 20 ชั้น (20 Layers PCBs) ผลิตภัณฑ์ของคุณจะถูกสร้างขึ้นตามข้อกำหนดที่แน่นอนของคุณ
แผงวงจรพิมพ์หลายชั้นมาพร้อมกับการสนับสนุนทางเทคนิคและบริการที่ครอบคลุมซึ่งออกแบบมาเพื่อช่วยเหลือคุณในทุกขั้นตอนของวงจรชีวิตผลิตภัณฑ์ ทีมวิศวกรผู้เชี่ยวชาญของเราพร้อมให้คำแนะนำเกี่ยวกับการพิจารณาการออกแบบ การเลือกวัสดุ และการปรับปรุงเลย์เอาต์เพื่อให้แน่ใจว่า PCB ของคุณเป็นไปตามมาตรฐานประสิทธิภาพสูงสุด
การสนับสนุนทางเทคนิคของเรายังรวมถึงเอกสารโดยละเอียด เช่น เอกสารข้อมูล (datasheets) และบันทึกการใช้งาน (application notes) ซึ่งให้ข้อมูลเชิงลึกอันมีค่าเกี่ยวกับการจัดการ การรวม และการบำรุงรักษาแผงวงจรพิมพ์หลายชั้นอย่างถูกต้อง แหล่งข้อมูลเหล่านี้ได้รับการปรับปรุงอย่างต่อเนื่องเพื่อสะท้อนถึงแนวปฏิบัติล่าสุดของอุตสาหกรรมและความก้าวหน้าทางเทคโนโลยี
นอกเหนือจากเอกสารสนับสนุน เรามีชุดบริการเพื่ออำนวยความสะดวกในการนำ PCB ของเราไปใช้ในโครงการของคุณอย่างราบรื่น บริการเหล่านี้รวมถึงการทดสอบต้นแบบ ซึ่งเราจะตรวจสอบการทำงานและความน่าเชื่อถือของการออกแบบ PCB รวมถึงการวิเคราะห์ความร้อนและสัญญาณรบกวน เพื่อให้แน่ใจว่าแผงวงจรของคุณทำงานได้อย่างเหมาะสมที่สุดในสภาพแวดล้อมที่ตั้งใจไว้
สำหรับผู้ที่ต้องการการสนับสนุนระดับการผลิต บริการของเราขยายไปถึงการช่วยเหลือในการประกอบ ซึ่งเราจะแนะนำคุณเกี่ยวกับกระบวนการที่ดีที่สุดสำหรับการประกอบแผงวงจรที่มีประสิทธิภาพและมีคุณภาพสูง เรายังให้ความช่วยเหลือในการแก้ไขปัญหาเพื่อระบุและแก้ไขปัญหาที่อาจเกิดขึ้นระหว่างการผลิตหรือการทำงานของแผงวงจรพิมพ์หลายชั้นได้อย่างรวดเร็ว
ความมุ่งมั่นของเราต่อความสำเร็จของคุณนั้นไม่เปลี่ยนแปลง และเรามุ่งมั่นที่จะให้บริการที่เป็นเลิศซึ่งขยายไปไกลกว่าการสนับสนุนทางเทคนิค การปรับปรุงอย่างต่อเนื่องและความพึงพอใจของลูกค้าเป็นหัวใจสำคัญของปรัชญาการสนับสนุนของเรา เพื่อให้แน่ใจว่าคุณจะได้รับความช่วยเหลือที่มีประสิทธิภาพและทันสมัยที่สุดเท่าที่จะเป็นไปได้
