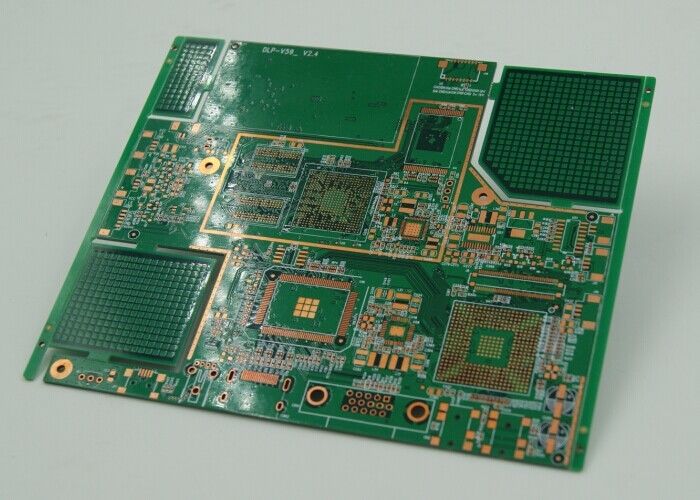

Immersion Gold 3-8U" Multilayer PCB Board 4-22 Layers รูปแบบต้นแบบจาก 24 ชั่วโมง
บอร์ด PCB Multilayer เป็นการแก้ไขวงจรที่ทันสมัย ที่ออกแบบอย่างละเอียด เพื่อตอบสนองความต้องการของแอพลิเคชั่นอิเล็กทรอนิกส์ที่ซับซ้อนและมีความหนาแน่นสูงความต้องการในการใช้งานมากขึ้นในร่องรอยที่เล็ก ๆ ได้ทําให้เกิดความจําเป็นของแผ่นพิมพ์หลายชั้นบอร์ด PCB หลายชั้นของเราเป็นตัวอย่างที่สมบูรณ์แบบของวิวัฒนาการนี้ที่รวม PCB 12 ชั้นเพื่อให้มีพื้นที่กว้างขวางสําหรับส่วนประกอบอิเล็กทรอนิกส์มากมายในขณะที่ยังคงการออกแบบที่เนียนและคอมพ็อต.
บอร์ด PCB หลายชั้นของเราถูกผลิตโดยใช้เทคโนโลยีการติดตั้งผิว (SMT) ล่าสุด ซึ่งทําให้สามารถวางองค์ประกอบได้อย่างแม่นยําและปลอดภัยบนผิวของบอร์ดเทคนิคนี้ไม่เพียงแต่เพิ่มความน่าเชื่อถือของบอร์ดและความสมบูรณ์แบบการเชื่อมต่อ แต่ยังสนับสนุนการลดขนาดเล็กของอุปกรณ์อิเล็กทรอนิกส์ด้วย SMT บอร์ด PCB Multilayer จะกลายเป็นพลังงานของฟังก์ชั่น ที่ถูกบรรจุเข้าในแพลตฟอร์มที่มีประสิทธิภาพและแข็งแกร่ง
หนึ่งในลักษณะที่น่าทึ่งของบอร์ด PCB หลายชั้นนี้คือขนาดแผ่นสูงสุดที่อุดมสมบูรณ์. ขนาดที่สําคัญ 600mm * 1200mm, มันให้อสังหาริมทรัพย์ที่กว้างขวางสําหรับนักออกแบบที่จะทํางานกับ.ขนาดนี้เป็นประโยชน์โดยเฉพาะอย่างยิ่งสําหรับการใช้งานที่ต้องการวงจรที่กว้างขวางหรือที่พัฒนาเพื่อการดําเนินงานขนาดใหญ่ขนาดแผ่นที่กว้างขวางทําให้แน่ใจว่าแม้แต่การออกแบบวงจรที่ซับซ้อนที่สุดก็สามารถรองรับได้โดยไม่ต้องมีพานที่หลายทําให้กระบวนการออกแบบทั่วไปง่ายขึ้น และลดจุดความล้มเหลว.
ในส่วนของการสร้าง ความหนาของทองแดงบนบอร์ด PCB หลายชั้นนี้จะตั้งแต่ 0.5oz ถึง 6oz ที่หนักทําให้บอร์ดเหมาะสมกับความต้องการไฟฟ้าที่หลากหลายไม่ว่าจะเป็นสําหรับอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคที่ใช้พลังงานต่ํา หรือการใช้งานอุตสาหกรรมที่มีพลังงานสูง บอร์ด PCB หลายชั้นสามารถปรับแต่งเพื่อให้แน่ใจว่ามีผลงานที่ดีที่สุดและการกระจายพลังงาน
ความทนทานและความน่าเชื่อถือยังเป็นสิ่งสําคัญมาก และนี่คือจุดที่วัสดุแก้ว Epoxy RO4003C+ Tg170 FR-4 เข้ามาเล่นวัสดุพื้นฐานที่มีประสิทธิภาพสูงนี้เป็นที่รู้จักด้วยความทนทานความร้อนที่ดีความแข็งแรงทางกล และความมั่นคงทางมิติการจัดอันดับ Tg170 (อุณหภูมิการเปลี่ยนกระจก 170 °C) หมายความว่าแผ่น PCB หลายชั้นสามารถทนความแตกต่างของอุณหภูมิที่สําคัญโดยไม่เสี่ยงความสมบูรณ์แบบของโครงสร้างของมันซึ่งทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับสภาพแวดล้อมที่ต้องการและการใช้งานที่ความเครียดทางอุณหภูมิเป็นปัญหา
เพื่อเติมเต็มคุณสมบัติที่น่าประทับใจของบอร์ด เราให้บริการ OEM One-stop บริการครบวงจรบริการนี้ถูกออกแบบมาเพื่อช่วยลูกค้าของเรา ตั้งแต่ช่วงแรกของการออกแบบทีมงานผู้เชี่ยวชาญของเราทํางานอย่างใกล้ชิดกับลูกค้า เพื่อให้แน่ใจว่าทุกด้านของพาร์ท PCB หลายชั้น ถูกปรับปรุงเพื่อตอบสนองความต้องการและมาตรฐานเฉพาะเจาะจงของพวกเขาลูกค้าสามารถคาดหวังประสบการณ์ที่เรียบร้อยและผลิตภัณฑ์ที่พร้อมที่จะเข้าร่วมกับระบบของพวกเขา ด้วยความยุ่งยากอย่างน้อย.
สรุปกันว่า บอร์ดพีซีบีหลายชั้นที่เรานําเสนอ เป็นการพิสูจน์ความก้าวหน้าในเทคโนโลยีพีซีบี โดยการบูรณาการ 12 ชั้นของพีซีบีในบอร์ดเดียวมีขนาดแผ่นสูงสุดที่สําคัญโดยให้ความหลากหลายความหนาของทองแดง และใช้วัสดุกระจก Epoxy RO4003C+ Tg170 FR-4 ที่แข็งแกร่ง เราได้สร้างผลิตภัณฑ์ที่อยู่เบื้องหน้าของการออกแบบส่วนประกอบอิเล็กทรอนิกส์การเพิ่ม OEM บริการ One-stop ของเรา รับประกันว่าทุกขั้นตอนของกระบวนการสําหรับคนที่ต้องการแผ่นพิมพ์หลายชั้นที่มีคุณภาพสูง น่าเชื่อถือ และสามารถปรับแต่งได้ดูไม่ไกลกว่าบอร์ด PCB หลายชั้นของเรา.
| คุณสมบัติ | รายละเอียด |
|---|---|
| ขนาด | / |
| บริการ | บริการ OEM ที่เดียว |
| ขนาดแผ่นสูงสุด | 600mm*1200mm |
| จํานวนชั้น | 4-22 ชั้น |
| ความหนา | 0.2 มิลลิเมตร-6.0 มิลลิเมตร |
| ขั้นต่ํา ขนาดหลุม | 0.2 มม. |
| ความหนาของทองแดง | 0.5oz-6oz |
| น้ําหนักทองแดง | 12OZ |
| กระจก epoxy | RO4003C+ Tg170 FR-4 |
| พื้นที่ | HASL, ทองท่วมท่วมท่วมท่วมท่วมท่วมท่วมท่วมท่วมท่วมท่วมท่วมท่วมท่วมท่วมท่วมท่วมท่วมท่วมท่วมท่วมท่วมท่วมท่วมท่วม |
บอร์ด PCB หลายชั้น ด้วยเทคโนโลยีบอร์ดวงจรหลายชั้นที่ทันสมัย เป็นสินค้าที่สามารถใช้ได้ในหลายกรณีบอร์ดนี้ไม่ใช่แค่ชิ้นส่วนหนึ่ง; เป็นกระดูกสันหลังของอิเล็กทรอนิกส์ที่ทันสมัย ทําให้วงจรที่ซับซ้อนสามารถถูกจัดอยู่ในอุปกรณ์ขนาดเล็กแต่ละแผ่นถูกบรรจุอย่างรอบคอบโดยใช้ Vacuum Packaging With Carton Box เพื่อรับรองความสมบูรณ์แบบของผลิตภัณฑ์และความปลอดภัยระหว่างการขนส่งทําให้มันเหมาะสําหรับการจัดสรรและเก็บของระยะไกล
ด้วยความหนาที่แตกต่างกันจาก 0.2 มิลลิเมตร-6.0 มิลลิเมตร, บอร์ด PCB หลายชั้นสามารถปรับแต่งได้ตามความต้องการของการใช้งานที่แตกต่างกันบอร์ดบางมีประโยชน์โดยเฉพาะอย่างยิ่งในอุปกรณ์ที่คอมแพคต์มาก ที่มีพื้นที่ที่สําคัญด้านอีกฝั่ง บอร์ดที่หนากว่าจะมีความทนทานมากขึ้น และเหมาะสําหรับการใช้งานที่หนัก เช่น เครื่องจักรอุตสาหกรรมและระบบรถยนต์
หนึ่งในลักษณะที่โดดเด่นของบอร์ดวงจรหลายชั้นคือความเข้ากันได้กับเทคโนโลยีการติดตั้งพื้นผิว (SMT) ซึ่งทําให้สามารถติดตั้งส่วนประกอบได้อย่างมีประสิทธิภาพทําให้มันเป็นตัวเลือกที่ดีสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่ผลิตเป็นจํานวนมาก ที่ความเร็วและความแม่นยําเป็นสิ่งสําคัญSMT ยังทําให้บอร์ดสามารถรองรับส่วนประกอบมากขึ้นต่อพื้นที่หน่วย ซึ่งเป็นสิ่งจําเป็นในอิเล็กทรอนิกส์ที่ทันสมัยที่ต้องการฟังก์ชันสูงในปัจจัยรูปแบบขนาดเล็ก
ขนาดแผ่นที่น่าประทับใจสูงสุด 600mm * 1200mm ทําให้บอร์ด PCB หลายชั้นสามารถใช้ในแอปพลิเคชั่นขนาดใหญ่ เช่น แบอร์ดแม่เซอร์เวอร์ อุปกรณ์โทรคมนาคม และระบบดาวเทียม.ขนาดแผ่นขนาดใหญ่นี้ยังอํานวยความสะดวกในการผลิตแผ่นขนาดเล็กอย่างมีประหยัด เนื่องจากแผ่นวงจรขนาดเล็กหลายแผ่นสามารถถูกหักลงบนแผ่นขนาดใหญ่เดียวก่อนจะแยก
นอกจากนี้ ด้วยความหลากหลาย 4-22 ชั้น บอร์ดวงจรหลายชั้นนี้ถูกปรับแต่งให้เหมาะกับระบบอิเล็กทรอนิกส์ที่ซับซ้อนชั้นหลายชั้นทําให้การเชื่อมต่อที่ซับซ้อนและการประมวลผลสัญญาณความเร็วสูงซึ่งเป็นสิ่งสําคัญสําหรับอุปกรณ์คอมพิวเตอร์ที่มีประสิทธิภาพสูง ระบบการถ่ายภาพทางการแพทย์ที่ทันสมัย และอุปกรณ์อิเล็กทรอนิกส์ทางอากาศ ที่ความน่าเชื่อถือและประสิทธิภาพเป็นสิ่งสําคัญ
สรุปคือ บอร์ดพีซีบีหลายชั้น เป็นองค์ประกอบพื้นฐานในอุตสาหกรรมอิเล็กทรอนิกส์ในปัจจุบันจากอุปกรณ์การบริโภคขนาดเล็ก ไปยังอุปกรณ์อุตสาหกรรมที่แข็งแรงการบรรจุของมัน ระยะความหนา ความสอดคล้องกับ SMT ขนาดแผ่นและจํานวนชั้นทั้งหมดส่งผลให้มีความหลากหลายของมัน ทําให้มันเป็นธาตุสําคัญในการพัฒนาเทคโนโลยีอิเล็กทรอนิกส์
ผิวเคลือบ:บอร์ดพีซีบีหลายชั้นของเราสามารถปรับแต่งได้ด้วยการทําปลายพื้นผิวที่แตกต่างกัน เพื่อตอบสนองความต้องการเฉพาะเจาะจงของคุณ ตัวเลือกประกอบด้วย HASL, Immersion Gold, Immersion Tin, Immersion Silver,และ OSP เพื่อให้การทํางานที่ดีที่สุดและความน่าเชื่อถือของบอร์ดวงจร Multilayer ของคุณ.
เทคโนโลยีการติดตั้งบนพื้นผิว (SMT):ใช่ เราให้บริการเทคโนโลยีการติดตั้งพื้นผิว เพื่อรองรับการออกแบบที่ซับซ้อนและความหนาแน่นขององค์ประกอบสูงของบอร์ด PCB หลายชั้นของคุณ
สารประกอบ:เราใช้วัสดุ Epoxy กระจกที่มีประสิทธิภาพสูง เช่น RO4003C ร่วมกับ Tg170 FR-4 สับสราทสําหรับ PCB 18 ชั้นของเรา ซึ่งให้ความทนทานทางความร้อนและความสมบูรณ์แบบทางกลที่ดีเยี่ยม
จํานวนชั้น:บอร์ดพีซีบีหลายชั้นของเราสามารถผลิตได้จาก 4 ถึง 22 ชั้น โดยให้ความยืดหยุ่นในการออกแบบเพื่อตอบสนองความต้องการที่ซับซ้อนของวงจรอิเล็กทรอนิกส์ที่ทันสมัย
ความหนาของแผ่น:เราให้ความหนาจาก 0.2 มิลลิเมตร ถึง 6.0 มิลลิเมตร สําหรับบอร์ดวงจรหลายชั้นของเรา ทําให้เราสามารถตอบสนองความจํากัดทางกายภาพและความทนทานของโครงการของคุณได้
บอร์ด PCB Multilayer ของเรามาพร้อมกับการสนับสนุนทางเทคนิคและบริการที่ครบวงจร เพื่อรับประกันความพึงพอใจและผลงานที่สูงสุดการสนับสนุนของเรารวมถึงเอกสารรายละเอียดของผลิตภัณฑ์ ที่ครอบคลุมรายละเอียด, แนวทางการติดตั้ง และแนวทางที่ดีที่สุดสําหรับการใช้งานและการบํารุงรักษาทีมงานสนับสนุนของเราพร้อมที่จะให้ความช่วยเหลือและคําแนะนําในการแก้ไขปัญหา.
เรานําเสนอบริการมากมายเพื่อเพิ่มประสบการณ์ของคุณกับบอร์ด PCB หลายชั้นของเรา รวมถึง แต่ไม่จํากัดการรับรองการออกแบบ การปรับปรุงผลงาน และการสนับสนุนหลังการซื้อเป้าหมายของเราคือช่วยให้คุณมีความน่าเชื่อถือและประสิทธิภาพสูงสุดของ PCBs ของคุณตลอดรอบชีวิตของพวกเขา. เพื่อให้แน่ใจว่าสินค้าของคุณยังคงทันสมัย เรายังให้การอัพเดทและข้อมูลในเวลาที่เหมาะสมเกี่ยวกับความก้าวหน้าล่าสุดที่เกี่ยวข้องกับบอร์ด PCB Multilayer ของคุณ
สําหรับปัญหาที่ซับซ้อนหรือยังไม่ได้แก้ไข เรามีกระบวนการในการปรับปรุงกรณีของคุณ ให้กับทีมงานเทคนิคที่เชี่ยวชาญของเรา ซึ่งจะทํางานอย่างใกล้ชิดกับคุณ เพื่อหาคําตอบความมุ่งมั่นของเรากับคุณภาพและความพึงพอใจของลูกค้า หมายความว่าเรามุ่งมั่นที่จะแก้ปัญหาทางเทคนิคของคุณอย่างรวดเร็วและมีประสิทธิภาพเท่าที่จะทําได้.
