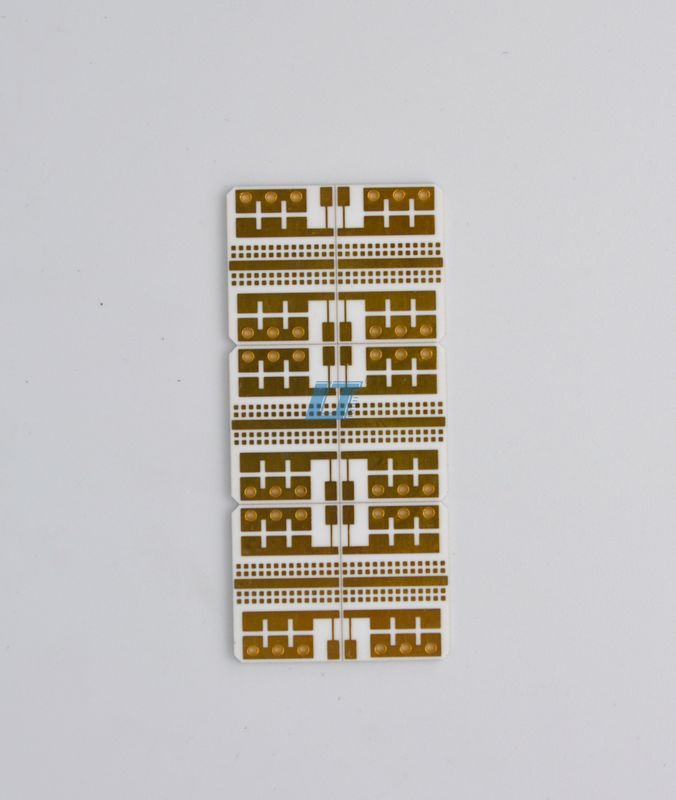

ผลงานสูง ENIG พื้นเซรามิก Pcb นิเคิล พัลลาเดียม GLOD เทคนิคพื้นผิว

ผลงานสูง ENIG พื้นเซรามิก Pcb นิเคิล พัลลาเดียม GLOD เทคนิคพื้นผิว

พีซีบีเซรามิกสับสราทที่มีประสิทธิภาพสูง

PCB สับสราทเซรามิก GLOD Surface

บอร์ดวงจรเซรามิกที่มีประสิทธิภาพสูง

ติดต่อเรา
ขอทุน
รายละเอียดสินค้า
ขนาด:
2 มม.~200 มม
ขั้นต่ําความกว้างเส้น/ระยะระหว่าง:
0.1มม
วัสดุ:
Al2O3,ALN
ชื่อ PCB:
บอร์ด PCB เซรามิกทองคำแช่
เทคนิคพื้นผิว:
ENIG, นิกเกิล-แพลเลเดียม GLOD
พื้นผิวเสร็จสิ้น:
ทองดําน้ํา นิเคิล-พัลลาเดียม GLOD
ประเภทสินค้า:
PCB&PCBAOEM,DFM
ขนาด PCB:
22มม.*19มม
เน้น:

พีซีบีเซรามิกสับสราทที่มีประสิทธิภาพสูง

,

PCB สับสราทเซรามิก GLOD Surface

,

บอร์ดวงจรเซรามิกที่มีประสิทธิภาพสูง

เงื่อนไขการชําระเงินและการจัดส่ง
คําอธิบายสินค้า

ENIG กระดาษ PCB เซรามิก นิเคิล พัลลาเดียม GLOD เทคนิคผิว

คําอธิบายสินค้า:

บอร์ด PCB เซรามิก เป็นที่พัฒนาบอร์ดวงจรพิมพ์ (PCB) ที่มีประสิทธิภาพสูง ผลิตด้วยความแม่นยํา และปรับแต่งให้เหมาะกับการใช้งานที่ต้องการความสามารถในการนําไฟฟ้าได้สูงกว่าและการกันไฟฟ้ามันไม่ใช่ PCB แบบปกติ แต่เป็นแพลตฟอร์มที่แข็งแกร่ง ที่ถูกออกแบบมาสําหรับการใช้งานอิเล็กทรอนิกส์ที่ท้าทายที่สุดบอร์ดถูกผลิตจากวัสดุคุณภาพสูง อลูมิเนียมออกไซด์ (Al2O3) หรืออะลูมิเนียมไนตริด (ALN), ที่รู้จักกันดีด้วยคุณสมบัติการจัดการความร้อนที่โดดเด่น

พีซีบีเซรามิกอัลลูมิเนียมไนทไรด์ โดยเฉพาะอย่างยิ่งโดดเด่นในอุตสาหกรรมด้วยความสามารถในการนําแสงร้อนที่น่าประทับใจ170W/m·K ALN PCB เซรามิก เหมาะสําหรับการใช้งานพลังงานสูงและอุณหภูมิสูงผลงานทางความร้อนที่โดดเด่นนี้มีความสําคัญในการรักษาความสมบูรณ์แบบและอายุยืนขององค์ประกอบอิเล็กทรอนิกส์ที่ผลิตความร้อนจํานวนมากระหว่างการทํางาน

นอกจากนี้ บอร์ด PCB เซรามิก ก็สามารถอวดความมั่นคงของไดเอเลคทริกในช่วง 6.0 ถึง 100ซึ่งเป็นตัวอ้างถึงความสามารถในการเก็บและจัดการพลังงานไฟฟ้าอย่างมีประสิทธิภาพนี่ทําให้ ALN Ceramic PCBs เป็นตัวเลือกที่ดีสําหรับ RF และการใช้งานดิจิตอลความเร็วสูงคันดันไฟฟ้าดิบสูงยังส่งผลให้วงจรลดขนาด โดยไม่เสียผลงาน ทําให้การออกแบบอิเล็กทรอนิกส์ที่คอมแพคต์และหนาแน่นมากขึ้น

ในแง่ของความแม่นยําในการผลิต ผลิตภัณฑ์มีความกว้างเส้น / ระยะทางขั้นต่ํา 0.1 มม.เทคโนโลยีเส้นละเอียดนี้ เป็นสิ่งจําเป็นในการพัฒนารูปแบบวงจรที่ซับซ้อน ซึ่งจําเป็นสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัย ที่ต้องการการเชื่อมต่อกันอย่างหนาแน่นระดับความแม่นยํานี้ทําให้การทํางานของไฟฟ้าที่น่าเชื่อถือได้ และทําให้มีความยืดหยุ่นมากขึ้นในการออกแบบวงจรที่ซับซ้อน

เน้นคุณภาพและความพึงพอใจของลูกค้า บอร์ด PCB เซรามิกถูกผลิตภายในกรอบการบริการที่ครบวงจรแนวทางนี้ครอบคลุมทุกสิ่งทุกอย่างจากการปรึกษาการออกแบบเริ่มต้นถึงการผลิตสุดท้าย, รับประกันว่าแต่ละ PCB จะตอบสนองความจําแนกและมาตรฐานคุณภาพที่ต้องการโดยลูกค้าการให้ลูกค้ามีความยืดหยุ่นในการปรับ PCB ของพวกเขาให้เหมาะสมกับความต้องการการใช้งานเฉพาะอย่างยิ่ง โดยปรับปรุงค่าใช้จ่ายและการผลิต.

เทคนิคพื้นที่ที่ใช้ในบอร์ด PCB เซรามิกรวม ENIG (Electroless Nickel Immersion Gold) และทองนิเคล-พัลลาเดียม (GLOD) ซึ่งให้การเสร็จสิ้นพื้นผิวที่ดีและ soldabilityENIG เป็นเครื่องทําปลายผิวที่ได้รับความนับถือในอุตสาหกรรม เนื่องจากความราบและความแข็งแรงต่อการออกซิเดน, ทําให้มันเหมาะสําหรับส่วนประกอบที่มีความละเอียดปลายทองนิเคิล-พัลลาเดียม ให้ผิวที่แข็งแกร่งที่ทําให้เชื่อมต่อไฟฟ้าได้อย่างน่าเชื่อถือ และเป็นประโยชน์สําหรับการใช้งานต่อสาย.

ALN Ceramic PCBs ได้ถูกออกแบบมาเพื่อตอบสนองคุณภาพและความน่าเชื่อถือสูงสุด การจัดการความร้อนที่พิเศษและการเสร็จผิวชั้นสูงทําให้มันเป็นตัวเลือกที่ดีสําหรับการใช้งานที่หลากหลายรวมถึงเครื่องบินอวกาศ, รถยนต์, ไฟ LED, อุปกรณ์การแพทย์ และอุปกรณ์ความถี่สูงความสามารถในการปรับปรุงของผลิตภัณฑ์กับกระบวนการ OEM และ DFM เพิ่มความน่าสนใจของมันให้กับธุรกิจที่มองหาการแก้ไขที่กําหนดเองที่สอดคล้องกับความต้องการเฉพาะเจาะจงของพวกเขา.

สรุปคือ กระดาน PCB เซรามิก เป็นหลักฐานของการก้าวหน้าในวัสดุอิเล็กทรอนิกส์และกระบวนการผลิตมันคือการก้าวหน้าอย่างสําคัญในวงการของ PCB ที่มีประสิทธิภาพสูงไม่ว่าจะเป็นการใช้งานในอุตสาหกรรมที่เชี่ยวชาญหรืออุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคที่ทันสมัยALN Ceramic PCBs พร้อมที่จะเกินความคาดหวังของโครงการอิเล็กทรอนิกส์ที่ต้องการมากที่สุด.



ลักษณะ:

  • ชื่อสินค้า: บอร์ด PCB เซรามิก
  • ชั้น: 1-8 ชั้น
  • ขนาด PCB: 22mm * 19mm
  • ขั้นต่ําความกว้างเส้น/ระยะห่าง: 0.1mm
  • คอนสแตนตรอัดไฟฟ้า: 6.0-10.0
  • วัสดุ: Al2O3, ALN
  • PCB สับสราทเซรามิก
  • บอร์ดเซรามิกที่มีโลเมเนตเคลือบทองแดง
  • สับสราทโลหะประกอบด้วยเซรามิก


ปริมาตรเทคนิค:

ปริมาตร รายละเอียด
อุณหภูมิการทํางาน -50°C ถึง 150°C
ความสามารถในการนําความร้อน 170 W/mK
พื้นที่เสร็จ ทองดําน้ํา นิเคิล-พัลลาเดียม GLOD
บริการ บริการแบบเดียว / OEM, DFM
ประเภทสินค้า PCB และ PCBA OEM, DFM
ชั้น 1-8 ชั้น
สีหน้ากากผสม สีดํา
เทคนิคพื้นผิว ENIG นิเคิล-พัลลาเดียม GLOD
วัสดุ Al2O3, ALN
ขั้นต่ําความกว้างเส้น/ระยะระหว่าง 0.1 มม.


การใช้งาน:

บอร์ด PCB เซรามิก ด้วยคุณสมบัติที่น่าประทับใจ เช่น สถาน Dielectric ของ 6.0-10.0ตัวเลือกที่มีความซับซ้อนของผิว เช่น Immersion Gold และ nickel-palladium GLOD สีหน้ากาก solder สีดําที่เรียบเนียน เทคนิคผิวที่ทันสมัยรวมถึง ENIG และ nickel-palladium GLODและช่วงอุณหภูมิการทํางาน -50°C ถึง 150°C, พบการนําไปใช้ในรูปแบบและโอกาสที่กว้างขวาง, เนื่องจากการจัดการความร้อนและความน่าเชื่อถือที่ดีกว่า.

สถานการณ์การใช้งานหลักหนึ่งสําหรับบอร์ด PCB เซรามิก โดยเฉพาะอย่างยิ่งบอร์ดเซรามิกที่มีแหลมปูนเคลือบด้วยทองแดง คือในอิเล็กทรอนิกส์ความถี่สูงที่ความสมบูรณ์แบบของสัญญาณเป็นสิ่งสําคัญบอร์ดที่มีความถาวรแบบดียิเลคทริกสูง ทําให้มันเป็นพื้นฐานที่เหมาะสมสําหรับเครื่องขยาย RFองค์ประกอบไมโครเวฟและแอนเทนเน่ในพื้นฐานโทรคมนาคม สภาพแวดล้อมเหล่านี้ต้องการวัสดุที่สามารถทนการเปลี่ยนแปลงอุณหภูมิที่รวดเร็วและรักษาผลงานซึ่งคณะกรรมการ PCB เซรามิกจะจัดการอย่างดี.

ในแวดวงของ PCB การจัดการความร้อนเซรามิก สินค้าส่องแสงในเทคโนโลยีแสง LEDความสามารถในการทํางานอย่างมีประสิทธิภาพในอุณหภูมิสูงโดยไม่ต้องทําลายทําให้ PCB เซรามิก เป็นทางเลือกที่ดีสําหรับการใช้งาน LED ที่อายุยาวและความสม่ําเสมอของการออกแสงเป็นสิ่งสําคัญ. ไลด์พลังงานสูง ที่มีแนวโน้มที่จะสร้างความร้อนในปริมาณที่สําคัญ ได้รับประโยชน์จากความสามารถของ PCB เซรามิคในการ dissipate ความร้อนนี้อย่างมีประสิทธิภาพโดยยืดอายุการใช้งานของสารแก้ไขแสง.

นอกจากนี้ PCB ไฮบริดเซรามิกเป็นตัวเลือกที่นิยมในอุตสาหกรรมรถยนต์ โดยเฉพาะสําหรับการใช้ในหน่วยควบคุมเครื่องยนต์ เซนเซอร์และเครื่องแปลงพลังงานลักษณะที่แข็งแกร่งของแผ่น PCB เซรามิก, สามารถทนอุณหภูมิที่รุนแรงและสภาพที่ยากลําบาก, รับประกันความน่าเชื่อถือและการทํางานในสภาพแวดล้อมรถยนต์ที่ต้องการ.รวมถึงการใช้งานในรถไฟฟ้าที่ประสิทธิภาพและการจัดการความร้อนเป็นกุญแจในการทํางาน.

นอกจากนี้ในสาขาอากาศและการป้องกัน, กระดาน PCB เซรามิกถูกใช้ในระบบที่ต้องการการนําไฟฟ้าสูงและความมั่นคงทางความร้อน.และระบบเรดาร์ได้ประโยชน์จากความแข็งแกร่งของบอร์ดต่อการกระแทกทางความร้อน และความสามารถในการทํางานอย่างต่อเนื่องในความสูงและอุณหภูมิที่แตกต่างกัน.

ในที่สุด ในภาคการแพทย์ บอร์ด PCB เซรามิก ใช้ในอุปกรณ์ระดับสูง เช่น เครื่องสแกนและเครื่อง X-rayความต้องการของความแม่นยําและความมั่นคงในแอพลิเคชั่นเหล่านี้ ไม่สามารถต่อรองได้, และมาตรฐานของบอร์ด PCB เซรามิก รับประกันว่ามันสามารถตอบสนองความต้องการเหล่านี้ โดยให้ผลงานที่คงที่และความน่าเชื่อถือในอุปกรณ์การแพทย์ที่สําคัญ

สรุปคือ บอร์ด PCB เซรามิก ด้วยคุณสมบัติการจัดการทางความร้อนที่โดดเด่น และความแข็งแรงเป็นส่วนประกอบที่หลากหลายสําหรับอุตสาหกรรมที่ต้องการความน่าเชื่อถือสูงและการทํางานในสภาพที่รุนแรงการใช้มันในด้านการสื่อสาร การส่องแสง การผลิตรถยนต์ การบินอากาศ และเทคโนโลยีทางการแพทย์ ย้ําถึงความสามารถในการปรับปรุงและความมั่นใจที่ภาคเหล่านี้มีในความสามารถของมัน



การปรับแต่ง:

PCB การจัดการความร้อนเซรามิกของเราให้ผลงานที่แข็งแกร่งกับช่วงอุณหภูมิการทํางานจาก -50 °C ถึง 150 °C, รับประกันความน่าเชื่อถือในสภาพแวดล้อมที่รุนแรงDFM, ปรับแต่งเพื่อตอบสนองความต้องการการออกแบบและการผลิต

ด้วยสีหน้ากากผสมผสมสีดําที่เรียบเนียน PCB Hybrid Ceramic ของเราไม่เพียงแค่ทํางานได้ดีเท่านั้น แต่ยังมีขอบความงดงามการให้ผลงานปลายทางที่มีคุณภาพสูง และการเชื่อมต่อกันที่น่าเชื่อถือ.

เราให้บริการครบวงจร / OEM, DFM สําหรับ PCB ทองแดงเคลือบเซรามิกของเราจากการตั้งใจถึงการคลอด.



การสนับสนุนและบริการ:

บอร์ด PCB เซรามิกของเราถูกออกแบบมาเพื่อให้การทํางานที่ดีกว่า สําหรับการใช้งานที่ต้องการความสามารถในการนําไฟฟ้าสูงและการกันไฟฟ้าการสนับสนุนและบริการทางเทคนิคของเรามุ่งมั่นที่จะให้ความช่วยเหลือครบวงจรกับคุณตลอดรอบชีวิตของสินค้า, รับประกันการใช้งานที่ดีที่สุดของบอร์ด PCB เซรามิก

การสนับสนุนทางเทคนิครวมถึง:

  • การช่วยเหลือในการเลือกสินค้า เพื่อให้ตรงกับความต้องการเฉพาะของคุณ
  • แนวทางเกี่ยวกับแนวทางที่ดีที่สุดสําหรับการบูรณาการคณะกรรมการภายในระบบของคุณ
  • คําแนะนําเกี่ยวกับการใช้งานและการบํารุงรักษา เพื่อขยายอายุการใช้งานของสินค้า
  • การแก้ไขปัญหาสําหรับปัญหาใด ๆ ที่พบในระหว่างการทํางาน
  • อัพเดทเกี่ยวกับความก้าวหน้าล่าสุดและการปรับปรุงเทคโนโลยีของ PCB Ceramic Board

บริการของเราประกอบด้วย

  • โปรแกรมการออกแบบแบบที่เหมาะสมกับความต้องการการใช้งานพิเศษของคุณ
  • บริการสร้างต้นแบบเพื่อรับรองการออกแบบก่อนการผลิตขนาดใหญ่
  • การผลิตที่มีคุณภาพสูง ด้วยมาตรการควบคุมคุณภาพที่เข้มงวด
  • การจัดส่งที่รวดเร็วและน่าเชื่อถือ เพื่อให้มีเวลาหยุดทํางานน้อยที่สุด
  • การสนับสนุนหลังการขาย สําหรับคําถามหรือข้อสงสัยใด ๆ ที่อาจเกิดขึ้น

เรามุ่งมั่นที่จะให้บริการและสนับสนุนคุณในระดับสูงสุด สําหรับบอร์ด PCB เซรามิคของเรา ทีมงานผู้เชี่ยวชาญของเราพร้อมที่จะช่วยคุณกับความต้องการทางเทคนิคใด ๆรับประกันความพึงพอใจและความสําเร็จของโครงการของคุณ.
