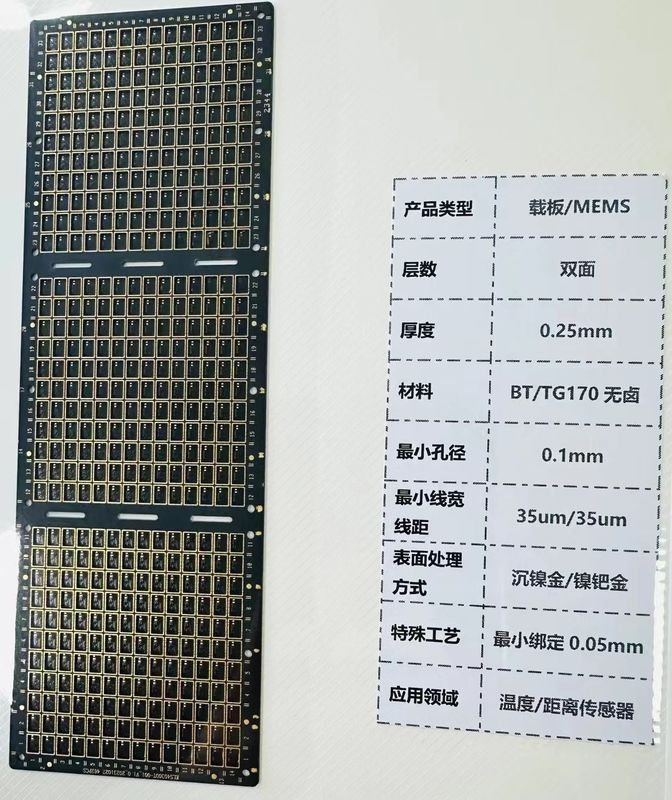

สีเขียว Solder Mask 2 ชั้น PCBs กับ 0.1mm นิ้วรอย RoHS สอดคล้อง
สับสราทเหมือน PCB (พิมพ์แผ่นวงจร) เป็นขั้นตอนการปฏิวัติในอาณาจักรขององค์ประกอบอิเล็กทรอนิกส์ที่ได้รับการออกแบบเพื่อให้มีความทนทานและความสามารถในการทํางานที่สูงกว่าสําหรับการใช้งานต่าง ๆPCBs ที่มี Substrate Layer มาพร้อมกับคุณสมบัติหลากหลายที่ปรับแต่งเพื่อตอบโจทย์ความต้องการที่เข้มงวดของอิเล็กทรอนิกส์ที่ทันสมัยความแม่นยําและความซับซ้อนที่ติดตั้งอยู่ในบอร์ดเหล่านี้ทําให้พวกเขาเป็นทางเลือกที่ดีสําหรับอุปกรณ์มากมายจากอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคถึงอุปกรณ์อุตสาหกรรมระดับสูง
หนึ่งในคุณสมบัติที่โดดเด่นของพานวงจรที่ติดตั้งในพื้นฐานเหล่านี้คือสีสีสีสีขาวมันคือชั้นที่สําคัญ ที่มีข้อมูลสําคัญเกี่ยวกับบอร์ดเองรวมถึงสรรพคุณส่วนประกอบ จุดทดสอบ และเครื่องหมายอื่น ๆ ที่ช่วยในการประกอบ การทดสอบ และการบํารุงรักษา PCBสีขาวให้ความแตกต่างที่ชัดเจนกับรอยทองแดงและหน้ากาก solder, การันตีว่าการติดป้ายจะอ่านและชัดเจน, ซึ่งอํานวยความสะดวกในการใช้งานและการลดความเป็นไปได้ของความผิดพลาดระหว่างกระบวนการผลิตและการจัดการ.
นอกจากนี้ PCB แบบ Substrate Like ประกอบด้วย 2 ชั้น ทําให้มันมีความหลากหลายและมีประโยชน์สําหรับการใช้งานที่หลากหลาย โดยยังคงสมดุลระหว่างความซับซ้อนและประสิทธิภาพในเรื่องของราคาการก่อสร้างสองชั้นทําให้การนําทางของวงจรไฟฟ้าที่ซับซ้อนมากขึ้น, โดยเพิ่มความสามารถในการสนับสนุนส่วนประกอบมากขึ้นและการออกแบบที่ซับซ้อนมากขึ้นเมื่อเทียบกับ PCB ชั้นเดียวแนวทางที่หลากหลายชั้นนี้เป็นหลักฐานของความก้าวหน้าทางเทคนิคที่ได้รับการทําในด้านการผลิต PCB.
น้ําหนักทองแดงของบอร์ดวงจรเหล่านี้ที่มีองค์ประกอบพื้นฐาน เป็นมาตรฐานที่ 1 oz.น้ําหนักนี้คือการวัดความหนาของทองแดงบนแต่ละชั้นและมีความสําคัญในการกําหนดความสามารถในการบรรทุกกระแสของ PCBน้ําหนักทองแดง 1 ออนซ์เป็นทางเลือกทั่วไปสําหรับการใช้งานหลายอย่าง, ให้ความสมดุลที่ดีระหว่างผลงานไฟฟ้าและความแข็งแรงทางกายภาพ. นอกจากนี้,คุณภาพของทองแดงมีบทบาทในการกําหนดความสามารถในการจัดการความร้อนของ PCB, การันตีว่าบอร์ดทํางานอย่างน่าเชื่อถือ ภายใต้ภาระความร้อนที่แตกต่างกัน
การควบคุมอุปสรรคเป็นคุณสมบัติสําคัญอีกอย่างของ PCB แบบ Substrate Like. การควบคุมอุปสรรคมีความสําคัญสําหรับการออกแบบวงจรความเร็วสูง, ที่ความสมบูรณ์แบบของสัญญาณสามารถถูกเสี่ยงโดยความไม่ตรงกันของอุปสรรค.โดยการผลิต PCB ด้วยการควบคุมอุปสรรค, สัญญาณสามารถเดินทางด้วยการบิดเบือนอย่างน้อย ซึ่งเป็นสิ่งจําเป็นในการรักษาผลงานของวงจรความถี่สูงนี่สําคัญมากในแอปพลิเคชั่นที่ความแม่นยําและความสม่ําเสมอของการส่งสัญญาณเป็นสิ่งสําคัญเช่นในสาขาโทรคมนาคมและคอมพิวเตอร์ระดับสูง
ความหนาของบอร์ดวงจรจําแนกพื้นฐานนี้เป็นปัจจัยอื่นที่ทําให้มันแตกต่างออกไป ที่เพียง 0.2 มม ความหนาของบอร์ดเหล่านี้มีน้อยกว่า PCB แบบดั้งเดิมโปรไฟล์ที่บางสุดนี้ทําให้มันเบาขึ้น, การออกแบบที่เรียบเนียนขึ้น ซึ่งเป็นประโยชน์อย่างยิ่งสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยที่ต้องการการพกพาและความจุ โดยไม่เสียสละการทํางานความหนาที่ลดลงไม่ได้เป็นอันตรายกับความทนทานเนื่องจากวัสดุพื้นฐานเป็นที่รู้จักด้วยความสมบูรณ์แบบทางโครงสร้างและความทนทานต่อปัจจัยสิ่งแวดล้อมต่างๆ
โดยสรุป PCB แบบผืนยางเป็นทางออกที่ซับซิสต์ สําหรับอิเล็กทรอนิกส์ในปัจจุบันที่ต้องการ PCB ที่มีชั้นผืนยางชั้นสองชั้นสําหรับวงจรที่ซับซ้อน, น้ําหนักทองแดงแบบสแตนด์ 1 ออนซ์ สําหรับผลงานไฟฟ้าที่ดีที่สุด การควบคุมอุปสรรคเพื่อความสมบูรณ์แบบของสัญญาณบอร์ดวงจรจําแนกพื้นฐานเหล่านี้ถูกออกแบบมาเพื่อตอบสนองความต้องการของการใช้งานที่หลากหลายการบูรณาการของบอร์ดวงจรกับองค์ประกอบพื้นฐาน เป็นส่วนผสมของนวัตกรรม คุณภาพและความน่าเชื่อถือ ที่จําเป็นสําหรับการออกแบบและการผลิตอิเล็กทรอนิกส์ที่คิดไปข้างหน้า
| ปริมาตร | รายละเอียด |
|---|---|
| สีหน้ากากผสม | สีเขียว |
| การควบคุมความคับค้าน | ใช่ |
| การใช้งาน | อุปกรณ์อิเล็กทรอนิกส์ |
| วัสดุ | ABF |
| ความสอดคล้อง Rohs | ใช่ |
| ระยะเวลา | 5-7 วัน |
| ขั้นต่ํา ขนาดหลุม | 0.2 มม. |
| ความหนา | 0.2 มม. |
| สีผ้าไหม | สีขาว |
| ปลายผิว | ทองท่วม |
PCB แบบรองพื้น (พิมพ์แผ่นวงจร) กลายเป็นองค์ประกอบพื้นฐานในอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัย โดยมีบทบาทสําคัญในการใช้งานมากมายบอร์ดวงจรเหล่านี้ที่มีวัสดุพื้นฐานถูกออกแบบเพื่อตอบสนองกับมาตรฐานที่เข้มงวดของอุตสาหกรรมอิเล็กทรอนิกส์รวมถึงความสอดคล้องกับ RoHS (การจํากัดสารอันตราย) ซึ่งรับประกันว่าพวกมันถูกผลิตโดยไม่ใช้วัสดุอันตรายบางชนิด ที่อาจเป็นอันตรายต่อสิ่งแวดล้อมหรือสุขภาพมนุษย์
ความแม่นยําที่ได้รับจากความกว้างของรอยขั้นต่ําและระยะห่างของ 0.1 มิลลิเมตรทําให้ PCB เหล่านี้เหมาะสําหรับการออกแบบวงจรที่ซับซ้อนและมีความหนาแน่นสูงระดับความละเอียดที่ละเอียดดังกล่าวเป็นสิ่งจําเป็นในการลดขนาดเล็กขององค์ประกอบอิเล็กทรอนิกส์ และมีคุณค่าโดยเฉพาะอย่างยิ่งในการใช้งานทางเทคโนโลยีที่ก้าวหน้าลักษณะนี้ได้เพิ่มความสําคัญของบอร์ดวงจรที่มีองค์ประกอบพื้นฐานในการผลิตสมาร์ทโฟน,และอุปกรณ์ขนาดเล็กอื่น ๆ ที่ต้องการการเชื่อมต่ออิเล็กทรอนิกส์ที่ซับซ้อน.
การควบคุมอัมพาตเป็นลักษณะสําคัญอีกอย่างของ PCB แบบสับสราท บอร์ดเหล่านี้ถูกออกแบบมาเพื่อรักษาอัมพาตเฉพาะเฉพาะในเส้นทางและวัสดุไฟฟ้าซึ่งมีความสําคัญในการรักษาความสมบูรณ์แบบของสัญญาณในวงจรอิเล็กทรอนิกส์ความเร็วสูงคุณสมบัตินี้มีความสําคัญเป็นพิเศษในการใช้งาน RF (Radio Frequency) และวงจรดิจิตอลความเร็วสูงที่การรักษาคุณภาพสัญญาณเป็นสิ่งสําคัญ
ด้วยความหนาต่ําสุดเพียง 0.2 มิลลิเมตร บอร์ดวงจรที่ติดในพื้นฐานนี้ ไม่เพียงแค่เบาเท่านั้น แต่ยังยืดหยุ่นในเรื่องของที่สามารถนํามันเข้าด้วยกันโปรไฟล์บางของพวกเขาทําให้พวกเขาสามารถใช้ได้อย่างมีประสิทธิภาพในแอปพลิเคชั่นที่พื้นที่จํากัดเช่น ในเทคโนโลยีที่ใส่ได้ เครื่องมือการแพทย์ และส่วนประกอบเครื่องบินอวกาศความหนาที่ลดลงไม่ได้เสี่ยงการทํางานของบอร์ด แต่กลับเพิ่มการใช้งานของมันในสถานการณ์ที่, PCB ที่ใหญ่กว่าไม่สามารถใช้ได้
การนํา PCB มาใช้ในหลายสาขา แสดงให้เห็นถึงความหลากหลายของ PCB ในโลกของอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคจากอุปกรณ์ที่ง่ายที่สุดจนถึงระบบคอมพิวเตอร์ที่ซับซ้อนที่สุดในภาคอุตสาหกรรม, พวกเขาเป็นส่วนประกอบของการทํางานของเซ็นเซอร์และระบบควบคุม. อุตสาหกรรมรถยนต์พึ่งพากับบอร์ดเหล่านี้สําหรับระบบอิเล็กทรอนิกส์ในรถยนต์และระบบ infotainment,ในขณะที่อยู่ในสาขาโทรคมนาคม, พวกเขาเป็นสิ่งสําคัญสําหรับพื้นฐานที่เป็นพื้นฐานของเครือข่ายมือถือและสื่อสารดาวเทียม
สรุปคือ PCB แบบพื้นฐานที่มีความสอดคล้องกับ RoHS ความกว้าง/ระยะแยกรอยที่แม่นยํา การควบคุมอุปทานและโปรไฟล์บางเป็นสิ่งจําเป็น สําหรับการทํางานและการพัฒนาของอุปกรณ์อิเล็กทรอนิกส์ในขณะที่เทคโนโลยีพัฒนาต่อ และความต้องการสําหรับอุปกรณ์ที่เล็กกว่า เร็วขึ้นและมีประสิทธิภาพมากขึ้นบทบาทของแผ่นวงจรที่มีวัสดุพื้นฐานจะยิ่งสําคัญขึ้น ในการทําให้เกิดนวัตกรรมอิเล็กทรอนิกส์รุ่นต่อไป.
บริการการปรับปรุงสินค้าของเรารับประกันว่า PCBs ของคุณที่มีชั้นพื้นฐาน ตอบสนองความจํากัดอย่างแม่นยําที่ต้องการสําหรับการใช้งานพิเศษของคุณหน้ากากผสมสี: สีเขียวให้บอร์ดวงจรของคุณมีลักษณะมืออาชีพและดั้งเดิมระยะเวลา: 5-7 วัน, รับรองว่าโครงการของคุณอยู่ตามกําหนดการ
PCBs ของเราทั้งหมดที่มีโครงสร้างพื้นฐานความสอดคล้อง Rohs: ใช่, การปฏิบัติตามมาตรฐานสูงสุดสําหรับความปลอดภัยสิ่งแวดล้อมและสุขภาพของผู้ใช้. ความละเอียดเป็นหลักในการออกแบบวงจรขั้นต่ํา ความกว้างรอย / ระยะห่าง: 0.1 มิลลิเมตรสําหรับรูปแบบที่ซับซ้อนและการเชื่อมต่อความหนาแน่นสูง
สําหรับการใช้งานที่ต้องการคุณสมบัติไฟฟ้าเฉพาะเจาะจง เราให้ระบบควบคุมความคับคาย: ใช่, รับประกันว่าแผ่นวงจรที่มีวัสดุพื้นฐานของคุณทํางานอย่างต่อเนื่องและน่าเชื่อถือ ภายใต้สภาพที่แตกต่างกันไว้วางใจเราที่จะจัดส่ง PCB ที่มีคุณภาพสูงและตามความต้องการของคุณ
ผลิตภัณฑ์ Substrate Like PCBs (SLP) ของเราถูกออกแบบให้มีมาตรฐานคุณภาพและความน่าเชื่อถือสูงสุดเราให้การสนับสนุนทางเทคนิคและบริการที่ครบวงจรทีมงานเทคนิคที่มีความชํานาญของเราพร้อมที่จะให้คําแนะนําเกี่ยวกับรายละเอียดสินค้า ขั้นตอนการติดตั้ง วิธีแก้ปัญหา และเทคนิคการปรับปรุงผลงานนอกจากนี้, เราให้บริการเพื่อช่วยในการท้าทายการออกแบบ การเลือกวัสดุ และการพิจารณาการวางแผน เพื่อให้แน่ใจว่าผลิตภัณฑ์ SLP ของคุณจะตอบสนองความต้องการและความต้องการการใช้งานเฉพาะเจาะจงของคุณสําหรับปัญหาใด ๆ ที่ไม่สามารถแก้ไขได้จากระยะไกลเรามีระบบในการคืนสินค้าและซ่อมแซม เพื่อลดเวลาหยุดทํางานให้น้อยที่สุด และให้การดําเนินงานของคุณกลับมาเป็นที่เรียบร้อยอย่างรวดเร็วกรุณาทราบว่าบริการของเราอาจต้องมีเงื่อนไขและเงื่อนไขบางอย่างและเราเชิญคุณให้คุ้นเคยกับสิ่งเหล่านี้ เมื่อคุณซื้อสินค้าของเรา
ส่งข้อสอบของคุณตรงมาหาเรา
