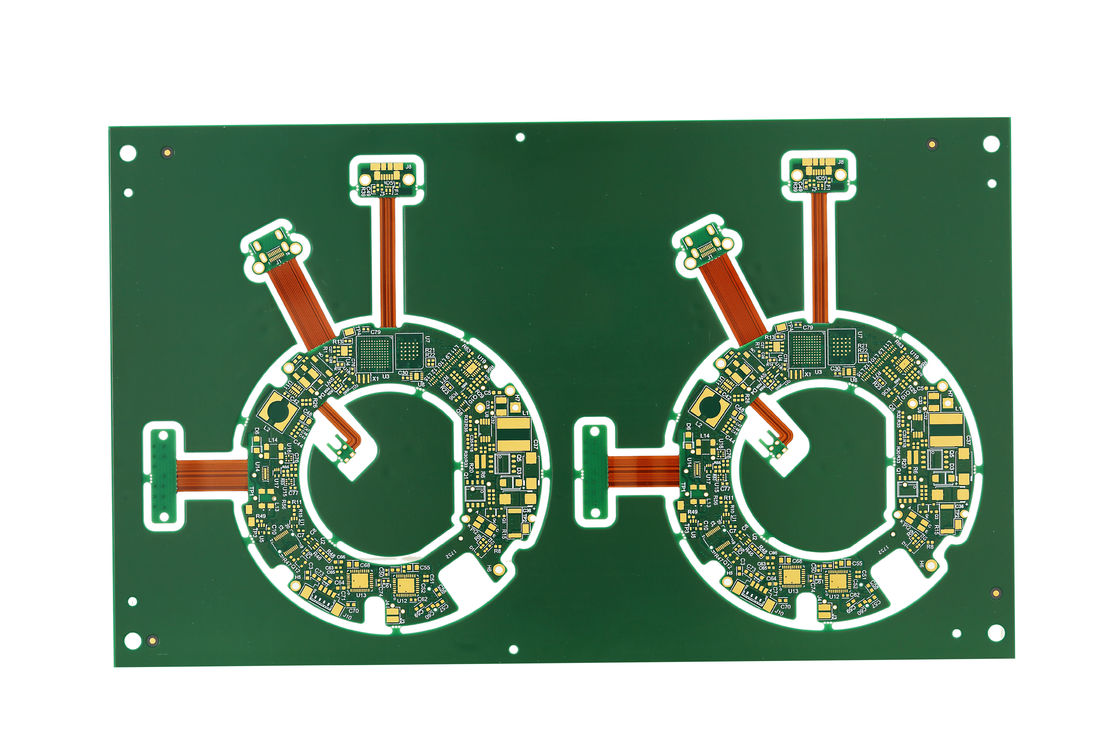

ความยืดหยุ่น การประกอบ PCB แบบแน่นยืดหยุ่น 52L Max Layer Bend Radius 0.5-10Mm
ผลิตภัณฑ์ Rigid Flex PCB เป็นทางออกที่ทันสมัยที่รวมข้อดีของทั้งแผ่นวงจรพิมพ์ที่แข็งแรง (PCB) และวงจรยืดหยุ่นออกแบบสําหรับการใช้งานที่ความน่าเชื่อถือและความหลากหลายของบอร์ดเป็นสิ่งสําคัญ, PCB Rigid Flex ยืนยันในตลาดด้วยผลงานที่โดดเด่นและความสามารถในการปรับปรุงกับการตั้งค่าอิเล็กทรอนิกส์ที่ซับซ้อนซึ่งมีความยาวตั้งแต่ 1-8 ครั้ง, ทําให้มันสมบูรณ์แบบสําหรับการใช้งานแบบไดนามิกที่ PCB ต้องทนต่อการบิดและการปรับปรุงบ่อย ๆ
หนึ่งในลักษณะที่สําคัญที่สุดของ PCB Rigid Flex ของเราคือคุณสมบัติ sanforized ของมัน ซึ่งรับประกันการเชื่อมต่อระหว่างพื้นที่ความหนาแน่นสูงคุณสมบัตินี้เป็นประโยชน์โดยเฉพาะอย่างยิ่งเมื่อมันมาถึงการลดขนาดเล็กและความจําเป็นที่จะบรรจุฟังก์ชันมากขึ้นในพื้นที่เล็ก ๆนอกจากนี้เทคนิคการเจาะหลังที่ใช้ในการผลิตแผ่นเหล่านี้ยังให้ผลงานที่เพิ่มขึ้นโดยการลดเสียงสัญญาณและปรับปรุงความสมบูรณ์ของสัญญาณโดยเฉพาะในการออกแบบวงจรความเร็วสูง.
PCBs Rigid Flex ของเราถูกออกแบบมาเพื่อรองรับองค์ประกอบหลายประเภทรวมถึงอุปกรณ์การติดตั้งพื้นผิว (SMD), Ball Grid Arrays (BGA), และ Dual In-line Packages (DIP) ฯลฯความหลากหลายนี้ทําให้การบูรณาการของส่วนประกอบต่างๆที่จําเป็นสําหรับการประกอบอิเล็กทรอนิกส์ที่ซับซ้อน, ทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับการใช้งานที่หลากหลายในอุตสาหกรรม เช่น การบินอวกาศ, อุปกรณ์การแพทย์, ทหาร, และอิเล็กทรอนิกส์ผู้บริโภค
รังสีโค้งของ PCB Rigid Flex ของเราเป็นรายละเอียดที่สําคัญอีกอย่าง ตั้งแต่ 0.5mm ที่อ่อนโยนไปจนถึง 10mm ที่แข็งแกร่งกว่าระดับรัศมีโค้งนี้ทําให้นักออกแบบมีความยืดหยุ่นในการสร้างการออกแบบ ergonomic และพื้นที่ที่รู้มากขึ้น, รับประกันว่าแผ่นสามารถพับหรือบิดเพื่อเข้ากับพื้นที่ที่แคบโดยไม่เสี่ยงการทํางานหรือความน่าเชื่อถือของมัน
ขนาดของ Rigid Flex PCB คือ 41.55*131 มิลลิเมตร ซึ่งเป็นขนาดเล็กที่เหมาะสําหรับชุดของอุปกรณ์และอุปกรณ์อิเล็กทรอนิกส์มิตินี้ได้รับการปรับปรุงให้ดีที่สุดเพื่อให้มีการสมดุลระหว่างการใช้งานและความประหยัดของพื้นที่, การันตีว่าแม้กระทั่งกับส่วนที่แข็งและยืดหยุ่นของกระดาษสามารถรองรับภายในปัจจัยรูปแบบของผลิตภัณฑ์ที่หลากหลาย.
เทคโนโลยี Flexible Rigid Circuit Board ที่มีอยู่ในผลิตภัณฑ์ของเรา เป็นหลักฐานของการนวัตกรรมและความก้าวหน้าในอุตสาหกรรม PCBเทคโนโลยีนี้ทําให้มีการผสมผสานของพื้นฐานที่แข็งแรงและยืดหยุ่นที่ laminated กันในโครงสร้างเดียว, ให้ทั้งความแข็งแรงของ PCB ที่แข็งแกร่งและความหลากหลายของวงจรยืดหยุ่น. ผลลัพธ์คือบอร์ดทนต่อการสั่นสะเทือนและกระแทกมากขึ้น, เพิ่มความทนทานและอายุการใช้งานของมัน.
อีกคําหนึ่งที่เหมือนกันกับผลิตภัณฑ์ของเราคือ Rigid Flex Printed Wiring Board คําศัพท์นี้เน้นถึงความสามารถด้านสายไฟที่ซับซ้อนของพานซึ่งเป็นสิ่งจําเป็นในการบรรลุการเคลื่อนที่ความหนาแน่นสูงที่จําเป็นสําหรับวงจรอิเล็กทรอนิกส์ที่ซับซ้อนการเชื่อมต่อไฟฟ้าถูกออกแบบมาเพื่อรักษาความสมบูรณ์แบบของสัญญาณในขณะที่ถูกนําผ่านทั้งพื้นที่ที่แข็งและยืดหยุ่นของ PCB, รับประกันผลประกอบการไฟฟ้าที่สม่ําเสมอทั่วบอร์ด.
ในที่สุด กระดานวงจรแข็งยืดหยุ่น (Flexible Stiff Circuit Board) ได้อธิบายถึงลักษณะสองแบบของสินค้านี้ it is precisely this combination that allows the Rigid Flex PCB to maintain a rigid backbone for component mounting and support while providing the necessary flex for conforming to specific design constraints and mechanical requirements.
สรุปผลิตภัณฑ์ Rigid Flex PCB เป็นทางออกที่ซับซ้อนและหลากหลาย สําหรับความต้องการของอิเล็กทรอนิกส์ที่ทันสมัย ความยืดหยุ่น ความหนาแน่นสูง การสนับสนุนส่วนประกอบและขนาดที่ปรับปรุงให้เป็นตัวเลือกที่โดดเด่นสําหรับการใช้งานที่ต้องการความน่าเชื่อถือและความสามารถปรับปรุงการบูรณาการของ Flexible Rigid Circuit Board, Rigid Flex Printed Wiring Board, และการนํามาใช้งานในระบบออนไลน์และ Flexible Stiff Circuit Board เทคโนโลยีในผลิตภัณฑ์หนึ่งรับประกันว่ามันตอบสนองมาตรฐานคุณภาพและการทํางานที่สูงสุด.
| คุณสมบัติ | รายละเอียด |
|---|---|
| การบวกผิว | HASL LF |
| ขนาด | 41.55*131 มิลลิเมตร |
| ชั้น PCB | 1-28ชั้น |
| Radius Bend (รัศมีโค้ง) | 0.5-10 มิลลิเมตร |
| ซานฟอริซ | ความหนาแน่นสูงในท้องถิ่น |
| แผ่นสูงสุด | 52L |
| ความยืดหยุ่น | 1-8 ครั้ง |
| ขั้นต่ําของรอย / สเปซ | 0.1 มม. |
| การเบี่ยงเบนตําแหน่งรู | ± 0.05 มม. |
| จํานวนชั้น | 4 ชั้น |
4 layer Rigid Flex PCB เป็นชนิดที่ซับซ้อนของ Flexible Rigid Circuit Board ซึ่งถูกออกแบบมาเพื่อให้มีการผสมผสานความแข็งแกร่งของ PCB ที่แข็งแกร่งกับความหลากหลายของวงจรที่ยืดหยุ่นการผสมผสานนี้ทําให้มันเป็นทางเลือกที่เหมาะสมสําหรับการใช้งานที่กว้างขวางที่พื้นที่เป็นพรีเมียมและวงจรที่ซับซ้อนที่จําเป็นความสามารถของบอร์ดในการบิดกับรัศมีบิดที่วัดจาก 0.5-10 มิลลิเมตร ทําให้มันสามารถพับหรือบิดเพื่อเข้ากับห้องที่แน่นทําให้มันเป็นตัวสมัครที่สมบูรณ์แบบ สําหรับการออกแบบสินค้าที่ต้องการมากที่สุด.
บอร์ดวงจรพิมพ์แบบยืดหยุ่นแข็งแรง เหมาะสําหรับการใช้งานแบบไดนามิกหรือยืดหยุ่นสูงบอร์ดจะให้ความน่าเชื่อถือและอายุยืน แม้ในสภาพแวดล้อมที่ยากลําบากที่สุดตัวเลือกการบําบัด เช่น ENIG, OSP, Immersion Gold/Tin/Silver รับประกันความเรียบดีของพื้นผิวที่ดีและให้ความคุ้มกันพื้นผิวที่จําเป็นต่อการออกซิเดนเพิ่มความสามารถในการผสมของส่วนประกอบต่างๆ เช่น SMDBGA และ DIP
ในส่วนของการใช้งานหลายอย่างของมัน บอร์ดวงจรแข็งแบบพับเป็นสัญลักษณ์หลักในอุตสาหกรรมอากาศ ที่อุปกรณ์ต้องทนต่อสภาพแวดล้อมที่รุนแรงมันยังถูกใช้ในอุปกรณ์การแพทย์, ที่ความยืดหยุ่นและความน่าเชื่อถือเป็นสิ่งสําคัญสําหรับทั้งเทคโนโลยีที่ใส่และเครื่องมือวินิจฉัยที่ซับซ้อน นอกจากนี้ภาคอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคได้รับประโยชน์อย่างมากจากเทคโนโลยีนี้การนํามันไปใช้ในทุกสิ่งทุกอย่าง ตั้งแต่สมาร์ทโฟน ถึงกล้องที่ทันสมัย, ที่การออกแบบที่ประหยัดพื้นที่เป็นสิ่งสําคัญโดยไม่เสียสละในการทํางานของสัญญาณความเร็วสูง
การใช้งานในอุตสาหกรรมรถยนต์ เป็นอีกพื้นที่หนึ่งที่ PCBs ที่แข็งแกร่งและยืดหยุ่นนี้เป็นสิ่งจําเป็นโครงการแก้ไขวงจรที่มีประสิทธิภาพสูง สามารถทนต่อการสั่นสะเทือนและการหมุนเวียนของความร้อนในบริเวณอุตสาหกรรม PCB 4 ชั้น Rigid Flex ใช้ในเครื่องจักรที่ซับซ้อนและแขนหุ่นยนต์ให้ความยืดหยุ่นและความสามารถปรับปรุงที่จําเป็นสําหรับการดําเนินงานอย่างต่อเนื่องและเข้มงวดในที่สุด ในด้านโทรคมนาคม บอร์ดเหล่านี้เป็นส่วนสําคัญในการอํานวยความสะดวกในการบรรจุความหนาแน่นและความเร็วสูงของความต้องการของอุปกรณ์เครือข่าย
สรุปคือ 4 ชั้น Rigid Flex PCB เป็นส่วนประกอบที่จําเป็นในอิเล็กทรอนิกส์ที่ทันสมัย การใช้งานของมันยาวไปทั่วอุตสาหกรรมต่าง ๆ จากเครื่องบินอวกาศ ไปยังโทรคมนาคมซึ่งการรวมความยืดหยุ่นกับความสมบูรณ์แบบทางโครงสร้าง ไม่เพียงแต่เป็นประโยชน์ แต่ยังเป็นในหลายกรณี มันสําคัญมากต่อการทํางานของอุปกรณ์
ผลิตภัณฑ์ Rigid Flex PCB ของเรานําเสนอบริการการปรับแต่งสินค้าที่โดดเด่น เพื่อตอบสนองความต้องการการออกแบบเฉพาะเจาะจงของคุณเราให้ความแม่นยําในทุกแผ่นวงจรที่เราผลิตความสามารถของเราขยายไปถึงจํานวนชั้นสูงสุด 52L, ให้ความยืดหยุ่นมากมายสําหรับการออกแบบที่ซับซ้อน. เลือกจากหลายชั้น PCB, ให้ 1-28 layer เพื่อรองรับความต้องการของโครงการของคุณ
สําหรับคนที่ต้องการแบบสแตนดาร์ด ไม่มีชั้น เรานําเสนอตัวเลือกที่น่าเชื่อถือได้ 4 ชั้น PCB ผูกแน่นและยืดหยุ่นทําให้เกิดการใช้งานแบบไดนามิก เมื่อการเคลื่อนไหวเป็นสิ่งจําเป็นนอกจากนี้ การสร้างบอร์ดวงจรแข็งยืดหยุ่นของเราทําให้แน่ใจว่า ในขณะที่บอร์ดสามารถบิดได้ พวกเขายังคงความแข็งแรงของพวกเขา
PCBs Rigid Flex ของเรายังเป็นแผ่นวงจรแข็งแบบพับได้ทําให้พวกเขาเป็นตัวเลือกที่เหมาะสมสําหรับการใช้งานที่ต้องการการพับและบิด โดยไม่เสี่ยงต่อความสมบูรณ์แบบของวงจร. ปรับปรุง PCB Rigid Flex ของคุณกับเราและได้รับประโยชน์จากผสมผสานที่สมบูรณ์แบบของความยืดหยุ่นและความแข็งแรงสําหรับโครงการอิเล็กทรอนิกส์ของคุณ
ผลิตภัณฑ์ Rigid Flex PCB ได้รับการสนับสนุนจากชุดการสนับสนุนทางเทคนิคและบริการที่ครบวงจรที่ได้รับการออกแบบเพื่อให้แน่ใจว่ามีระดับการทํางานและความน่าเชื่อถือสูงสุดทีมงานเทคนิคที่มีประสบการณ์ของเราพร้อมที่จะช่วยกับรายละเอียดสินค้า, การพิจารณาด้านการออกแบบ และแนวทางการบูรณาการ เพื่อปรับปรุงฟังก์ชันของ Rigid Flex PCB ในแอปพลิเคชั่นของคุณ
เรานําเสนอเอกสารรายละเอียด รวมถึงใบข้อมูล คู่มือการออกแบบ และวัสดุอ้างอิงทางเทคนิค เพื่อสนับสนุนความพยายามด้านวิศวกรรมของคุณ สําหรับโครงการที่ซับซ้อนหรือแก้ปัญหาบริการของเรารวมถึงการตรวจสอบการออกแบบ, การวิเคราะห์ความสมบูรณ์แบบของสัญญาณ และการจัดการความร้อน เพื่อช่วยคุณในการแก้ปัญหาการออกแบบ
Our commitment to quality means we provide extensive testing and validation services to guarantee that your Rigid Flex PCB meets all industry standards and certifications required for your specific use caseจากการทดสอบต้นแบบจนถึงการตรวจสอบผลิตสุดท้าย เราพร้อมที่จะรองรับความต้องการของคุณในทุกขั้นตอนของวงจรชีวิตของสินค้า
เพื่อการปรับปรุงอย่างต่อเนื่อง และอยู่ข้างหน้าความก้าวหน้าทางเทคโนโลยีเรายังให้บริการฝึกอบรมและทรัพยากรการศึกษา เพื่อให้ทีมงานของคุณรู้เกี่ยวกับแนวโน้มล่าสุดและแนวปฏิบัติที่ดีที่สุดในเทคโนโลยี Rigid Flex PCB.
กรุณาสังเกตว่า ในขณะที่เราพยายามที่จะให้การสนับสนุนครบวงจร บริการของเราไม่รวมถึงการสนับสนุนในสถานที่การสนับสนุนทางเทคนิคทั้งหมดจะให้บริการทางไกลผ่านแพลตฟอร์มสื่อสารดิจิตอลต่างๆ.
ส่งข้อสอบของคุณตรงมาหาเรา
