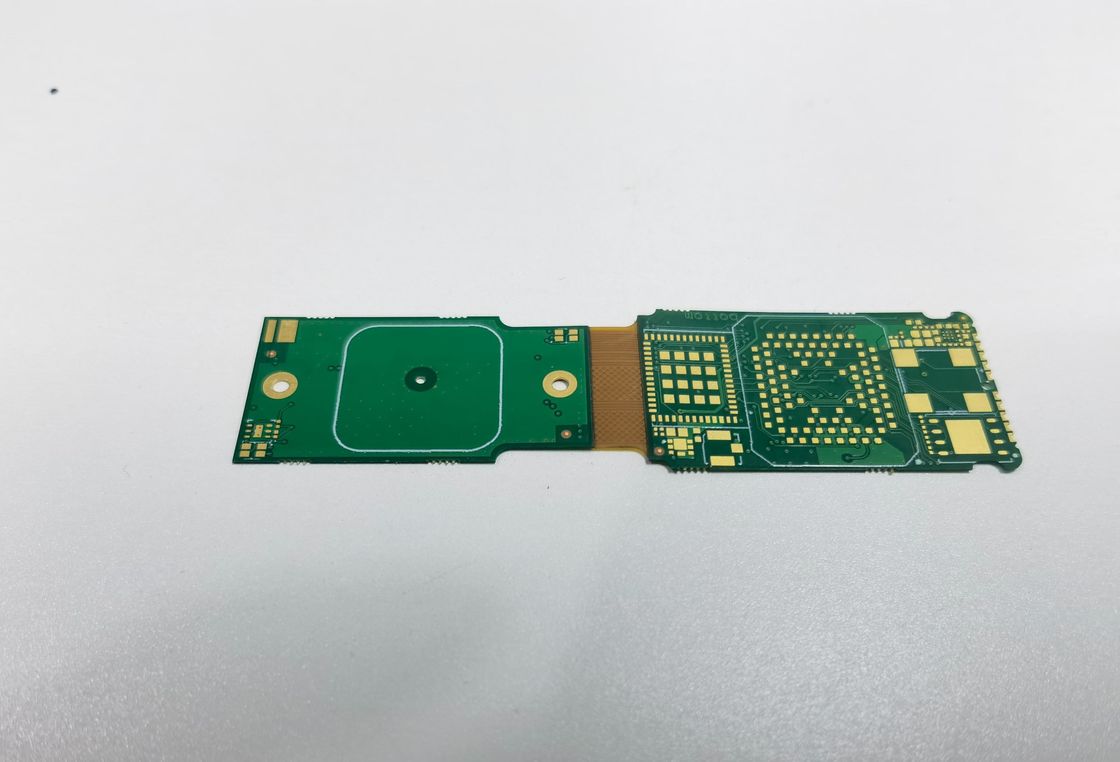

แผงวงจรพิมพ์แบบแข็ง-ยืดหยุ่นพร้อมการเคลือบผิว ENIG 4 ชั้น FR4/Polyimide HDI 1+N+1
แผงวงจรพิมพ์แบบแข็ง-ยืดหยุ่น (Rigid Flex PCB) เป็นส่วนประกอบที่ซับซ้อนและมีความหลากหลายสูง ซึ่งนิยมใช้ในการใช้งานอิเล็กทรอนิกส์สมัยใหม่หลากหลายประเภท ที่พื้นที่จำกัดและต้องการความน่าเชื่อถือสูง ผลิตภัณฑ์นี้ผสมผสานคุณสมบัติที่ดีที่สุดของเทคโนโลยีวงจรแบบแข็งและแบบยืดหยุ่นเข้าด้วยกันอย่างลงตัว เพื่อนำเสนอโซลูชันที่เหนือกว่าสำหรับความท้าทายทางอิเล็กทรอนิกส์ที่ซับซ้อน แผงวงจรพิมพ์แบบแข็ง-ยืดหยุ่นโดยพื้นฐานแล้วคือแผงวงจรแบบไฮบริดที่มีส่วนผสมของซับสเตรตแบบแข็งและแบบยืดหยุ่นที่ถูกเคลือบเข้าด้วยกันเป็นโครงสร้างเดียว
แผงวงจรพิมพ์แบบแข็ง-ยืดหยุ่น 4 ชั้น เป็นรุ่นเฉพาะในกลุ่มผลิตภัณฑ์นี้ ซึ่งมีถึงสี่ชั้นที่แตกต่างกัน นำเสนอระดับความซับซ้อนและฟังก์ชันการทำงานที่สำคัญ การกำหนดค่านี้ช่วยให้สามารถเดินสายที่ซับซ้อนยิ่งขึ้นและความหนาแน่นของส่วนประกอบที่สูงขึ้น ซึ่งเหมาะอย่างยิ่งสำหรับอุปกรณ์อิเล็กทรอนิกส์ขั้นสูง การออกแบบที่พิถีพิถันของผลิตภัณฑ์นี้รับประกันประสิทธิภาพคุณภาพสูง โดยมีความคลาดเคลื่อนของตำแหน่งรูเพียง ±0.05 มม. ความแม่นยำนี้ช่วยให้สามารถวางส่วนประกอบได้อย่างแม่นยำและการเชื่อมต่อที่เชื่อถือได้ ซึ่งมีความสำคัญอย่างยิ่งในการใช้งานที่ทุกไมครอนมีความสำคัญ
หนึ่งในคุณสมบัติที่โดดเด่นของแผงวงจรพิมพ์แบบแข็ง-ยืดหยุ่นคือข้อกำหนดขั้นต่ำของลายวงจร/ระยะห่างที่น่าทึ่งที่ 0.1 มม. สิ่งนี้ช่วยให้สามารถสร้างเส้นและระยะห่างที่ละเอียดอย่างไม่น่าเชื่อ ทำให้สามารถบรรจุวงจรได้มากขึ้นในพื้นที่ที่เล็กลงโดยไม่กระทบต่อคุณสมบัติทางไฟฟ้าหรือความสมบูรณ์ของสัญญาณ นี่เป็นข้อได้เปรียบอย่างยิ่งสำหรับการใช้งานสัญญาณความเร็วสูงหรือสำหรับอุปกรณ์ที่จำเป็นต้องประหยัดพื้นที่
ความสามารถในการปรับตัวของแผงวงจรพิมพ์แบบแข็ง-ยืดหยุ่นนั้นเน้นย้ำด้วยช่วงความยืดหยุ่น ซึ่งครอบคลุมตั้งแต่ความสามารถในการงอ 1 ถึง 8 เท่า คุณสมบัตินี้คือสิ่งที่ทำให้แผงวงจรแบบแข็ง-ยืดหยุ่นมีชื่อเรียก เนื่องจากสามารถงอหรือพับได้ระหว่างการติดตั้งหรือการบำรุงรักษาโดยไม่ทำให้วงจรเสียหาย คุณสมบัตินี้มีความสำคัญอย่างยิ่งในการใช้งานที่แผงวงจรต้องปรับให้เข้ากับรูปร่างเฉพาะ หรือเมื่อแผงวงจรจะต้องมีการเคลื่อนไหวหรือการขยายตัวจากความร้อน
ด้วยช่วงชั้น PCB ที่กว้างตั้งแต่ 1 ถึง 28 ชั้น แผงวงจรพิมพ์แบบแข็ง-ยืดหยุ่นสามารถปรับแต่งให้ตรงตามข้อกำหนดเฉพาะของการใช้งานใดๆ ไม่ว่าจะเป็นการออกแบบชั้นเดียวแบบง่ายๆ หรือโครงสร้างหลายชั้นที่ซับซ้อน ชั้นที่เพิ่มเข้ามาสามารถใช้สำหรับการกระจายพลังงาน การเดินสายสัญญาณ หรือเพื่อรองรับส่วนประกอบอิเล็กทรอนิกส์เพิ่มเติม ทำให้ผู้ออกแบบมีอิสระในระดับสูงในการจัดวางและฟังก์ชันการทำงานของอุปกรณ์อิเล็กทรอนิกส์ของตน
นอกจากนี้ แผงวงจรพิมพ์แบบแข็ง-ยืดหยุ่นยังเป็นที่รู้จักในด้านความทนทานและความน่าเชื่อถือ การผสมผสานระหว่างส่วนประกอบแบบแข็งและแบบยืดหยุ่นช่วยให้แผงวงจรแบบพับได้ทนทานต่อสภาพแวดล้อมที่รุนแรง รวมถึงการสั่นสะเทือนและแรงกระแทกสูง ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานด้านการป้องกันประเทศ การบินและอวกาศ การแพทย์ และยานยนต์ ซึ่งความน่าเชื่อถือเป็นสิ่งที่ไม่สามารถต่อรองได้
โดยสรุป แผงวงจรพิมพ์แบบแข็ง-ยืดหยุ่น 4 ชั้น เป็นผลิตภัณฑ์ที่โดดเด่นด้วยการออกแบบที่แม่นยำ ความยืดหยุ่นในการออกแบบ และประสิทธิภาพที่แข็งแกร่ง เป็นเครื่องพิสูจน์ถึงความก้าวหน้าในเทคโนโลยี PCB โดยมีความคลาดเคลื่อนของตำแหน่งรูเพียง ±0.05 มม. และลายวงจร/ระยะห่างขั้นต่ำที่ 0.1 มม. ช่วงของ PCB 1-28 ชั้น ให้ความสามารถในการปรับตัวที่กว้างขวางสำหรับการใช้งานที่หลากหลาย ในขณะที่ความยืดหยุ่นในการงอ 1-8 เท่า ช่วยให้มั่นใจได้ว่าแผงวงจรสามารถใช้ในสภาพแวดล้อมที่ต้องการมากที่สุด ไม่ว่าการใช้งานจะต้องการแผงวงจรแบบแข็ง-ยืดหยุ่น แผงวงจรแบบพับได้ หรือแผงวงจรพิมพ์แบบแข็ง-ยืดหยุ่น ผลิตภัณฑ์นี้จะมอบโซลูชันที่เชื่อถือได้และมีประสิทธิภาพสำหรับความต้องการอิเล็กทรอนิกส์ที่ซับซ้อน
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| วัสดุ | FR4, Polyimide, PET |
| การตัดแต่ง | การกัด, V-CUT, การลบมุม |
| รัศมีการงอ | 0.5-10 มม. |
| ชั้น PCB | 1-28 ชั้น |
| ลายวงจร/ระยะห่างขั้นต่ำ | 0.1 มม. |
| การบำบัด | ENIG/OSP/Immersion Gold/Tin/Silver |
| จำนวนชั้น | 4 ชั้น |
| ขนาด | 41.55*131 มม. |
| Sanforized | ความหนาแน่นสูงเฉพาะจุด, เจาะรูย้อนกลับ |
| ความคลาดเคลื่อนของตำแหน่งรู | ±0.05 มม. |
แผงวงจรแบบแข็ง-ยืดหยุ่น ซึ่งรวมการบำบัดระดับไฮเอนด์ เช่น ENIG, OSP, Immersion Gold/Tin/Silver ได้รับการออกแบบมาเพื่อตอบสนองความต้องการที่ซับซ้อนของการใช้งานอิเล็กทรอนิกส์สมัยใหม่ โซลูชันแบบไฮบริดนี้ผสมผสานความยืดหยุ่นของวงจรแบบยืดหยุ่นเข้ากับความแข็งแรงและการรองรับของแผงวงจรแบบแข็ง ทำให้สามารถรวมเข้ากับสภาพแวดล้อมแบบไดนามิกที่หลากหลายได้อย่างราบรื่น ด้วยลายวงจร/ระยะห่างขั้นต่ำที่ 0.1 มม. และคุณสมบัติความหนาแน่นสูงเฉพาะจุดที่เสริมด้วยเทคโนโลยีการเจาะรูย้อนกลับ แผงวงจรเหล่านี้จึงเหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการการออกแบบที่ซับซ้อนและความน่าเชื่อถือในการเชื่อมต่อที่เพิ่มขึ้น
หนึ่งในคุณสมบัติที่สำคัญที่สุดของแผงวงจรแบบแข็ง-ยืดหยุ่นคือความสามารถในการงอ ด้วยรัศมีการงอตั้งแต่ 0.5 ถึง 10 มม. แผงวงจรเหล่านี้สามารถขึ้นรูปให้พอดีกับพื้นที่แคบหรือผิดปกติ ทำให้เหมาะอย่างยิ่งสำหรับเทคโนโลยีสวมใส่ อุปกรณ์ทางการแพทย์ และส่วนประกอบการบินและอวกาศ ความสามารถในการปรับตัวของแผงวงจรพิมพ์แบบแข็ง-งอได้ ช่วยให้สามารถงอซ้ำๆ ได้โดยไม่กระทบต่อความสมบูรณ์ของวงจร ซึ่งมีความสำคัญอย่างยิ่งสำหรับผลิตภัณฑ์ที่มีการเคลื่อนไหวอย่างต่อเนื่องหรือต้องทนทานต่อสภาพที่รุนแรง
นอกจากนี้ ความแม่นยำของเทคนิคการตัดแต่ง เช่น การกัด, V-CUT, และการลบมุม ช่วยให้มั่นใจได้ว่าแผงวงจรแต่ละแผงได้รับการปรับแต่งให้ตรงตามข้อกำหนดเฉพาะของผลิตภัณฑ์ การตัดแต่งที่แม่นยำช่วยลดความเครียดบนแผงวงจรระหว่างการงอและการติดตั้ง ซึ่งช่วยยืดอายุการใช้งานของผลิตภัณฑ์ เทคโนโลยีการขึ้นรูปเหล่านี้ยังช่วยให้การประกอบและถอดประกอบง่ายขึ้น ซึ่งเป็นประโยชน์อย่างมากระหว่างการบำรุงรักษาหรือการอัปเกรด
แผงวงจรแบบแข็ง-ยืดหยุ่นยังมีคุณสมบัติ Sanforized ซึ่งหมายถึงบริเวณที่มีความหนาแน่นสูงเฉพาะจุดที่ได้รับการบำบัดเป็นพิเศษเพื่อให้มั่นใจในเสถียรภาพทางกลของแผงวงจร คุณสมบัตินี้ ร่วมกับรัศมีการงอที่คำนวณมาอย่างดี ให้แพลตฟอร์มที่แข็งแกร่งสำหรับการใช้งานสัญญาณความเร็วสูงและคลื่นความถี่สูง ซึ่งความสมบูรณ์ของสัญญาณมีความสำคัญสูงสุด
โดยสรุป แผงวงจรแบบแข็ง-ยืดหยุ่นเป็นตัวอย่างของความอเนกประสงค์และความทนทาน ทำให้เป็นตัวเลือกที่สมบูรณ์แบบสำหรับการใช้งานที่หลากหลาย ไม่ว่าจะเป็นสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคที่ต้องการรูปแบบที่บางและงอได้ หรือสำหรับเครื่องจักรในอุตสาหกรรมที่ต้องการความแม่นยำและความน่าเชื่อถือสูง แผงวงจรพิมพ์แบบแข็ง-งอได้เป็นเครื่องพิสูจน์ถึงความก้าวหน้าในเทคโนโลยี PCB
ผลิตภัณฑ์ Rigid Flex PCB ของเราได้รับการออกแบบมาเพื่อตอบสนองข้อกำหนดที่เข้มงวดที่สุดในอุตสาหกรรมอิเล็กทรอนิกส์ ด้วยความคลาดเคลื่อนของตำแหน่งรูที่แม่นยำ ±0.05 มม. แผงวงจรพิมพ์แบบงอได้ของเราจึงรับประกันความแม่นยำที่ยอดเยี่ยมในการวางส่วนประกอบ เพื่อรองรับการใช้งานที่หลากหลาย เรานำเสนอการกำหนดค่า 4 ชั้นมาตรฐาน พร้อมความเป็นไปได้ในการขยายสูงสุดถึง 52 ชั้น ทำให้แผงวงจรของเราเหมาะสำหรับการออกแบบที่ซับซ้อนและมีความหนาแน่นสูง
สร้างจากวัสดุคุณภาพสูง เช่น FR4, Polyimide และ PET แผงวงจรพิมพ์แบบแข็ง-งอได้ของเรามีความทนทานและยืดหยุ่น ทำให้ประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมแบบไดนามิก ข้อกำหนดลายวงจร/ระยะห่างขั้นต่ำที่ 0.1 มม. บนแผงวงจรของเราช่วยให้ความสมบูรณ์ของสัญญาณความเร็วสูงและการวางส่วนประกอบที่กะทัดรัด
แผงวงจรพิมพ์แบบแข็ง-ยืดหยุ่นที่เรานำเสนอเป็นโซลูชันที่เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการการผสมผสานระหว่างความแข็งแรงและความยืดหยุ่น บริการปรับแต่งของเราช่วยให้มั่นใจได้ว่าข้อกำหนดการออกแบบเฉพาะของคุณจะได้รับการตอบสนองด้วยความแม่นยำและความน่าเชื่อถือ เพื่อให้ผลิตภัณฑ์ของคุณทำงานได้ดีที่สุดในทุกกรณีการใช้งาน
ผลิตภัณฑ์ Rigid Flex PCB ผสมผสานสิ่งที่ดีที่สุดของทั้งแผงวงจรแบบแข็งและวงจรแบบยืดหยุ่นที่รวมอยู่ในหน่วยเดียว ทำให้มีช่วงการใช้งานที่หลากหลายยิ่งขึ้น การสนับสนุนทางเทคนิคและบริการของเราสำหรับ Rigid Flex PCB ได้รับการออกแบบมาเพื่อให้แน่ใจว่าคุณสามารถใช้ประโยชน์จากความสามารถของผลิตภัณฑ์ได้อย่างเต็มที่และแก้ไขปัญหาที่อาจเกิดขึ้น
การสนับสนุนทางเทคนิคของเราครอบคลุมความช่วยเหลือในการแก้ไขปัญหาอย่างครอบคลุม เพื่อช่วยวินิจฉัยและแก้ไขปัญหาการดำเนินงานใดๆ ที่คุณอาจพบกับ Rigid Flex PCB ไม่ว่าคุณจะประสบปัญหาเกี่ยวกับการเชื่อมต่อ ความยืดหยุ่น หรือแง่มุมอื่นๆ ของผลิตภัณฑ์ ช่างผู้มีประสบการณ์ของเราพร้อมให้คำแนะนำจากผู้เชี่ยวชาญแก่คุณ
นอกจากนี้ เรายังมีบริการหลากหลายเพื่อเพิ่มประสิทธิภาพและยืดอายุการใช้งานของ Rigid Flex PCB ของคุณ บริการเหล่านี้รวมถึงแต่ไม่จำกัดเพียง การให้คำปรึกษาด้านการออกแบบ การปรับปรุงเลย์เอาต์ คำแนะนำในการเลือกวัสดุ และคำแนะนำในการประกอบ เพื่อให้แน่ใจว่าผลิตภัณฑ์ของคุณได้รับการปรับแต่งให้ตรงตามความต้องการและการใช้งานเฉพาะของคุณอย่างสมบูรณ์แบบ
เรามุ่งมั่นที่จะให้บริการสนับสนุนและบำรุงรักษาอย่างต่อเนื่อง เพื่อช่วยให้คุณรักษา Rigid Flex PCB ของคุณให้อยู่ในสภาพที่เหมาะสมที่สุด บริการของเราครอบคลุมการตรวจสอบประสิทธิภาพตามปกติ การอัปเดต และการซ่อมแซมตามความจำเป็น เพื่อรักษาคุณภาพและความน่าเชื่อถือสูงของผลิตภัณฑ์ของคุณตลอดวงจรชีวิตทั้งหมด
เพื่อให้แน่ใจว่าคุณจะได้รับประโยชน์สูงสุดจาก Rigid Flex PCB ของคุณ เรายังมี การฝึกอบรม และ เอกสารประกอบ เพื่อช่วยให้คุณเข้าใจคุณสมบัติและความสามารถของผลิตภัณฑ์ได้ดียิ่งขึ้น สิ่งนี้ช่วยให้สามารถใช้งานและรวม Rigid Flex PCB เข้ากับระบบและกระบวนการที่มีอยู่ของคุณได้อย่างมีประสิทธิภาพมากขึ้น
สำหรับความช่วยเหลือเพิ่มเติม หรือเพื่อใช้ประโยชน์จากการสนับสนุนทางเทคนิคและบริการของเรา โปรดติดต่อทีมบริการลูกค้าของเรา เราทุ่มเทเพื่อให้การสนับสนุนที่คุณต้องการเพื่อประสบความสำเร็จกับผลิตภัณฑ์ Rigid Flex PCB ของคุณ
