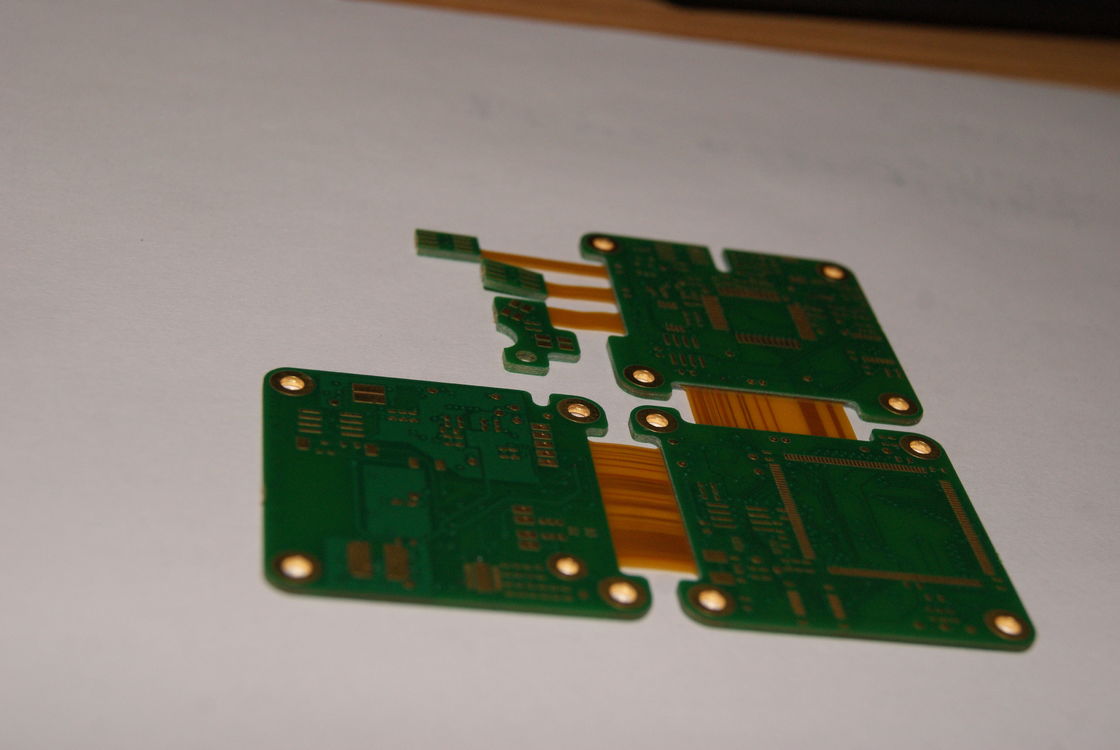

แผงวงจรพิมพ์แบบแข็งและยืดหยุ่น FR4 พร้อมการตัด V-CUT และการเคลือบ ENIG รัศมีการโค้งงอ 0.5-10 มม.
แผงวงจรพิมพ์แบบแข็งและยืดหยุ่น (Rigid Flex PCB) ซึ่งย่อมาจาก Rigid Flexible Printed Wiring Board เป็นส่วนประกอบอิเล็กทรอนิกส์ที่ซับซ้อน ผสมผสานความทนทานของแผงวงจรพิมพ์แบบแข็ง (PCB) เข้ากับความยืดหยุ่นของวงจรแบบยืดหยุ่น การประกอบ PCB นี้เป็นโซลูชันที่เป็นนวัตกรรมใหม่ที่ตอบสนองความต้องการที่เปลี่ยนแปลงตลอดเวลาของอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ ซึ่งต้องการส่วนประกอบที่ซับซ้อน น้ำหนักเบา และประหยัดพื้นที่ ด้วยจำนวนชั้นที่ปรับแต่งได้ตั้งแต่ 1 ถึง 28 ชั้น Rigid Flex PCB ได้รับการออกแบบมาเพื่อรองรับการใช้งานที่หลากหลาย ตั้งแต่อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคขนาดกะทัดรัดไปจนถึงระบบอุตสาหกรรมที่เชี่ยวชาญเป็นพิเศษ
โครงสร้างของ Rigid Flex PCB ช่วยให้สามารถรักษาความแข็งแรงของ PCB แบบแข็งทั่วไปในบริเวณที่ต้องการการรองรับเพิ่มเติม ในขณะที่ใช้ความยืดหยุ่นของวงจรแบบยืดหยุ่นในส่วนที่อาจต้องงอหรือพับ ความสามารถสองประการนี้ให้ข้อได้เปรียบที่เหนือกว่าในการประกอบอิเล็กทรอนิกส์ที่ซับซ้อน โดยให้ความทนทานและความยืดหยุ่นในจุดที่จำเป็นที่สุด ความสามารถของ Rigid Flex PCB ในการออกแบบให้มีหลายชั้นยังเพิ่มความอเนกประสงค์อีกด้วย เนื่องจากสามารถปรับแต่งได้อย่างซับซ้อนเพื่อให้ตรงตามข้อกำหนดของวงจรเฉพาะ โดยไม่กระทบต่อพื้นที่หรือความน่าเชื่อถือ
คุณสมบัติที่สำคัญอย่างหนึ่งของ Rigid Flex PCB คือความแม่นยำในการวางตำแหน่งรู โดยมีความคลาดเคลื่อนเพียง ±0.05 มม. ความแม่นยำระดับนี้มีความสำคัญอย่างยิ่งในการสร้างการเชื่อมต่อความหนาแน่นสูง ซึ่งตำแหน่งที่แน่นอนของรูเชื่อมต่อ (vias) และรูสำหรับส่วนประกอบสามารถส่งผลกระทบอย่างมากต่อประสิทธิภาพและความน่าเชื่อถือของผลิตภัณฑ์ขั้นสุดท้าย กระบวนการออกแบบและการผลิตที่พิถีพิถันทำให้มั่นใจได้ว่าแผงวงจรพิมพ์แบบแข็งและยืดหยุ่นแต่ละแผงที่ผลิตขึ้นตรงตามมาตรฐานคุณภาพที่เข้มงวด โดยเป็นรากฐานที่เชื่อถือได้สำหรับการประกอบส่วนประกอบอิเล็กทรอนิกส์
ขนาดของแผงวงจรพิมพ์แบบยืดหยุ่นและแข็ง (Flexible Rigid Circuit Board) นี้ถูกกำหนดไว้ที่ 41.55*131 มม. ซึ่งเป็นขนาดที่ปรับให้เหมาะสมเพื่อความสมดุลระหว่างการใช้งานและความกะทัดรัด ขนาดนี้ทำให้ PCB เหมาะสำหรับการใช้งานที่หลากหลายซึ่งพื้นที่เป็นสิ่งสำคัญ แต่ฟังก์ชันการทำงานไม่สามารถลดทอนได้ วัสดุพื้นผิวที่ใช้ในการก่อสร้าง Rigid Flex PCB ได้รับการคัดเลือกมาเพื่อความทนทานและประสิทธิภาพ ทำให้มั่นใจได้ว่าแผงวงจรจะยังคงสภาพเดิมและทำงานได้แม้ภายใต้สภาวะที่ตึงเครียด เช่น การงอ การสั่นสะเทือน และการเปลี่ยนแปลงอุณหภูมิ
เพื่อปรับปรุง PCB ให้เหมาะกับการใช้งาน Rigid Flex PCB ได้รวมเทคนิคการเจาะขึ้นรูปขั้นสูง เช่น การตัด (Routing) การตัด V-CUT และการลบมุม (Beveling) กระบวนการเหล่านี้ช่วยให้สามารถสร้างโครงร่างแผงวงจรที่แม่นยำและสร้างรูปทรงที่ซับซ้อน ซึ่งมักจำเป็นในการออกแบบที่ซับซ้อน การตัด (Routing) ช่วยให้สามารถตัดลวดลายและรูปทรงที่ซับซ้อนออกจาก PCB ได้ ในขณะที่ V-CUT ใช้สำหรับการสร้างเส้นตรงที่ช่วยให้แยกแผงวงจรหลายแผงหรือส่วนต่างๆ ออกได้ง่าย ในทางกลับกัน การลบมุม (Beveling) เป็นเทคนิคที่ใช้ในการทำมุมขอบของแผงวงจร ซึ่งอาจมีความสำคัญต่อการเสียบเข้ากับขั้วต่อหรือเพื่อป้องกันการกระจุกตัวของความเค้นระหว่างการงอ
โดยสรุป Rigid Flex PCB เป็นแผงวงจรแบบแข็งและยืดหยุ่น (Flexible Stiff Circuit Board) ที่ผสมผสานความแข็งแกร่งและความสามารถในการปรับตัว โครงสร้างแบบหลายชั้น การวางตำแหน่งรูที่แม่นยำ และเทคนิคการเจาะขึ้นรูปที่ปรับแต่งได้ ทำให้เป็นผลิตภัณฑ์ที่เป็นที่ต้องการอย่างมากในด้านการประกอบ PCB ไม่ว่าจะเป็นสำหรับเทคโนโลยีสวมใส่ อุปกรณ์ทางการแพทย์ ส่วนประกอบการบินและอวกาศ หรือการใช้งานอื่นๆ ที่พื้นที่ น้ำหนัก และประสิทธิภาพมีความสำคัญ Rigid Flex PCB โดดเด่นในฐานะโซลูชันที่เชื่อถือได้และมีประสิทธิภาพ แสดงให้เห็นถึงวิวัฒนาการที่เป็นนวัตกรรมของการออกแบบแผงวงจร ซึ่งความยืดหยุ่นและความแข็งแกร่งอยู่ร่วมกันเพื่อตอบสนองความต้องการที่ซับซ้อนของอุปกรณ์อิเล็กทรอนิกส์ขั้นสูงในปัจจุบัน
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| ส่วนประกอบ | SMD, BGA, DIP, ฯลฯ |
| การเจาะขึ้นรูป | การตัด (Routing), การตัด V-CUT, การลบมุม (Beveling) |
| การตกแต่งพื้นผิว | HASL LF |
| วัสดุ | FR4, Polyimide, PET |
| ขนาด | 41.55*131 มม. |
| จำนวนชั้น PCB | 1-28 ชั้น |
| ความคลาดเคลื่อนในการวางตำแหน่งรู | ±0.05 มม. |
| ประเภทผลิตภัณฑ์ | การประกอบ PCB |
| ความยืดหยุ่น | 1-8 เท่า |
| จำนวนชั้น | 4 ชั้น |
แผงวงจรพิมพ์แบบยืดหยุ่นและแข็ง (Flex-Rigid Printed Circuit Board - PCB) เป็นประเภทผลิตภัณฑ์ที่รวมเอาความยืดหยุ่นและความแข็งเข้าไว้ใน PCB เดียวกัน รองรับการใช้งานที่หลากหลายในอุตสาหกรรมต่างๆ แผงวงจรพิมพ์แบบแข็งและยืดหยุ่น (Rigid Flex Printed Wiring Board) เป็นที่รู้จักโดยเฉพาะอย่างยิ่งจากการใช้งานที่เป็นประโยชน์ในอุปกรณ์ที่ซับซ้อนซึ่งพื้นที่ น้ำหนัก และความน่าเชื่อถือเป็นปัจจัยสำคัญ แผงวงจรพิมพ์แบบแข็งและยืดหยุ่น (Rigid Flex PCBs) ซึ่งประกอบด้วยวัสดุ เช่น FR4, Polyimide และ PET ได้รับการออกแบบมาเพื่อให้ตรงตามมาตรฐานสูงสุดของความทนทานและความยืดหยุ่น
ด้วยความสามารถในการออกแบบได้สูงสุด 28 ชั้น การกำหนดค่ามาตรฐาน 4 ชั้นจึงเป็นโซลูชันที่สมดุลสำหรับทั้งอุปกรณ์ขนาดกะทัดรัดและอุปกรณ์ที่ซับซ้อนยิ่งขึ้น ชั้น PCB สามารถมีได้ตั้งแต่ 1-28 ชั้น ให้ความยืดหยุ่นในการตอบสนองความต้องการการออกแบบเฉพาะ การตกแต่งพื้นผิว HASL LF (Hot Air Solder Leveling Lead-Free) ช่วยให้มั่นใจได้ถึงการเชื่อมต่อที่เชื่อถือได้ระหว่างส่วนประกอบ ส่งเสริมอายุการใช้งานที่ยาวนานและประสิทธิภาพที่สม่ำเสมอ
โอกาสในการใช้งานสำหรับแผงวงจรแบบแข็งและยืดหยุ่น (Flexible Stiff Circuit Board) มีความหลากหลาย ในด้านอิเล็กทรอนิกส์สำหรับผู้บริโภค PCB เหล่านี้มักพบในสมาร์ทโฟน กล้อง และเทคโนโลยีสวมใส่ ซึ่งการผสมผสานระหว่างส่วนที่แข็งสำหรับการติดส่วนประกอบและส่วนที่ยืดหยุ่นสำหรับการงอและพับเป็นสิ่งจำเป็น ในวงการแพทย์ อุปกรณ์วินิจฉัย อุปกรณ์ฝัง และอุปกรณ์ทางการแพทย์แบบพกพาได้รับประโยชน์จากความสามารถของ Rigid Flex PCB ในการปรับให้เข้ากับการออกแบบตามหลักสรีรศาสตร์และทนทานต่อความต้องการของสภาพแวดล้อมที่ปลอดเชื้อ
นอกจากนี้ ภาคการบินและอวกาศและการป้องกันประเทศยังพึ่งพา Rigid Flex PCB สำหรับระบบที่มีความสำคัญต่อภารกิจ ซึ่งความน่าเชื่อถือภายใต้สภาวะที่รุนแรงเป็นสิ่งที่ไม่อาจประนีประนอมได้ ข้อจำกัดด้านพื้นที่ในดาวเทียม เครื่องบิน และยานพาหนะทางการทหารได้รับการจัดการอย่างมีประสิทธิภาพผ่านการใช้เทคโนโลยีนี้ นอกจากนี้ อุตสาหกรรมยานยนต์ยังใช้ PCB เหล่านี้เนื่องจากความสามารถในการทนต่อการสั่นสะเทือนและความเค้นจากความร้อน โดยพบได้ในระบบอิเล็กทรอนิกส์บนแดชบอร์ด เซ็นเซอร์ และระบบควบคุม
การใช้งานในภาคอุตสาหกรรม ได้แก่ หุ่นยนต์ ซึ่งความทนทานและความยืดหยุ่นของ Rigid Flex PCB เป็นสิ่งจำเป็นสำหรับการเคลื่อนไหวและการทำงานของแขนหุ่นยนต์และส่วนประกอบอื่นๆ แม้แต่ในผลิตภัณฑ์สำหรับผู้บริโภค เช่น กล้องขั้นสูง Rigid Flex PCBs ก็เป็นส่วนสำคัญในการออกแบบที่กะทัดรัดพร้อมความสมบูรณ์ของสัญญาณความเร็วสูง โดยสรุป คุณสมบัติของผลิตภัณฑ์ รวมถึงความหลากหลายของวัสดุ การเปลี่ยนแปลงจำนวนชั้น และการตกแต่งพื้นผิวที่ละเอียด ทำให้ Rigid Flex PCB เป็นส่วนประกอบที่ขาดไม่ได้ในการใช้งานที่ทันสมัยจำนวนมาก
บริการปรับแต่งแผงวงจรพิมพ์แบบยืดหยุ่นและแข็ง (Flex-Rigid Printed Circuit Board) ของเรา รองรับตัวเลือกวัสดุที่หลากหลายเพื่อให้ตรงตามความต้องการในการใช้งานเฉพาะของคุณ คุณสามารถเลือกจากวัสดุคุณภาพสูง เช่น FR4, Polyimide และ PET เพื่อสร้าง PCB ที่ปรับแต่งเองได้
เรานำเสนอฝีมือที่แม่นยำด้วยระยะห่างระหว่างเส้น/ช่องว่างขั้นต่ำ 0.1 มม. ทำให้สามารถออกแบบที่ซับซ้อนได้ด้วยการวางส่วนประกอบความหนาแน่นสูง กระบวนการผลิตขั้นสูงของเรายังรับประกันความคลาดเคลื่อนในการวางตำแหน่งรูเพียง ±0.05 มม. ซึ่งให้ความคลาดเคลื่อนที่แม่นยำสำหรับการออกแบบที่ซับซ้อน
พื้นผิวของแผงวงจรพิมพ์แบบยืดหยุ่นและแข็ง (Flex-Rigid Printed Circuit Board) ของคุณจะมี HASL LF (Lead-Free Hot Air Solder Leveling) เพื่อความสามารถในการบัดกรีที่เชื่อถือได้และการปฏิบัติตามมาตรฐานสิ่งแวดล้อม เทคนิคการตกแต่งพื้นผิวของเราได้รับการออกแบบมาเพื่อเพิ่มอายุการใช้งานและประสิทธิภาพของ PCB ของคุณ
PCB ของเราเข้ากันได้กับส่วนประกอบอิเล็กทรอนิกส์ต่างๆ รวมถึง SMD (Surface Mount Devices), BGA (Ball Grid Arrays), DIP (Dual In-line Package) และอื่นๆ เพื่อตอบสนองความต้องการที่หลากหลายของการใช้งานแผงวงจรพิมพ์แบบงอได้ (Bendable Printed Circuit Board) ของคุณ
เลือกบริการปรับแต่งผลิตภัณฑ์ของเราสำหรับผลิตภัณฑ์ Rigid Flex PCB ของคุณ เพื่อให้มั่นใจว่าได้แผงวงจรพิมพ์แบบยืดหยุ่นและแข็ง (Flex-Rigid Printed Circuit Board) คุณภาพสูงสุดที่ตรงตามข้อกำหนดและข้อกำหนดด้านประสิทธิภาพทั้งหมดของคุณ
ผลิตภัณฑ์ Rigid Flex PCB ได้รับการสนับสนุนโดยแพ็คเกจการสนับสนุนทางเทคนิคและบริการที่ครอบคลุม ซึ่งออกแบบมาเพื่อให้คุณได้รับความช่วยเหลือและคำแนะนำที่จำเป็นสำหรับความต้องการ PCB ของคุณ การสนับสนุนของเราประกอบด้วยเอกสารผลิตภัณฑ์โดยละเอียด คำถามที่พบบ่อย (FAQs) และฐานความรู้ที่เต็มไปด้วยข้อมูลที่เป็นประโยชน์เกี่ยวกับการออกแบบ การใช้งาน และการบำรุงรักษา Rigid Flex PCBs
เราให้การสนับสนุนการแก้ไขปัญหาเพื่อช่วยคุณวินิจฉัยและแก้ไขปัญหาใดๆ ที่อาจเกิดขึ้นระหว่างการใช้งาน Rigid Flex PCB ของคุณ ทีมสนับสนุนทางเทคนิคของเรามีประสบการณ์ในการจัดการกับความท้าทายทั่วไปและสามารถให้คำแนะนำทีละขั้นตอนเพื่อช่วยให้คุณนำ PCB กลับมาทำงานได้อย่างเต็มประสิทธิภาพ
บริการของเรายังรวมถึงการสนับสนุนด้านการออกแบบสำหรับผู้ที่ต้องการปรับแต่ง Rigid Flex PCBs ของตนให้เหมาะกับการใช้งานเฉพาะ ทีมงานของเราสามารถให้ข้อมูลเชิงลึกเกี่ยวกับแนวทางปฏิบัติที่ดีที่สุดสำหรับการจัดวาง การเลือกวัสดุ และกระบวนการผลิต เพื่อให้แน่ใจว่า PCB ของคุณตรงตามข้อกำหนดและมาตรฐานอุตสาหกรรมของคุณ
นอกเหนือจากบริการเหล่านี้ เรามีการอัปเดตและอัปเกรดผลิตภัณฑ์ของเราเป็นระยะเพื่อให้ Rigid Flex PCB ของคุณทันสมัยอยู่เสมอ สิ่งนี้ทำให้มั่นใจได้ว่าคุณจะมีคุณสมบัติและส่วนปรับปรุงล่าสุดเพื่อประสิทธิภาพและความน่าเชื่อถืออยู่เสมอ
โปรดทราบว่าการสนับสนุนทางเทคนิคและบริการของเราไม่รวมถึงการซ่อมแซมหรือเปลี่ยนอะไหล่ทางกายภาพ อย่างไรก็ตาม เราสามารถแนะนำคุณตลอดกระบวนการระบุพันธมิตรบริการที่มีศักยภาพได้หากจำเป็นต้องมีบริการดังกล่าว
ความมุ่งมั่นของเราต่อความพึงพอใจของลูกค้าหมายความว่าเรามุ่งมั่นที่จะปรับปรุงการสนับสนุนและบริการของเราอยู่เสมอ เรายินดีรับฟังความคิดเห็นและข้อเสนอแนะของคุณเพื่อช่วยให้เราให้บริการคุณได้ดียิ่งขึ้น สำหรับความช่วยเหลือทางเทคนิคใดๆ โปรดอ้างอิงถึงแหล่งข้อมูลออนไลน์ของเรา หรือติดต่อทีมสนับสนุนของเราเพื่อขอความช่วยเหลือเพิ่มเติม
