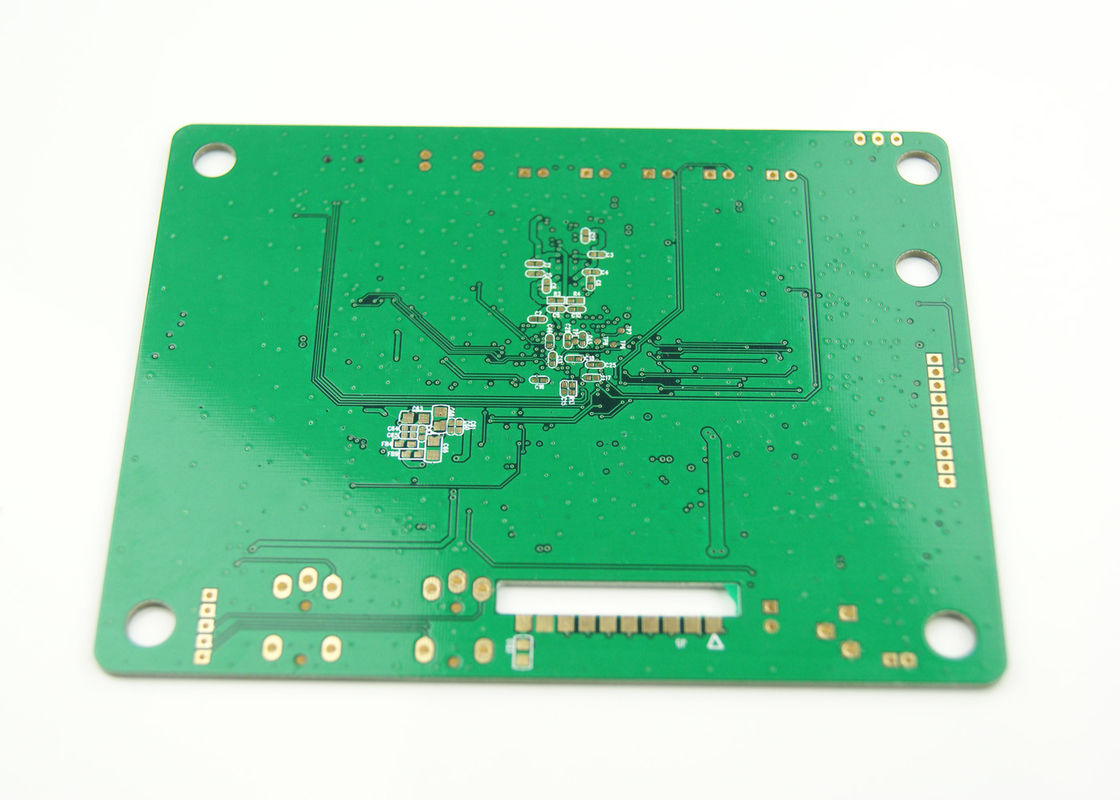

PCB ข้างสองของเรา หรือยังเรียกว่า PCB ข้างสอง หรือ PCB ข้างสอง เป็นผลิตภัณฑ์ที่มีความสามารถและมีความน่าเชื่อถือสูง ที่จําเป็นสําหรับการใช้งานอิเล็กทรอนิกส์ต่าง ๆชนิดของ PCB มีชั้นทองแดงนําทางในทั้งสองด้านของบอร์ดPCBs สองด้านของเราไม่ได้ถูกออกแบบเพื่อตอบสนองความต้องการของวงจรที่ซับซ้อนโดยการให้พื้นที่มากขึ้นสําหรับตัวนําและส่วนประกอบแต่มันยังสมบูรณ์แบบสําหรับความต้องการ PCBs ความยาวเกิน, ที่นําเสนอทางออกสําหรับการออกแบบอิเล็กทรอนิกส์ยาวที่ต้องการพื้นที่และความยืดหยุ่นมากขึ้น
พีซีบีสองด้านที่เราผลิต มีความหนาตามมาตรฐาน 1.6 มิลลิเมตร ซึ่งเป็นความหนาที่ใช้กันมากที่สุดในอุตสาหกรรมความหนานี้ทําให้ PCB แข็งแรงพอที่จะทนน้ําหนักของส่วนประกอบ, แต่ยืดหยุ่นพอที่จะเข้ากับการใช้งานที่หลากหลาย
PCB ของเรามาพร้อมกับตัวเลือกการเสร็จผิวที่หลากหลายเพื่อตอบสนองความต้องการเฉพาะเจาะจงของแอปพลิเคชั่นของคุณโลหะลึกลงในไนเคิลไร้ไฟฟ้า (ENIG), ทองแดง Immersion Tin, ทองแดง Immersion Silver, ทองแดง Finger, และสารอนุรักษ์การผสมผสานทางอินทรีย์ (OSP)โดยประกันความสามารถในการผสมผสานที่ดีและอายุการใช้งานยาวนานของ PCB.
เมื่อมันมาถึงความแม่นยําของเส้นทางการนํา พีซีบีสองด้านของเรา มีพื้นที่การนําที่น่าประทับใจเพียง 3 มิลล้านทําให้การออกแบบวงจรที่ซับซ้อนและซับซ้อนมากขึ้น โดยไม่เสี่ยงต่อความสมบูรณ์แบบของสัญญาณนี่เป็นประโยชน์โดยเฉพาะสําหรับการใช้งานที่ต้องการการส่งสัญญาณความเร็วสูง หรือมีพื้นที่จํากัดสําหรับองค์ประกอบอิเล็กทรอนิกส์
สีที่ทนต่อการผสมผสานสําหรับ PCBs ของเราคือสีเขียวตามมาตรฐานของอุตสาหกรรม ซึ่งให้ความแตกต่างที่แข็งแกร่งกับรอยทองแดงและผสมผสานสีเงินทําให้ง่ายต่อการระบุปัญหาใด ๆ ระหว่างการตรวจสอบและการทดสอบหน้ากากผสมสีเขียวยังให้ความคุ้มกันจากปัจจัยสิ่งแวดล้อม เช่น ฝุ่นและความชื้น ซึ่งอาจทําลายวงจร
PCB สองชั้นของเรา เหมาะสําหรับการใช้งานที่หลากหลาย ตั้งแต่อุปกรณ์อิเล็กทรอนิกส์ง่ายๆ ถึงเครื่องจักรอุตสาหกรรมที่ซับซ้อนกว่าลักษณะสองด้านของพวกเขาทําให้วงจรหนาหนากว่า PCB มีด้านเดียว, ซึ่งสามารถเป็นข้อดีที่สําคัญเมื่อออกแบบอุปกรณ์ที่คอมแพคตและมีประสิทธิภาพสูง ไม่ว่าคุณจะทํางานในแบบต้นแบบหรือการผลิตจํานวนมากพีซีบีสองด้านของเรา ให้ความน่าเชื่อถือและผลงานที่คุณต้องการเพื่อให้แน่ใจว่าความสําเร็จของโครงการอิเล็กทรอนิกส์ของคุณ.
สรุปแล้ว ผลิตภัณฑ์ PCB ด้านสองของเรานําเสนอข้อดีมากมายสําหรับโครงการอิเล็กทรอนิกส์ของคุณ ด้วยความหนา PCB มาตรฐาน 1.6 มิลลิเมตรหมึกจมน้ํา, Immersion Silver, Gold Finger, และ OSP, พื้นที่ตัวนํา 3 มิล, และความต้านทาน solder เขียวมาตรฐาน, มันยืนเป็นมาตรฐานสําหรับคุณภาพและความหลากหลายในอุตสาหกรรม PCB.เหมาะสําหรับ PCB ขนาดเกิน และสามารถรองรับการออกแบบวงจรสองชั้นที่ซับซ้อน, PCB 2 ชั้นนี้เป็นหลักฐานของความก้าวหน้าในการผลิตอิเล็กทรอนิกส์ที่ทันสมัย
| คุณสมบัติ | คําอธิบาย |
|---|---|
| การบํารุงผิว | ทองท่วม |
| วัตถุดิบ | FR-4 |
| สีกันผสม | สีเขียว |
| ชั้น | คู่ (PCB 2 ชั้น, บอร์ดการพิมพ์ไฟฟ้าสองด้าน, PCB สองด้าน) |
| สเปซของคอนดิกเตอร์ | 3 ล้าน |
| สีผ้าไหม | ขาว ดํา เหลือง |
| สี | สีเขียว สีฟ้า สีเหลือง |
| มินโฮเล ดิอา | 0.075 มิลลิเมตร |
| การขนส่งทางเรือ | DHL UPS EMS TNT FedEx ส่งส่งด่วน ส่งทางทะเล |
| ปลายผิว | HASL, ENIG, ทองแดง, ทองแดง, OSP |
PCB สองชั้น มักรู้จักกันในชื่อบอร์ดสายพิมพ์สองด้าน เป็นแกนหลักของอิเล็กทรอนิกส์ที่ทันสมัยหลายอย่าง เนื่องจากความเชื่อมต่อที่เพิ่มขึ้นและขนาดเล็กบอร์ดพิมพ์สองด้านถูกออกแบบมาเพื่อตอบสนองวงจรที่ซับซ้อนโดยการให้ความเชื่อมต่อในทั้งสองด้านของบอร์ด ซึ่งเป็นสิ่งสําคัญสําหรับการใช้งานที่หลากหลายกว้างขวางช่องขอบขั้นต่ํา 0.075 มิลลิเมตร ทําให้สามารถรองรับส่วนประกอบที่ละเอียดทําให้สามารถวางส่วนประกอบความหนาแน่นสูง และรับประกันว่า แม้แต่การใช้งานที่จํากัดพื้นที่มากที่สุดก็สามารถตอบสนองได้อย่างแม่นยํา.
บอร์ดที่มีความสามารถหลากหลายเหล่านี้ถูกใช้กันทั่วไปในระบบควบคุมอุตสาหกรรมที่ความน่าเชื่อถือและความทนทานเป็นสิ่งสําคัญมาก รายละเอียดพื้นที่ของตัวนํา 3 มิล รับประกันความสมบูรณ์แบบสัญญาณสูง ทําให้ 1.2m PCB สองด้าน เป็นผู้สมัครที่เหมาะสมสําหรับการใช้งานความแม่นยํา เช่น อุปกรณ์การแพทย์และอิเล็กทรอนิกส์รถยนต์การเลือกน้ําหนักทองแดงตั้งแต่ 1 ถึง 6 oz ทําให้สามารถปรับแต่งได้ตามความต้องการในการขนของปัจจุบันทําให้ PCBs เหล่านี้เหมาะสําหรับอิเล็กทรอนิกส์พลังงานเช่นกัน.
ในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค บอร์ดสายพิมพ์สองด้านมักพบในสมาร์ทโฟน กล้อง และคอนโซลเกมบอร์ดที่มีประสิทธิภาพสูง เพื่อรองรับฟังก์ชันมากมายในพื้นที่จํากัดPCB สองชั้นทําให้การจัดเรียงวงจรหนาแน่น, ให้ความสามารถในการทํางานที่จําเป็นโดยยังคงโปรไฟล์บาง.กว้างขวางหลุมละเอียดและพื้นที่เชือกเชือกที่แม่นยํา มีประโยชน์โดยเฉพาะอย่างยิ่งในเทคโนโลยีที่ใส่ที่พื้นที่มีค่าพิเศษ และความน่าเชื่อถือไม่สามารถเสี่ยง
โครงสร้างพื้นฐานโทรคมนาคม เป็นอีกกลุ่มหนึ่งที่ PCB 1.2m สองด้านส่องแสงอุปกรณ์การสื่อสารความเร็วสูงต้องการ PCB ที่สามารถรับมือการส่งสัญญาณอย่างรวดเร็วโดยไม่ต้องได้รับการขัดแย้งบอร์ดพิมพ์สองด้าน ด้วยชั้นสองชั้นของทองแดงที่นําไฟและระยะระหว่างสายนําที่แน่น สามารถตอบสนองความต้องการความถี่สูงเหล่านี้การรับประกันช่องทางการสื่อสารที่ชัดเจนในรูเตอร์, สวิตช์ และอุปกรณ์เครือข่ายอื่น ๆ
นอกจากนี้ สาขาอากาศและการป้องกันใช้ PCB สองชั้นเพื่อความสมดุลของการออกแบบเบาและผลงานที่แข็งแรงความสามารถในการทนต่อสภาพแวดล้อมที่รุนแรงในขณะที่ยังคงการทํางานเป็นสิ่งสําคัญในสาขาเหล่านี้, ทําให้บอร์ดสายพิมพ์สองด้านเป็นตัวเลือกที่นิยมสําหรับการใช้งาน เช่น ระบบดาวเทียม อุปกรณ์การนําทาง และระบบควบคุมการบิน
สรุปคือ PCB สองชั้น เป็นองค์ประกอบที่มีความหลากหลาย ที่เป็นกระดูกสันหลังของผลิตภัณฑ์มากมายในอุตสาหกรรมต่างๆและน้ําหนักทองแดงที่สามารถปรับแต่งได้ ทําให้มันเป็นทางแก้ไขที่จําเป็นสําหรับการใช้งานที่ต้องการความหนาแน่นสูงวงจรอิเล็กทรอนิกส์ที่น่าเชื่อถือและทนทาน
ผลิตภัณฑ์ PCB สองชั้นของเราให้บริการบริการที่กําหนดเองให้กับความต้องการเฉพาะของคุณเลือกจากหลากหลายตัวเลือกเพื่อปรับปรุง PCB ของคุณและให้แน่ใจว่ามันเข้ากับโครงการของคุณอย่างสมบูรณ์แบบ.
เรานําเสนอ PCB ในขนาดที่แตกต่างกัน รวมถึง 1.5m PCB สองด้าน, 1.2m PCB สองด้าน, และ 1.5m PCB สองด้าน เพื่อรองรับการใช้งานและความต้องการการออกแบบที่แตกต่างกัน
ปรับแต่งลักษณะของ PCB ของคุณโดยการเลือกจากตัวเลือกสีของเรา PCB ของเรามีอยู่ในสีเขียวดั้งเดิมแต่คุณยังสามารถเลือกสีสีฟ้าหรือสีเหลืองที่โดดเด่นได้.
สําหรับ Silkscreen เราให้ตัวเลือกสีขาว สีดํา และสีเหลือง ทําให้คุณเลือกความแตกต่างที่ดีที่สุด สําหรับความอ่านและความสวยงามบน PCB สองชั้นของคุณ
สีกัน solder มีให้เลือกในสีเขียว เพื่อให้มีลักษณะแบบมาตรฐาน และให้แน่ใจว่าส่วนประกอบ PCB ของคุณสามารถระบุได้ง่าย
และสุดท้าย เรายังคงมีช่องทางการนํา 3 มิลล์ เพื่อให้ความแม่นยําและความน่าเชื่อถือสูงในการเชื่อมต่อไฟฟ้าของคุณ
ผลิตภัณฑ์ PCB ด้านสองของเรามาพร้อมกับการสนับสนุนทางเทคนิคและบริการที่ครบวงจรที่ออกแบบเพื่อให้แน่ใจว่าความพึงพอใจของคุณและการทํางานที่ดีที่สุดของ PCBs ของคุณการสนับสนุนของเรารวมถึงการเข้าถึงบริการต่างๆ เช่น เอกสารสินค้ารายละเอียด, ฐานความรู้ออนไลน์, คู่มือการสอน, และการช่วยเหลือในการแก้ไขปัญหา
หากคุณพบปัญหาใด ๆ หรือมีคําถามทางเทคนิคเกี่ยวกับ PCBs สองด้านของเรา ทีมงานสนับสนุนที่มุ่งมั่นของเราพร้อมที่จะให้คําแนะนําที่จําเป็นกับคุณเรามุ่งมั่นที่จะแก้ปัญหาของคุณอย่างรวดเร็วและมีประสิทธิภาพ, รับประกันเวลาหยุดทํางานอย่างน้อยและผลผลิตสูงสุด
สําหรับปัญหาที่ก้าวหน้าหรือความช่วยเหลือที่เชี่ยวชาญ เราให้บริการมากมาย รวมถึงการวิเคราะห์การวินิจฉัย การให้คําปรึกษาด้านการออกแบบ PCB และคําแนะนําในการปรับปรุงผลงานเป้าหมายของเราไม่ใช่เพียงแค่แก้ปัญหาของท่าน แต่ยังช่วยปรับปรุงประสบการณ์และผลการใช้งานโดยรวมของท่าน.
กรุณาสังเกตว่า ในขณะที่เราพยายามที่จะให้การสนับสนุนที่กว้างขวาง บริการของเราไม่รวมถึงการซ่อมแซมหรือการติดตั้งในสถานที่เราแนะนําให้อ้างอิงวัตถุการสอนรายละเอียดของเราสําหรับคําแนะนําเกี่ยวกับการจัดการและการตั้งตั้ง PCBs ของคุณอย่างถูกต้องสําหรับการสนับสนุนเพิ่มเติม, อย่าลังเลที่จะติดต่อผ่านช่องทางการสื่อสารอย่างเป็นทางการของเราตามที่ระบุในเอกสารการติดต่อของเรา.
