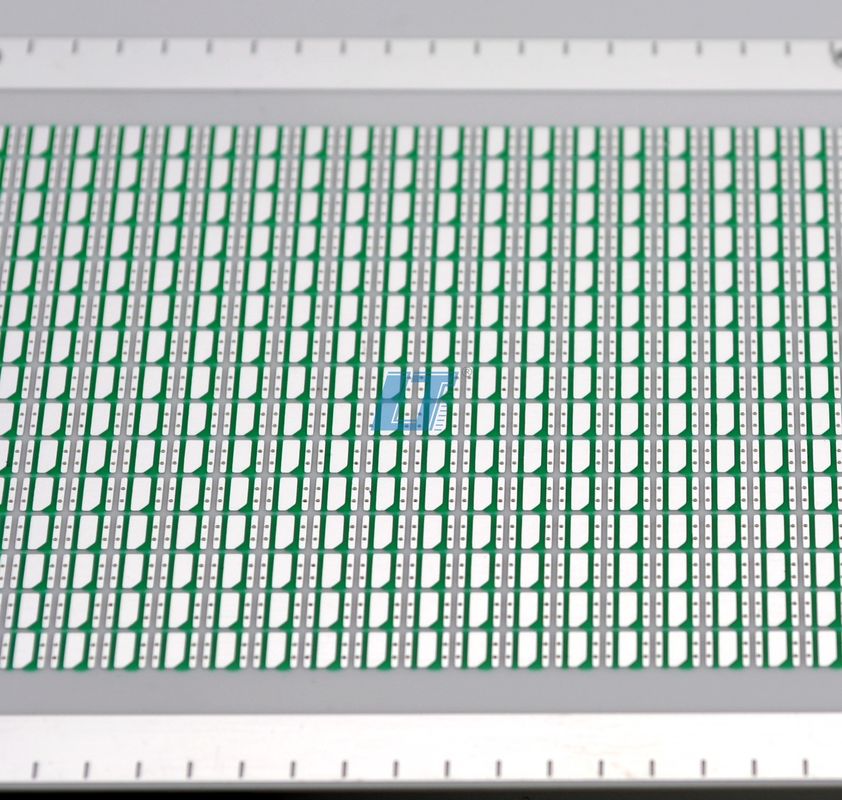

0.1mm ขั้นต่ําความกว้างเส้น / ระยะระหว่าง บอร์ด PCB เซรามิกที่มี DFM และความสามารถในการนําความร้อนสูง
บอร์ด PCB เซรามิก อยู่ในจุดสูงสุดของเทคโนโลยีบอร์ดวงจรอิเล็กทรอนิกส์ผลิตภัณฑ์นี้ถูกออกแบบอย่างละเอียด เพื่อตอบสนองความต้องการของอิเล็กทรอนิกส์ระดับสูงด้วยอุณหภูมิการทํางานตั้งแต่ -50 °C ถึง 150 °C PCB นี้ถูกออกแบบให้ทนต่อสภาพแวดล้อมที่รุนแรง ทําให้มันเป็นทางออกที่เหมาะสมสําหรับการใช้งานในสภาพแวดล้อมที่ต้องการ
สร้างจากวัสดุชั้นนํา เช่น อลูมิเนียมโอไซด์ (Al2O3) และอลูมิเนียมไนทไรด์ (ALN) กระดาน PCB เซรามิกแสดงลักษณะความร้อนที่พิเศษAl2O3 มีชื่อเสียงในเรื่องของความสามารถในการกันไฟฟ้า, ขณะที่ ALN ได้รับการเฉลิมฉลองด้วยความสามารถในการนําความร้อนที่โดดเด่น ซึ่งมีความสําคัญในการ dissipate ความร้อนการผสมผสานของวัสดุนี้ทําให้ Board PCB เซรามิก ไม่เพียงแต่แข็งแกร่ง แต่ยังมีประสิทธิภาพสูงในการจัดการความเครียดทางความร้อน.
ขนาดของบอร์ด PCB เซรามิกนี้จะตั้งแต่ 2 มิลลิเมตรที่คอมแพคต์ถึง 200 มิลลิเมตรที่กว้างขวางไม่ว่าจะเป็นอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก หรืออุตสาหกรรมขนาดใหญ่, PCB นี้มีขนาดพื้นฐานที่สมบูรณ์แบบเพื่อตอบสนองความต้องการของคุณ
ความยืดหยุ่นในการออกแบบเพิ่มขึ้นโดยการเลือก 1 ถึง 8 ชั้น, ให้พื้นที่ที่กว้างขวางสําหรับวงจรและองค์ประกอบที่ซับซ้อนโครงสร้างหลายชั้นทําให้ความหนาแน่นของการเชื่อมต่อสูงขึ้น, ทําให้แผ่น PCB เซรามิก เป็นพื้นฐานที่เลือกสําหรับอิเล็กทรอนิกส์ที่ซับซิลความหลากหลายในการวางชั้นนี้เปิดโอกาสมากมายให้กับวิศวกรออกแบบอิเล็กทรอนิกส์ เพื่อสร้างนวัตกรรมโดยไม่จํากัด.
หนึ่งในลักษณะที่น่าประทับใจที่สุดของบอร์ด PCB เซรามิก คือความสามารถในการนําความร้อนของมันความสามารถในการนําความร้อนสูงของ PCB เซรามิก ทําให้ความร้อนที่เกิดจากองค์ประกอบอิเล็กทรอนิกส์ถูกโอนออกไปจากส่วนสําคัญอย่างรวดเร็วและมีประสิทธิภาพ, ทําให้การทํางานและอายุยืนของอุปกรณ์เพิ่มขึ้น คุณลักษณะนี้ตําแหน่งบอร์ด PCB เซรามิกเป็นการนํา การจัดการความร้อน PCB เซรามิกในตลาด.
ความสามารถในการขับเคลื่อนความร้อนสูง PCB เซรามิคไม่เพียงแต่มีประสิทธิภาพในการจัดการความร้อน แต่ยังช่วยลดผลกระทบทางความร้อนของระบบโดยรวมPCB เหล่านี้ช่วยรักษาอุณหภูมิการทํางานที่ดีที่สุด, ซึ่งเป็นสิ่งสําคัญสําหรับความน่าเชื่อถือและความมั่นคงของระบบอิเล็กทรอนิกส์. ความสามารถการจัดการความร้อนที่เหนือชั้นของบอร์ด PCB เซรามิกทําให้มันเป็นตัวเลือกที่ดีที่สุดสําหรับการใช้งานเช่น LED พลังงานสูง,เครื่องแปลงพลังงาน และอุปกรณ์อิเล็กทรอนิกส์รถยนต์
นอกจากนี้ ลักษณะที่แข็งแกร่งของสารประกอบของแผ่น PCB เซรามิก ทําให้มันทนต่อการกระแทกทางความร้อน, การกัดกรองทางเคมี และการสกัดกรองทางกลความทนทานดังกล่าวมีความสําคัญเป็นพิเศษในการใช้งานที่ PCB ถูกเผชิญกับสารเคมีที่รุนแรงหรือปรับเปลี่ยนอุณหภูมิบ่อยความทนทานของบอร์ด PCB เซรามิกจะแปลเป็นอายุการใช้งานที่ยาวนานสําหรับอุปกรณ์ที่มันสนับสนุน ลดต้นทุนการบํารุงรักษาและเวลาหยุดทํางาน
สรุปคือบอร์ด PCB เซรามิก เป็นตัวอักษรของวงจรที่มีประสิทธิภาพสูง ความสามารถในการทํางานในช่วงอุณหภูมิที่กว้างรวมกันกับความสามารถในการนําไฟฟ้าสูงและการตั้งค่าหลายชั้น, ทําให้มันเป็นตัวเลือกนําสําหรับวิศวกรและนักออกแบบ. เป็น PCB การจัดการความร้อนเซรามิก, มันนําเสนอทางออกที่น่าเชื่อถือสําหรับการจัดการความร้อนในอิเล็กทรอนิกส์ที่ซับซ้อนการรับประกันว่าอุปกรณ์ไม่เพียงแค่ตอบสนอง แต่เกินความคาดหวังในเรื่องของผลงานบอร์ด PCB เซรามิคเป็นหินมุมในการพัฒนา PCB เซรามิคที่มีความสามารถในการขับเคลื่อนความร้อนสูง โดยตั้งมาตรฐานใหม่ในการออกแบบองค์ประกอบอิเล็กทรอนิกส์
| ปริมาตร | รายละเอียด |
|---|---|
| สีหน้ากากผสม | สีดํา |
| ชั้น | 1-8 ชั้น |
| ขนาด PCB | 22mm*19mm |
| อุณหภูมิการทํางาน | -50°C ถึง 150°C |
| ความสามารถในการนําความร้อน | 170 W/mK |
| เทคนิคพื้นผิว | ENIG นิเคิล-พัลลาเดียม GLOD |
| ประเภทสินค้า | PCB&PCBAOEM, DFM |
| วัสดุ | Al2O3, ALN |
| พื้นที่เสร็จ | ทองดําน้ํา นิเคิล-พัลลาเดียม GLOD |
| ขนาด | 2mm ~ 200mm |
บอร์ดวงจรพิมพ์เซรามิก (PCB) ผลิตจากวัสดุที่มีคุณภาพสูง เช่น Al2O3 และ ALN (อะลูมิเนียมไนไตรได) เป็นองค์ประกอบที่สําคัญสําหรับการใช้งานด้านเทคโนโลยีสูงต่างๆความสามารถในการนําความร้อนที่พิเศษของแผ่นนี้, ที่ยืน 170 W / mK, ทําให้มันเป็นที่เหมาะสมสําหรับกรณีที่การ dissipation ความร้อนเป็นสิ่งสําคัญที่สุด.ทองแดงเคลือบตรง (DPC), เซรามิกที่เผาด้วยอุณหภูมิต่ํา (LTCC) และเซรามิกที่เผาด้วยอุณหภูมิสูง (HTCC) แต่ละอันถูกออกแบบเพื่อตอบสนองความต้องการการใช้งานที่แตกต่างกัน
ด้วยการให้บริการแบบเดียว และคําตอบจากผู้ผลิตอุปกรณ์เดิม (OEM) รวมถึงการสนับสนุนการออกแบบเพื่อการผลิต (DFM)PCB เซรามิกเหล่านี้เหมาะสมกับอุตสาหกรรมที่ต้องการการปรับแต่งและวิศวกรรมความละเอียดสูงความกว้างสายขั้นต่ําและความสามารถในการห่างของ 0.1 มิลลิเมตรทําให้เชื่อมต่อความหนาแน่นสูงและการออกแบบที่คอมแพคต์ ซึ่งเป็นสิ่งจําเป็นในอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยเทคนิคพื้นผิวเช่น Electroless Nickel Immersion Gold (ENIG) และ nickel-palladium gold (GLOD) ให้การเสร็จที่น่าเชื่อถือและทนทานที่สําคัญสําหรับผลงานในระยะยาว.
Common application occasions for Ceramic PCBs include high-frequency electronics where DBC and DPC technologies are particularly beneficial due to their excellent electrical insulation properties and thermal stabilityในอุตสาหกรรมอากาศและการป้องกัน ความแข็งแรงของ LTCC และ HTCC บอร์ดมีความสําคัญสําหรับอุปกรณ์ที่ต้องทนต่อสภาพแวดล้อมที่รุนแรงสาขาแพทย์ใช้ PCB เซรามิคเหล่านี้ สําหรับอุปกรณ์การวินิจฉัยและการรักษา ที่ความแม่นยําและความน่าเชื่อถือไม่ต่อรอง.
นอกจากนี้, อุตสาหกรรมรถยนต์กําลังนําไปใช้บอร์ดวงจรพิมพ์เซรามิกมากขึ้นสําหรับเซ็นเซอร์และหน่วยควบคุม เนื่องจากความสามารถในการทํางานอย่างน่าเชื่อถือภายใต้ความเปลี่ยนแปลงอุณหภูมิสูง.อิเล็กทรอนิกส์พลังงาน, ไฟ LED และระบบเย็นครึ่งตัวนํายังพึ่งพากับความสามารถในการจัดการความร้อนที่ดีกว่าของบอร์ดเหล่านี้ด้วยแนวโน้มการลดขนาดและความต้องการในการระบายความร้อนที่มีประสิทธิภาพในอุปกรณ์อิเล็กทรอนิกส์, สถานการณ์การใช้งานสําหรับ PCBs เซรามิกกําลังขยายตัว ทําให้พวกเขาเป็นหินมุมในการก้าวหน้าของเทคโนโลยีที่ทันสมัย
เรานําเสนอบริการการปรับปรุงสินค้าระดับพรีเมี่ยมสําหรับบอร์ด PCB เซรามิกของเรา, รับประกันว่าความต้องการเฉพาะเจาะจงของคุณถูกต้อง. เลือกจากตัวเลือกของเราเพื่อปรับปรุง PCB ของคุณตามความต้องการของคุณ:
สีหน้ากากผสมเลือกใช้หน้ากากผสมสีดําที่เนียน เพื่อให้ PCB ของคุณมีลักษณะเป็นมืออาชีพและสวยงาม
บริการ:สร้างประโยชน์จากบริการ One-stop / OEM, DFM ที่ครบวงจรของเรา ที่ได้รับการออกแบบมาเพื่อทําให้กระบวนการผลิตของ PCB เซรามิกไดเอเล็คทริกของคุณเรียบง่ายขึ้น จากแนวคิดจนถึงการเสร็จสิ้น
ขนาด:ปรับแต่งขนาดของบอร์ด PCB เซรามิกของคุณ โดยมีขนาดตั้งแต่ 2 มิลลิเมตร ถึง 200 มิลลิเมตร เพื่อเข้ากับการใช้งานของคุณได้อย่างสมบูรณ์แบบ
ขั้นต่ําความกว้างเส้น/ระยะระหว่าง:สร้างออกแบบที่ซับซ้อน ด้วยความสามารถของเราในการจัดการกับความกว้างเส้นขั้นต่ํา / ระยะห่างที่ละเอียดเพียง 0.1 มิลลิเมตร ที่เหมาะสมสําหรับการวางแผนพื้นฐานโลหะประปาเซรามิกที่ซับซ้อนและความหนาแน่นสูง
ความสามารถในการนําความร้อน:รับประกันการระบายความร้อนที่ดีกว่าด้วยการจัดอันดับการนําความร้อน 170 W / mK ทําให้มันเป็นทางเลือกที่ดีสําหรับการใช้งานพลังงานสูงและอุณหภูมิสูง
บอร์ด PCB เซรามิกถูกออกแบบมาเพื่อให้การทํางานที่สูงและความน่าเชื่อถือสําหรับการใช้งานที่ต้องการการสนับสนุนและบริการทางเทคนิคสินค้าของเรามุ่งมั่นในการรับประกันว่าคุณสามารถทําส่วนใหญ่ของคณะกรรมการ PCB เซรามิกของคุณด้วยความมั่นใจและความง่ายเราให้บริการสนับสนุนครบวงจร เพื่อแก้ปัญหาใด ๆ ที่คุณอาจเจอและช่วยปรับปรุงผลงานของสินค้าของคุณ
การสนับสนุนทางเทคนิคของเราประกอบด้วย การช่วยเหลือในการแก้ไขปัญหา การแนะนําแนวทางที่ดีที่สุดสําหรับการจัดการและการใช้บอร์ด และข้อแนะนําสําหรับการจัดการทางความร้อนและกระบวนการผสมเราเข้าใจความสําคัญของการลดเวลาหยุดทํางานให้น้อยที่สุดดังนั้นผู้เชี่ยวชาญของเราจึงมุ่งมั่นที่จะให้คําตอบอย่างรวดเร็วและมีประสิทธิภาพ สําหรับปัญหาทางเทคนิคใด ๆ ที่คุณอาจเผชิญ
นอกจากนี้ เรายังให้บริการหลายอย่าง เพื่อรองรับวงจรชีวิตของบอร์ด PCB เซรามิกของคุณ บริการเหล่านี้รวมถึงการประเมินการวินิจฉัย การซ่อมแซมหรือเปลี่ยนตัวเลือกและให้คําแนะนําเกี่ยวกับการปรับปรุงหรือการเสริมทรัพยากร เพื่อให้ผลิตภัณฑ์ของคุณยังคงอยู่ในแนวหน้าของเทคโนโลยีเป้าหมายของเราคือให้คุณมีทรัพยากรและการสนับสนุนที่จําเป็นสําหรับประสบการณ์ที่เรียบร้อยและประสบความสําเร็จกับบอร์ด PCB เซรามิคของเรา
กรุณาสังเกตว่า การสนับสนุนและบริการทางเทคนิคของเราต้องปฏิบัติตามเงื่อนไขการบริการของเรา และอาจต้องมีหลักฐานการซื้อหรือจดทะเบียนสินค้าของคุณเรามุ่งมั่นในความพึงพอใจของคุณและอยู่ที่นี่เพื่อช่วยให้คุณมีประโยชน์สูงสุดของ PCB Board เซรามิกของคุณ.
