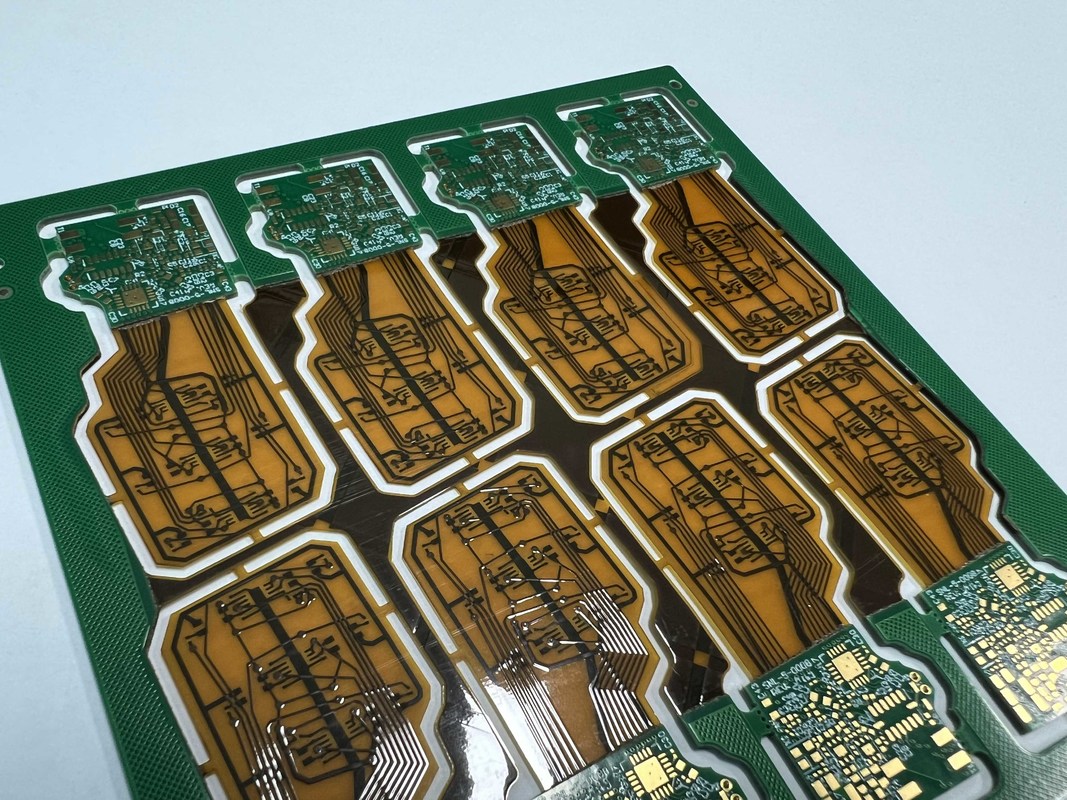

Rigid Flex PCB เป็นโซลูชันขั้นสูงที่ผสมผสานความเสถียรและความยืดหยุ่นได้อย่างลงตัว ออกแบบมาเพื่อตอบสนองความต้องการที่ซับซ้อนของอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ การออกแบบที่ซับซ้อนของ Flexible Rigid Printed Circuit Board นี้มีขนาด 41.55*131 มม. ให้พื้นที่เพียงพอสำหรับวงจรที่ซับซ้อน ในขณะที่ยังคงรักษารูปทรงที่เพรียวบางและกะทัดรัด ผลิตภัณฑ์นี้โดดเด่นในตลาดในฐานะสัญลักษณ์แห่งนวัตกรรม โดยเฉพาะอย่างยิ่งสำหรับการใช้งานที่ต้องการความสมดุลที่ละเอียดอ่อนระหว่างวงจรแบบแข็งและแบบยืดหยุ่น
หนึ่งในคุณสมบัติที่โดดเด่นที่สุดของ Rigid Flex PCB นี้คือการเคลือบผิวที่เหนือกว่า โดยใช้ Hot Air Solder Leveling (HASL) ด้วยเทคโนโลยี Lead-Free (LF) ผลิตภัณฑ์นี้รับประกันการบัดกรีและความน่าเชื่อถือที่ยอดเยี่ยมสำหรับการเชื่อมต่อทั้งหมดของคุณ เทคนิคการเคลือบผิวที่เป็นมิตรต่อสิ่งแวดล้อมนี้ไม่เพียงแต่ให้การป้องกันการกัดกร่อนที่แข็งแกร่ง แต่ยังส่งเสริมความทนทานและอายุการใช้งานที่ยาวนานของผลิตภัณฑ์ ทำให้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานที่หลากหลาย
ในฐานะผลิตภัณฑ์ PCB Assembly, Rigid Flex PCB นี้ได้รับการออกแบบมาเพื่อการรวมเข้ากับโครงการของคุณได้อย่างราบรื่น มันถูกสร้างขึ้นเพื่อเป็นแกนหลักของอุปกรณ์อิเล็กทรอนิกส์ของคุณ โดยนำเสนอแพลตฟอร์มที่แข็งแกร่งสำหรับส่วนประกอบต่างๆ ที่จะทำงานร่วมกัน การก่อสร้าง PCB นี้ผสมผสานความแข็งแกร่งของบอร์ดแบบแข็งดั้งเดิมเข้ากับความอเนกประสงค์ของวงจรแบบยืดหยุ่น ทำให้สามารถพับหรืองอเพื่อให้พอดีกับพื้นที่แคบๆ โดยไม่กระทบต่อความสมบูรณ์ของการเชื่อมต่อทางไฟฟ้า ซึ่งเป็นคุณสมบัติที่ทำให้จัดอยู่ในประเภท Foldable Rigid-Flexible PCB
กระบวนการผลิตเป็นไปตามมาตรฐานคุณภาพที่เข้มงวด โดยมี Minimum Trace/Space ที่ 0.1 มม. เทคโนโลยีเส้นละเอียดนี้ช่วยให้ PCB รองรับการเชื่อมต่อความหนาแน่นสูงในท้องถิ่น ทำให้คุณมีอิสระในการออกแบบวงจรอิเล็กทรอนิกส์ที่ซับซ้อนและกะทัดรัด ความแม่นยำในมิติของเส้นและช่องว่างมีความสำคัญอย่างยิ่งต่อการส่งสัญญาณความเร็วสูงและการย่อขนาดอุปกรณ์อิเล็กทรอนิกส์ จึงช่วยเพิ่มประสิทธิภาพและความน่าเชื่อถือโดยรวมของผลิตภัณฑ์สุดท้าย
นอกจากนี้ Rigid Flex PCB ยังรวมเทคนิคพิเศษที่เรียกว่า back drilling วิธีการขั้นสูงนี้เกี่ยวข้องกับการลบทองแดงที่ไม่ใช้งานออกจากรูที่เจาะเพื่อลดปัญหาความสมบูรณ์ของสัญญาณ เช่น การสะท้อนและการสูญเสีย ซึ่งมีความสำคัญอย่างยิ่งในการใช้งานความถี่สูง กระบวนการ back drilling ช่วยให้มั่นใจได้ว่าสัญญาณของคุณมีเส้นทางที่ชัดเจนโดยมีการรบกวนน้อยที่สุด ซึ่งมีความสำคัญอย่างยิ่งต่อการรักษาความสมบูรณ์ของการถ่ายโอนข้อมูลความเร็วสูงและลดสัญญาณรบกวนในวงจร
การใช้ sanforization กับ Rigid Flex PCB เป็นอีกข้อพิสูจน์ถึงการออกแบบคุณภาพสูง กระบวนการนี้ช่วยเพิ่มความหนาแน่นของบอร์ดในท้องถิ่น เสริมความแข็งแกร่งให้กับบริเวณที่ต้องการการรองรับโครงสร้างเพิ่มเติม ในขณะที่ยังคงความยืดหยุ่นโดยรวม คุณสมบัตินี้มีประโยชน์อย่างยิ่งในการประกอบอิเล็กทรอนิกส์ที่ซับซ้อน ซึ่งบางบริเวณต้องเผชิญกับความเค้นทางกลที่สูงขึ้น หรือเมื่อต้องการการรองรับเพิ่มเติมสำหรับส่วนประกอบที่ติดตั้ง
โดยสรุป Rigid Flex PCB เป็นผลิตภัณฑ์ที่เป็นแบบอย่างที่รวบรวมคุณสมบัติที่ดีที่สุดของเทคโนโลยีวงจรพิมพ์แบบแข็งและแบบยืดหยุ่น ขนาด 41.55*131 มม., การเคลือบผิว HASL LF และข้อกำหนด minimum trace/space 0.1 มม. ทำให้เป็นโซลูชันที่ปรับเปลี่ยนได้และเชื่อถือได้สูงสำหรับการใช้งานอิเล็กทรอนิกส์ที่หลากหลาย การรวม sanforization สำหรับการรองรับความหนาแน่นสูงในท้องถิ่นและ back drilling เพื่อความสมบูรณ์ของสัญญาณ ทำให้ PCB นี้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับนักออกแบบและวิศวกรที่มองหา Foldable Rigid-Flexible PCB ที่ให้ทั้งประสิทธิภาพสูงและความอเนกประสงค์
| คุณลักษณะ | ข้อมูลจำเพาะ |
|---|---|
| ประเภทผลิตภัณฑ์ | PCB Assembly |
| วัสดุ | FR4, Polyimide, PET |
| การเบี่ยงเบนตำแหน่งรู | ±0.05 มม. |
| จำนวนชั้น | 4 ชั้น |
| การเคลือบผิว | HASL LF |
| การบำบัด | ENIG/OSP/Immersion Gold/Tin/Silver |
| ส่วนประกอบ | SMD, BGA, DIP, ฯลฯ |
| ความยืดหยุ่น | 1-8 เท่า |
| Minimum Trace/Space | 0.1 มม. |
| การตัดโปรไฟล์ | Routing, V-CUT, Beveling |
Flexible Rigid Printed Circuit Board (PCB) เป็นโซลูชันที่ซับซ้อนและอเนกประสงค์ ออกแบบมาเพื่อรองรับการใช้งานที่หลากหลายซึ่งต้องการการผสมผสานระหว่างองค์ประกอบการออกแบบที่แข็งแกร่งและยืดหยุ่น การก่อสร้างแบบไฮบริดนี้ช่วยให้ PCB มีความยืดหยุ่นบางส่วน ทำให้สามารถพอดีกับพื้นที่แคบๆ และปรับรูปร่างต่างๆ ได้ ในขณะที่ยังคงความแข็งแกร่งที่จำเป็นสำหรับส่วนประกอบบางอย่าง ด้วยจำนวนชั้น PCB ตั้งแต่ 1-28 บอร์ดเหล่านี้จึงเหมาะสำหรับทั้งวงจรอิเล็กทรอนิกส์แบบง่ายและแบบซับซ้อน
ประเภทผลิตภัณฑ์เป็นปัจจัยสำคัญ และ Rigid Flex PCB มีความโดดเด่นในหมวดหมู่ PCB Assembly มักใช้ในอุปกรณ์อิเล็กทรอนิกส์ที่พื้นที่จำกัดและต้องการความน่าเชื่อถือสูง ความสามารถในการประกอบส่วนประกอบบนบอร์ดที่สามารถงอหรือพับได้โดยไม่กระทบต่อความสมบูรณ์ของวงจร มีคุณค่าอย่างยิ่งในการออกแบบอิเล็กทรอนิกส์สมัยใหม่
Rigid Flex PCB ได้รับการบำบัดด้วยการเคลือบผิวต่างๆ เช่น ENIG (Electroless Nickel Immersion Gold), OSP (Organic Solderability Preservatives), Immersion Gold, Tin หรือ Silver การบำบัดเหล่านี้ถูกเลือกตามข้อกำหนดของการใช้งาน เช่น ความต้องการในการทนต่อการกัดกร่อน ความง่ายในการบัดกรี หรือความสามารถในการเชื่อมต่อสายไฟ ความอเนกประสงค์นี้ช่วยให้มั่นใจได้ว่าบอร์ดสามารถปรับให้เหมาะสมกับการใช้งานในสภาพแวดล้อมและกระบวนการผลิตที่หลากหลาย
หนึ่งในคุณสมบัติที่กำหนดของ Rigid Flex PCB คือรัศมีการโค้งงอ ซึ่งสามารถอยู่ในช่วง 0.5 ถึง 10 มม. ความยืดหยุ่นนี้ช่วยให้บอร์ดสามารถงอหรือพับเพื่อให้เข้ากับข้อจำกัดของผลิตภัณฑ์ได้โดยไม่กระทบต่อประสิทธิภาพ คุณสมบัตินี้มีประโยชน์อย่างยิ่งในการใช้งาน เช่น เทคโนโลยีสวมใส่ได้ การบินและอวกาศ และอุปกรณ์ทางการแพทย์ ซึ่ง PCB ต้องปรับให้เข้ากับการออกแบบตามหลักสรีรศาสตร์หรือข้อจำกัดด้านพื้นที่เฉพาะ
นอกจากนี้ Rigid Flex PCB ยังได้รับการออกแบบมาเพื่อรองรับความหนาแน่นสูงในท้องถิ่น และสามารถรวม back drilling เพื่อลบ stub ของ via ที่ไม่จำเป็น ซึ่งจะช่วยปรับปรุงความสมบูรณ์ของสัญญาณในการออกแบบความเร็วสูง ระดับของการปรับแต่งนี้มีความสำคัญในการใช้งาน เช่น โทรคมนาคม การป้องกัน และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคขั้นสูง ซึ่งประสิทธิภาพและความน่าเชื่อถือมีความสำคัญอย่างยิ่ง
Multi-Layer Rigid and Flex Circuit Board เป็น PCB ประเภทขั้นสูงที่ให้ข้อได้เปรียบมากมายสำหรับระบบอิเล็กทรอนิกส์ที่ซับซ้อน บอร์ดเหล่านี้มักใช้ในอุตสาหกรรมที่อุปกรณ์อิเล็กทรอนิกส์มีการเคลื่อนไหวหรือการงออย่างต่อเนื่อง รวมถึงสภาพแวดล้อมที่ต้องการการย่อขนาดส่วนประกอบอิเล็กทรอนิกส์ การรวมหลายชั้นช่วยให้มีความหนาแน่นของการเชื่อมต่อที่สูงขึ้น ทำให้ Multi-Layer Rigid and Flex Circuit Board เหมาะสำหรับอุปกรณ์ที่ซับซ้อน เช่น สมาร์ทโฟน กล้อง และระบบยานยนต์ขั้นสูง
บริการปรับแต่งผลิตภัณฑ์ของเราสำหรับผลิตภัณฑ์ Rigid Flex PCB ตอบสนองความต้องการเฉพาะของคุณด้วยจำนวนชั้นสูงสุด 52L เราเชี่ยวชาญในการออกแบบ 4 Layer Multi-Layer Rigid and Flex Circuit Boards ที่ปรับแต่งให้ได้มาตรฐานประสิทธิภาพสูง
4 Layer Multi-Layer Rigid and Flex Circuit Board ของเราไม่เพียงแต่แข็งแกร่ง แต่ยังมีคุณสมบัติความหนาแน่นสูงในท้องถิ่นและตัวเลือก back drilling เพื่อให้มั่นใจในความสมบูรณ์ของสัญญาณที่มีประสิทธิภาพและความน่าเชื่อถือทางกล
ด้วยกระบวนการผลิตขั้นสูงของเรา เรารักษาการเบี่ยงเบนตำแหน่งรูที่ ±0.05 มม. รับประกันการจัดตำแหน่งและความพอดีที่แม่นยำสำหรับความต้องการ PCB Assembly ของคุณ
เลือกความเชี่ยวชาญของเราสำหรับความต้องการ PCB Assembly ของคุณ และสัมผัสกับคุณภาพที่เหนือชั้นของบริการปรับแต่ง 4 Layer Multi-Layer Rigid and Flex Circuit Board ของเรา
ผลิตภัณฑ์ Rigid Flex PCB ของเราได้รับการสนับสนุนด้วยแพ็คเกจการสนับสนุนทางเทคนิคและบริการที่ครอบคลุม ซึ่งออกแบบมาเพื่อให้มั่นใจในความน่าเชื่อถือ ประสิทธิภาพ และความพึงพอใจของลูกค้า ทีมสนับสนุนทางเทคนิคของเรามีความเชี่ยวชาญอย่างกว้างขวางในเทคโนโลยี Rigid Flex PCB และพร้อมให้ความช่วยเหลือเกี่ยวกับข้อสงสัยหรือปัญหาที่อาจเกิดขึ้น
บริการสนับสนุนรวมถึงการให้คำปรึกษาผลิตภัณฑ์เพื่อช่วยในการพิจารณาการออกแบบ การเลือกวัสดุ และการปรับปรุงเลย์เอาต์ นอกจากนี้เรายังมีเอกสารและแหล่งข้อมูลโดยละเอียดเพื่อแนะนำคุณตลอดกระบวนการติดตั้งและบำรุงรักษา Rigid Flex PCB ของคุณ
ในกรณีที่มีข้อกังวลด้านประสิทธิภาพหรือปัญหาทางเทคนิค ทีมสนับสนุนทางเทคนิคของเราให้ความช่วยเหลือในการแก้ไขปัญหาเพื่อวินิจฉัยและแก้ไขปัญหาได้อย่างรวดเร็ว เรามุ่งมั่นที่จะนำเสนอโซลูชันและคำแนะนำที่มีประสิทธิภาพเพื่อรักษาความสมบูรณ์และอายุการใช้งานที่ยาวนานของแอปพลิเคชัน Rigid Flex PCB ของคุณ
เพื่อให้มั่นใจในมาตรฐานคุณภาพสูงสุด Rigid Flex PCB ของเราผ่านการทดสอบที่เข้มงวดและมาตรการควบคุมคุณภาพ บริการของเราครอบคลุมการสนับสนุนหลังการผลิตเพื่อจัดการกับข้อกังวลใดๆ ที่เกี่ยวข้องกับกระบวนการผลิตหรือการทำงานของผลิตภัณฑ์ในสภาพแวดล้อมการทำงาน
เป้าหมายของเราคือการมอบประสบการณ์ลูกค้าที่ยอดเยี่ยมผ่านการสนับสนุนและบริการที่ทุ่มเทสำหรับผลิตภัณฑ์ Rigid Flex PCB เรามุ่งมั่นที่จะให้แน่ใจว่าลูกค้าของเราได้รับการสนับสนุนที่จำเป็นทั้งหมดเพื่อให้ได้ประสิทธิภาพและความน่าเชื่อถือสูงสุดจาก Rigid Flex PCB ของพวกเขา
