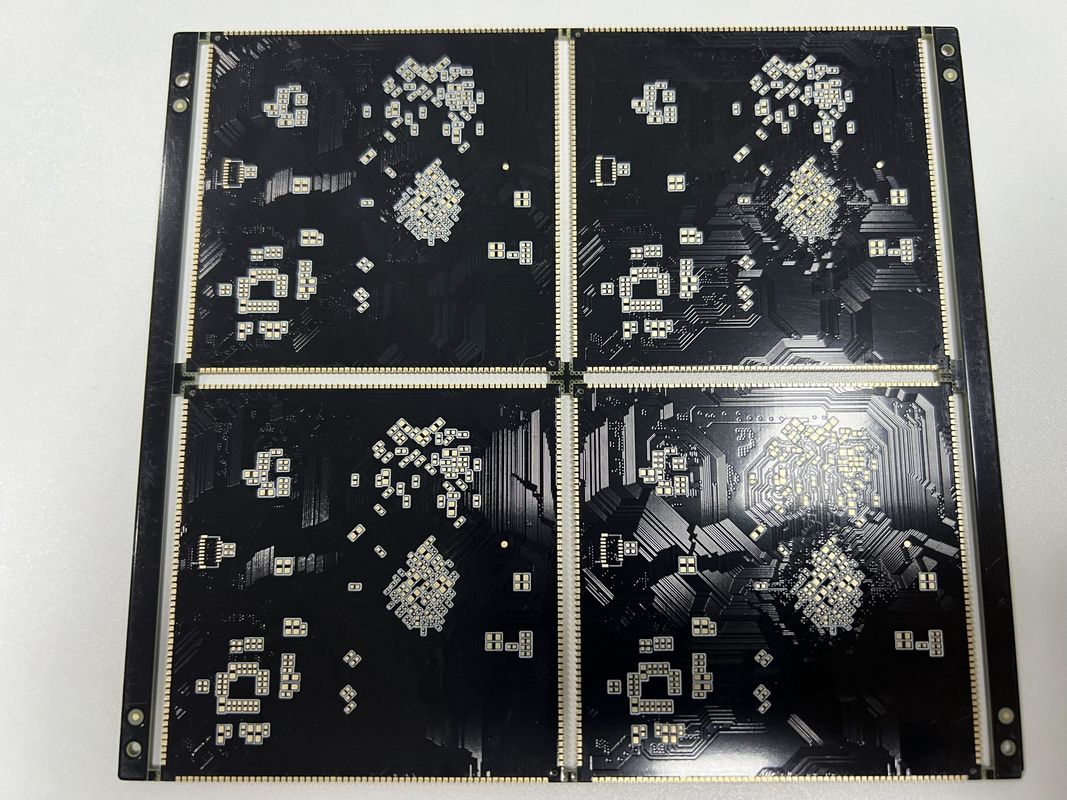

บอร์ด PCB HBI ความหนาแน่นสูงที่พัฒนาขึ้นพร้อมกับครึ่งรู BGA 0.25 มม โซกิตหลอดไฟ 10 1 อัตราส่วน
บอร์ด PCB HDI เป็นทางออกที่ทันสมัยสําหรับการใช้งานการเชื่อมต่อความหนาแน่นสูง โดยรวมความก้าวหน้าล่าสุดในเทคโนโลยี PCBผลิตภัณฑ์นี้ถูกออกแบบมาเพื่อตอบสนองการประกอบอิเล็กทรอนิกส์ที่ซับซ้อนบอร์ด PCB HDI เหมาะสมกับอุตสาหกรรมที่ต้องการประสิทธิภาพและความน่าเชื่อถือสูง เช่น การบินอวกาศ ทหาร การแพทย์และโทรคมนาคม.
หลักของความสามารถของบอร์ด PCB HDI คือจํานวนชั้นที่น่าประทับใจของมัน ซึ่งมีความยาวตั้งแต่ 4 ถึง 20 ชั้นสะดวกต่อวงจรที่ซับซ้อน ภายในพื้นที่ที่คอมแพคต์การเชื่อมโยงระหว่างระบบที่ซับซ้อนนี้ถูกบรรลุผ่านการใช้ microvias และเทคนิคการผลิต PCB ที่ก้าวหน้า เพื่อให้มั่นใจในความสมบูรณ์แบบของสัญญาณและผลงานทางไฟฟ้าสูง
หนึ่งในคุณสมบัติที่น่าทึ่งที่สุดของบอร์ด PCB HDI คือขนาดรูขั้นต่ําของมันเพียง 0.15 มิลลิเมตรขนาด หลุม ละเอียด นี้ เป็น สิ่ง สําคัญ สําหรับ การ รับรอง องค์ประกอบ น้อย ที่ ใช้ ใน การ ออกแบบ ความหนาแน่นสูงช่องทางขนาดเล็กไม่เพียงแต่ประหยัดพื้นที่ แต่ยังช่วยลดการสูญเสียสัญญาณและการพูดข้าม ซึ่งเป็นสิ่งสําคัญในการรักษาความสมบูรณ์ของสัญญาณความเร็วสูง
การควบคุมอัตราต่อต้านเป็นคุณสมบัติสําคัญอีกอย่างของบอร์ด PCB HDI ผลิตภัณฑ์นี้ถูกออกแบบด้วยการควบคุมอย่างแม่นยําความจําเป็นในการส่งข้อมูลความเร็วสูงการควบคุมอัตราขัดขวางทําให้ Board PCB HDI สามารถรองรับความต้องการการทํางานไฟฟ้าที่เข้มงวดของ HD SDI Converters และการใช้งานดิจิตอลความเร็วสูงอื่น ๆ ได้การบริหารอุปสรรคอย่างรอบคอบนี้ทําให้การสะท้อนสัญญาณและการช้าเวลาน้อยที่สุด, ให้ผลงานที่น่าเชื่อถือและคงที่
ความต้องการพิเศษไม่เป็นอุปสรรคสําหรับบอร์ด PCB HDI ผลิตภัณฑ์สามารถปรับตัวได้และสามารถปรับแต่งได้เพื่อรวมลักษณะที่เป็นเอกลักษณ์ เช่น ซ็อตหลอดไฟความสามารถปรับปรุงนี้ทําให้ HDI PCB Board สามารถปรับปรุงให้เหมาะสมกับการใช้งานเฉพาะเจาะจงการประกันความสามารถในการตอบสนองความต้องการที่มีความเชี่ยวชาญมากที่สุดโดยไม่เสียสละในเรื่องของผลงานหรือคุณภาพ
เมื่อพูดถึงการรับประกันคุณภาพ บอร์ด PCB HDI ผ่านโปรโตคอลการทดสอบที่เข้มงวด เพื่อรับประกันว่าแต่ละบอร์ดตรงกับมาตรฐานสูงสุดผลิตภัณฑ์ได้รับการทดสอบ E-Testing และ X-RAY 100% เพื่อระบุและแก้ไขความบกพร่องที่เป็นไปได้การทดสอบเหล่านี้ทําให้มั่นใจในความซื่อสัตย์ของช่องทาง, สายเชื่อม solder, และความสมบูรณ์แบบโดยรวมของ PCB ก่อนการจัดส่งกระบวนการทดสอบอย่างละเอียดนี้มีความสําคัญสําหรับการใช้งานที่ความล้มเหลวไม่ใช่ตัวเลือก.
ความสามารถของบอร์ด PCB HDI ทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับการใช้ในบอร์ด PCB HDI ที่มีความหมายเหมือนกับการลดขนาดเล็ก ความเร็วสูงและผลงานสูงคุณสมบัติที่ทันสมัยของบอร์ดและการทดสอบอย่างเข้มงวดทําให้มันสามารถรับรองความต้องการของอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยไม่ว่าจะเป็นการใช้ใน HD SDI Converter หรือการใช้งานอื่น ๆ ที่ความหนาแน่นสูงและความน่าเชื่อถือสูงเป็นสิ่งสําคัญมาก ๆ บอร์ด PCB HDI ส่งผลลัพธ์ที่พิเศษ
สรุปคือ HDI PCB Board เป็นตัวเลือกที่ดีที่สุดสําหรับลูกค้าที่ต้องการเทคโนโลยี PCB ที่ทันสมัยสามารถปรับเปลี่ยนได้ตามความต้องการพิเศษ เช่น ซ็อตหลอดไฟและวิธีการทดสอบที่ครบถ้วน สินค้านี้โดดเด่นในตลาด จํานวนชั้น 4-20 ชั้นทํา HDI PCB Board เป็นองค์ประกอบที่จําเป็นสําหรับการออกแบบอิเล็กทรอนิกส์ความหนาแน่นสูงใด ๆ.
| ปริมาตรเทคนิค | รายละเอียด |
|---|---|
| คําขอพิเศษ | ครึ่งหลุม 0.25 มม. |
| ขนาดหลุม | 0เครื่องเจาะเลเซอร์ขนาด.1 มิลลิเมตร |
| ขั้นต่ํา | 3/3มิล |
| ความต้องการพิเศษ | โซกิตหลอดไฟ |
| การควบคุมความคับค้าน | ใช่ |
| ขนาดรูขั้นต่ํา | 0.15 มิลลิเมตร |
| ชื่อ PCB | 4L 1+N+1 บอร์ด HDI |
| ชั้นกระดาษ | 6-32L |
| อัตราส่วน | 10:1 |
| จํานวนชั้น | 4-20 ชั้น |
PCBs HDI หรือ High Density Interconnector Printed Circuit Boards เป็นการกระโดดอย่างสําคัญในเทคโนโลยีการผลิต PCBทําให้การออกแบบที่คอมแพคต์มากขึ้น พร้อมกับความหนาแน่นของวงจรที่สูงขึ้นและผลประกอบการไฟฟ้าที่ดีขึ้นPCBs HDI มีลักษณะด้วยลักษณะที่ละเอียดของพวกเขา รวมถึงขนาดรูขั้นต่ํา 0.15 มิลลิเมตรและความกว้างรอยขั้นต่ําและระยะห่าง 3 / 3 มิลลิเมตรความเป็นไปได้ในการนับชั้นจะตั้งแต่ 4 ถึง 20 ชั้นในด้านการผลิต PCB HDI คุณสมบัติเหล่านี้ทําให้ PCB HDI เหมาะสําหรับการใช้งานอิเล็กทรอนิกส์ที่ทันสมัย
โอกาสและกรณีการใช้งานสําหรับ PCB HDI มีความหลากหลาย ซึ่งครอบคลุมหลายอุตสาหกรรมและเทคโนโลยีที่ความน่าเชื่อถือ การประหยัดพื้นที่ และการปรับปรุงผลงานไฟฟ้าเป็นสิ่งสําคัญในอุตสาหกรรมโทรคมนาคม, บอร์ดวงจรพิมพ์ HDI เป็นสิ่งจําเป็นสําหรับอุปกรณ์ เช่น สมาร์ทโฟน แท็บเล็ต และอุปกรณ์ที่ใส่ได้การออกแบบ PCB ความหนาแน่นสูง ทําให้มีส่วนประกอบมากขึ้นที่จะบรรจุในพื้นที่ที่เล็ก, สนับสนุนแนวโน้มไปสู่อุปกรณ์ที่เรียบง่ายและคอมแพคต์มากขึ้น
ในสาขาของอิเล็กทรอนิกส์ทางการแพทย์ PCB HDI ใช้ในอุปกรณ์การแพทย์ขนาดเล็กและพกพา และในอุปกรณ์ห้องปฏิบัติการที่ซับซ้อนที่ต้องการความแม่นยําและความน่าเชื่อถือสูงขนาดรูเล็กและจํานวนชั้นสูง ทําให้แผ่น HDI เป็นทางออกที่สมบูรณ์แบบสําหรับการลดขนาดของอุปกรณ์ทางการแพทย์ เช่น เครื่องเต้นหัวใจ, อุปกรณ์การถ่ายภาพ และอุปกรณ์วินิจฉัยที่ทันสมัย ที่ได้รับประโยชน์จากความสมบูรณ์แบบสัญญาณสูงของเทคโนโลยี HDI และการสูญเสียสัญญาณที่ลดลง
การใช้งานด้านอากาศและการป้องกันยังได้รับประโยชน์จากการออกแบบ PCB ความหนาแน่นสูง โดยที่ระบบมักทํางานภายใต้สภาพที่รุนแรง และพื้นที่และน้ําหนักมีค่าพิเศษบอร์ด Interconnector ความหนาแน่นสูงสามารถพบในระบบเครื่องบิน, การสื่อสารทางดาวเทียม และอุปกรณ์ทหารต่าง ๆ ที่การผลิตและความน่าเชื่อถือที่ดีขึ้นของพวกเขามีความสําคัญต่อความสําเร็จของภารกิจ
นอกจากนี้, อุตสาหกรรมรถยนต์กําลังนํา PCBs HDI เข้าไปในการออกแบบของพวกเขามากขึ้นความต้องการของสาร PCB ที่น่าเชื่อถือและคอมแพคต์ ไม่เคยสูงขึ้นมาก่อนเทคโนโลยี HDI สนับสนุนการบูรณาการของอิเล็กทรอนิกส์ที่ซับซ้อนในรถยนต์ในขณะที่ยังคงมีความทนทานต่อสภาพที่รุนแรงที่เป็นปกติของสภาพแวดล้อมรถยนต์
ในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค PCBs HDI เป็นกระดูกสันหลังของอุปกรณ์และอุปกรณ์ล่าสุด จากกล้องและคอนโซลเกมPCB ความหนาแน่นสูง ให้พื้นฐานที่จําเป็นในการสนับสนุนวงจรที่ซับซ้อนในพื้นที่กั้น.
ในที่สุดอุตสาหกรรมคอมพิวเตอร์และการเก็บข้อมูลยังใช้เทคโนโลยี HDI สําหรับพานแม่ เซอร์เวอร์ และอุปกรณ์สื่อสารความเร็วสูงPCBs HDI ให้ผลงานไฟฟ้าและการระบายความร้อนที่ดีกว่า, สําคัญสําหรับการประมวลผลความเร็วสูงและความน่าเชื่อถือที่จําเป็นในภาคเหล่านี้
โดยสรุปโอกาสการใช้งานและกรณีฉากสําหรับผลิตภัณฑ์แผ่น PCB HDI ใหญ่และสําคัญต่อการพัฒนาของอิเล็กทรอนิกส์ที่ทันสมัยและจํานวนชั้นที่เปลี่ยนแปลงรวมถึงจํานวนชั้นที่สูงในการออกแบบของมัน ทําให้มันเป็นองค์ประกอบพื้นฐานของกระบวนการผลิต PCB HDI ที่ทันสมัยในอุตสาหกรรมเทคโนโลยีสูงมากมาย
ผลิตภัณฑ์ HDI PCB Board ของเรานําเสนอบริการการปรับแต่งให้ครบวงจร เพื่อตอบสนองความต้องการของแอพลิเคชั่นที่ต้องการการเชื่อมต่อความหนาแน่นสูงบอร์ดเหล่านี้ให้ความน่าเชื่อถือและการทํางานที่ดีกว่า.
ด้วยสัดส่วนรูปแบบที่น่าประทับใจ 101บอร์ดวงจรพิมพ์ HDI ของเราถูกออกแบบมาเพื่อรองรับการออกแบบที่ซับซ้อนของอิเล็กทรอนิกส์ที่ทันสมัย ความกว้างขั้นต่ําและความสามารถระยะห่างคือ 3 / 3 มิลรับประกันเส้นทางสัญญาณที่แม่นยําและชัดเจน สําหรับความต้องการ HD SDI Converter และการใช้งานความละเอียดสูงอื่น ๆ.
เราเข้าใจว่าความต้องการพิเศษ เช่น โซกิตหลอดไฟ มักจําเป็นสําหรับการใช้งานที่เหมาะสมรับประกันว่า HDI PCB Board ของคุณเหมาะสมกับรายละเอียดของคุณ.
ความหนาของบอร์ด PCB HDI ของเราสามารถปรับได้ในช่วง 0.4-3.2mm เพื่อให้ตรงกับการออกแบบและความต้องการทางกลของคุณให้คําตอบที่หลากหลาย สําหรับความท้าทายของวงจรความหนาแน่นสูงของคุณ.
บอร์ด PCB HDI ได้ถูกออกแบบด้วยเทคโนโลยีเชื่อมต่อความหนาแน่นสูงล่าสุด เพื่อรับประกันผลงานและความน่าเชื่อถือสูงสําหรับการใช้งานต่าง ๆการสนับสนุนทางเทคนิคและบริการของเราสําหรับ HDI PCB Board ตั้งใจที่จะให้คุณกับการช่วยเหลือที่คุณต้องการเพื่อบูรณาการผลิตภัณฑ์นี้ในโครงการของคุณอย่างมีประสิทธิภาพ.
การสนับสนุนทางเทคนิคสินค้า
1.เอกสารครบวงจร: เราให้คู่มือผู้ใช้รายละเอียดและรายละเอียดสินค้าเพื่อช่วยให้คุณเข้าใจความสามารถและข้อจํากัดของ HDI PCB Board
2คู่มือแก้ปัญหา: คู่มือแก้ปัญหาของเราถูกออกแบบมาเพื่อช่วยคุณในการวินิจฉัยและแก้ไขปัญหาทั่วไปที่อาจเกิดขึ้นระหว่างการใช้ HDI PCB Board ของเรา
3การสอบถามทางเทคนิค: สําหรับคําถามทางเทคนิคที่ซับซ้อนมากขึ้น ทีมงานผู้เชี่ยวชาญของเราพร้อมที่จะให้ความรู้และคําตอบที่ปรับปรุงให้กับกรณีการใช้งานเฉพาะของคุณ
บริการ:
1การตรวจสอบการออกแบบ: ก่อนการผลิต, เราให้บริการการตรวจสอบการออกแบบเพื่อให้แน่ใจว่าการออกแบบของ HDI PCB Board ของคุณถูกปรับปรุงให้ดีที่สุดสําหรับการทํางานและการผลิต.
2. การทดสอบต้นแบบ: เราสามารถช่วยในการทดสอบต้นแบบเพื่อตรวจสอบผลงานของบอร์ด PCB HDI ของคุณในสภาพของโลกจริง ก่อนที่จะเข้าสู่การผลิตเต็ม
3. การสนับสนุนหลังการขาย: ทีมงานสนับสนุนหลังการขายของเราอยู่ที่นี่เพื่อช่วยคุณกับปัญหาใด ๆ ที่อาจเกิดขึ้นหลังจากที่คุณได้รับบอร์ด PCB HDI ของคุณการประกันความพึงพอใจต่อเนื่องของคุณกับผลิตภัณฑ์.
กรุณาทราบว่าการสนับสนุนและบริการทางเทคนิคของเรา ไม่รวมบริการซ่อมแซมทางกายภาพเรามุ่งมั่นที่จะให้การสนับสนุนลูกค้าในระดับสูงสุด ผ่านช่องทางและทรัพยากรที่เรามี.
ส่งข้อสอบของคุณตรงมาหาเรา
