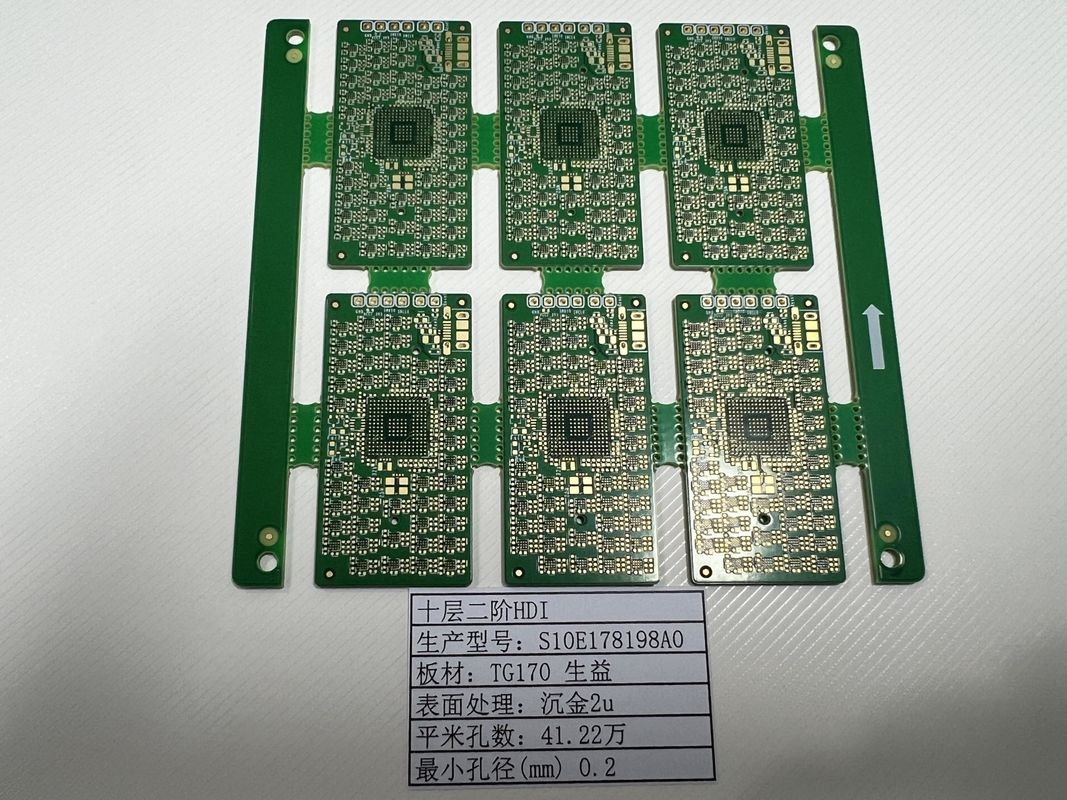

การควบคุมอัมพาต HDI PCB Board 10 1 อัธยาศัย 10 ชั้น 2+N+2 X Ray ทดสอบ Ultra Thin 0.2mm-6.00mm
บอร์ด PCB HDI (High Density Interconnector) เป็นสิ่งประหลาดของเทคโนโลยีในสังกัดขององค์ประกอบอิเล็กทรอนิกส์ตอบโจทย์ความต้องการที่ก้าวหน้าของอิเล็กทรอนิกส์ที่ทันสมัย ด้วยผลงานและความน่าเชื่อถือสูงสุด. บอร์ดเหล่านี้ถูกออกแบบโดยเฉพาะเจาะจงสําหรับการใช้งานที่ต้องการการตั้งค่าส่วนประกอบที่หนาแน่นและจํานวนการเชื่อมต่อที่สูงกว่า. เหมาะสําหรับการใช้งานบอร์ด PCB ความเร็วสูงPCB HDI เป็นหลักฐานของการวิวัฒนาการของเทคโนโลยีบอร์ดวงจรการอํานวยความสะดวกในการใช้งาน
ใจกลางของบอร์ด PCB HDI คือความสามารถที่น่าประทับใจในการสนับสนุนขนาดรูขั้นต่ําเพียง 0.15 มิลลิเมตรการอํานวยความสะดวกในการบูรณาการส่วนประกอบหลายส่วนบนแผ่นเดียวการลดขนาดนี้เป็นองค์ประกอบสําคัญในการผลิตอุปกรณ์เบาๆ คอมแพคต์ และมีประสิทธิภาพสูง ซึ่งเป็นลักษณะของตลาดอิเล็กทรอนิกส์ในปัจจุบัน
คุณภาพและความน่าเชื่อถือเป็นสิ่งสําคัญสําหรับ PCB HDI และเพื่อให้แน่ใจว่าทุกแผ่นตรงกับมาตรฐานสูงสุด โปรโตคอลการทดสอบที่เข้มงวดเมื่อผลประกอบการไฟฟ้าถูกตรวจสอบเพื่อรับรองความสามารถในการทํางานและความน่าเชื่อถือนอกจากนี้ การตรวจสอบ X-RAY ยังถูกใช้เพื่อตรวจสอบโครงสร้างภายในของคณะกรรมการการตรวจสอบความสมบูรณ์ของโครงสร้างชั้นและการเชื่อมต่อเล็ก ๆ ที่ไม่เห็นด้วยตาเปล่าแนวทางการทดสอบแบบสองแบบนี้รับประกันว่าแต่ละแผ่น PCB HDI จะไม่มีความบกพร่องและพร้อมสําหรับความต้องการของการใช้งานความเร็วสูงและความสามารถสูง
เพื่อตอบสนองความต้องการที่หลากหลาย จํานวนชั้นแผ่นสําหรับ PCB HDI สามารถแตกต่างกันจาก 6 ถึง 32 ชั้น (6-32L)ความยืดหยุ่นนี้ทําให้สามารถออกแบบและผลิต PCB ที่สามารถจัดการกับการใช้งานมากมายการออกแบบหลายชั้นยังช่วยในการลดการสูญเสียสัญญาณและ cross-talkซึ่งเป็นสิ่งสําคัญในการใช้งานในแผ่น PCB ความเร็วสูง ที่ความสมบูรณ์แบบของสัญญาณเป็นสิ่งจําเป็น.
เพื่อตอบสนองความต้องการเฉพาะเจาะจง บอร์ด PCB HDI สามารถรองรับคําขอพิเศษ เช่น หุบครึ่งและ 0.25 มม BGA (Ball Grid Array) สูงใช้ในการสร้างการเชื่อมต่อระหว่างบอร์ดหรือการติดตั้งส่วนประกอบโดยตรงกับขอบของ PCBความสามารถของ 0.25mm BGA pitch เป็นที่สําคัญโดยเฉพาะอย่างยิ่งเพราะมันทําให้การบรรจุ ICs (วงจรบูรณาการ) หนาแน่นขึ้น ซึ่งเป็นสิ่งสําคัญสําหรับการประกอบอิเล็กทรอนิกส์ ultra-compactลักษณะเหล่านี้เน้นถึงความสามารถในการปรับปรุง PCB HDI ให้กับความต้องการด้านการออกแบบและการทํางานที่หลากหลายการพัฒนาสินค้าอิเล็กทรอนิกส์ชั้นนํา
การบูรณาการเทคโนโลยีการเชื่อมต่อความหนาแน่นสูง ทําให้ HDI PCB Board เป็นองค์ประกอบที่จําเป็นในอิเล็กทรอนิกส์ที่ทันสมัยเมื่อความต้องการการทํางานที่เพิ่มขึ้นตรงกับความต้องการในการลดขนาดPCB HDI ไม่ใช่แค่ส่วนประกอบ แต่เป็นทางออกที่ทําให้การขยายตัวของอิเล็กทรอนิกส์ที่ทันสมัยในสาขาต่างๆ เช่น โทรคมนาคม คอมพิวเตอร์ อุปกรณ์การแพทย์และอุตสาหกรรมอากาศด้วยความสามารถที่พิเศษในการสนับสนุนการดําเนินงาน PCB board ความเร็วสูงและความหลากหลายในการรองรับจํานวนชั้นต่างๆ และคําขอพิเศษPCB HDI เป็นมุมก้อนของการออกแบบและการผลิตอิเล็กทรอนิกส์.
โดยสรุป HDI PCB Board เป็นจุดสูงสุดของการออกแบบ PCB โดยนําเสนอวิธีการเชื่อมต่อความหนาแน่นสูงสําหรับการใช้งานอิเล็กทรอนิกส์ที่ต้องการมากที่สุดด้วยความสามารถในการเจาะรูที่แสนละเอียด, ขั้นตอนการทดสอบที่เข้มงวด, จํานวนชั้นที่ปรับเปลี่ยนได้ และความสามารถในการตอบสนองความต้องการการออกแบบเฉพาะเจาะจงPCB HDI เป็นตัวเลือกที่แน่นอนสําหรับวิศวกรและนักออกแบบ ที่ต้องการที่จะผลักดันขอบเขตของสิ่งที่เป็นไปได้ในส่วนประกอบอิเล็กทรอนิกส์.
| ปริมาตรเทคนิค | คําอธิบาย |
|---|---|
| วัตถุดิบ | FR4 IT180 |
| ความต้องการพิเศษ | โซกิตหลอดไฟ |
| ชั้นกระดาษ | 6-32L |
| การควบคุมความคับค้าน | ใช่ |
| ความหนา | 0.4-3.2 มิลลิเมตร |
| คําสําคัญ | เครื่องเชื่อมต่อความหนาแน่นสูง |
| จํานวนชั้น | 4-20 ชั้น |
| อัตราส่วน | 10:1 |
| ขนาดหลุม | 0เครื่องเจาะเลเซอร์ขนาด.1 มิลลิเมตร |
| คําขอพิเศษ | ครึ่งหลุม 0.25 มม. |
PCB HDI (High Density Interconnector) เป็นบอร์ด PCB ความเร็วสูงที่ออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดของอิเล็กทรอนิกส์ที่ทันสมัยมีจํานวนชั้นตั้งแต่ 4 ถึง 20 ชั้น, บอร์ดเหล่านี้มีความสามารถหลากหลายอย่างยิ่ง และสามารถปรับตัวให้กับการใช้งานที่หลากหลาย ทําให้มันเหมาะสมสําหรับโอกาสและกรณีที่หลากหลาย
หนึ่งในการใช้งานหลักของบอร์ด HDI คือในวงการคอมพิวเตอร์ ที่การทํางานของ PCB ความเร็วสูงเป็นสิ่งสําคัญพร้อมกับความสามารถในการนําไปใช้ 0เทคโนโลยี.25 มม. BGA (Ball Grid Array) ทําให้มันเหมาะสมสําหรับคอมพิวเตอร์แล็ปท็อป เซอร์เวอร์ และคอมพิวเตอร์ที่มีประสิทธิภาพสูง ที่ต้องการการประมวลผลข้อมูลอย่างรวดเร็ว และความช้าอย่างน้อยเทคโนโลยีครึ่งหลุมเป็นประโยชน์โดยเฉพาะอย่างยิ่งในการใช้งานสายเชื่อมขอบ, รับประกันการเชื่อมต่อที่มั่นคงและน่าเชื่อถือกับอุปกรณ์ด้านนอก
ในอุตสาหกรรมโทรคมนาคม PCBs HDI เป็นสิ่งจําเป็นเนื่องจากผลประกอบการไฟฟ้าที่ดีกว่าของพวกเขาและความสามารถในการสนับสนุนการส่งสัญญาณความเร็วสูงการติดตามขนาดเล็ก 3 / 3 มิลลินาที ทําให้การส่งสัญญาณหนาแน่น, ซึ่งมีความสําคัญในสมาร์ทโฟน, สถานีฐาน และอุปกรณ์การสื่อสารอื่นๆ ที่ต้องการการลดขนาดเล็กโดยไม่เสียสละความเร็วหรือความสมบูรณ์แบบของสัญญาณ
การมาถึงของเทคโนโลยีที่สามารถสวมใส่ได้ยังเห็นว่า PCB HDI เป็นองค์ประกอบพื้นฐาน ขนาดเล็กและการตั้งค่าหลายชั้นทําให้การบูรณาการของฟังก์ชันที่ทันสมัยอุปกรณ์ใส่ไม่ว่าจะเป็นสําหรับเครื่องติดตามความฟิตเนส นาฬิกาฉลาด หรืออุปกรณ์ติดตามทางการแพทย์ คุณสมบัติของ HDI PCB เช่น ขนาดรูเลเซอร์ 0.1 มมการเชื่อมต่อที่แม่นยําที่จําเป็นในผลิตภัณฑ์ที่ซับซ้อนเหล่านี้.
อุปกรณ์ทางการแพทย์ โดยเฉพาะอย่างยิ่งที่ต้องการความแม่นยําและความน่าเชื่อถือสูง มีประโยชน์มากมายจากการใช้แผ่น PCB HDIอุปกรณ์ เช่น อุปกรณ์การถ่ายภาพและเครื่องมือวินิจฉัยพึ่งพาความสามารถของบอร์ด PCB ความเร็วสูงในการทํางานอย่างต่อเนื่องภายใต้สภาพวิกฤตนอกจากนี้ การรับประกันการทดสอบ E-Testing และ X-RAY 100% ทําให้แน่ใจว่าทุกบอร์ดตอบสนองความต้องการที่เข้มงวดสําหรับการรับรองการแพทย์
ในที่สุดในภาคอากาศและการป้องกัน ความน่าเชื่อถือและความสามารถความเร็วสูงของ HDI PCB ทําให้มันเหมาะสําหรับการใช้ในเครื่องบิน, ระบบดาวเทียม, และอุปกรณ์การสื่อสารทหารการทดสอบอย่างเข้มงวดและการผลิตแม่นยําของบอร์ดเหล่านี้ หมายความว่ามันสามารถทนต่อสภาพที่รุนแรงและให้ผลงานที่น่าเชื่อถือได้ เมื่อความล้มเหลวไม่ได้เป็นตัวเลือก.
สรุปคือ บอร์ด PCB HDI เป็นผลิตภัณฑ์ที่มีความหลากหลาย ที่เป็นส่วนสําคัญในการพัฒนาอิเล็กทรอนิกส์ความเร็วสูงที่สัมผัสเกือบทุกด้านของภูมิทัศน์เทคโนโลยีที่ทันสมัยจากคอมพิวเตอร์ไปยังเทคโนโลยีที่ใส่ได้ และจากการดูแลสุขภาพไปยังการป้องกัน พีซีบี HDI อยู่ในหัวใจของนวัตกรรม
บริการ PCB ความเร็วสูงของเราตอบสนองความต้องการเชี่ยวชาญของอิเล็กทรอนิกส์ที่ทันสมัยโดยนําเสนอการปรับปรุงบอร์ด PCB ความหนาแน่นสูง (HDI)คุณสามารถระบุขนาดรูขั้นต่ําขนาดเล็ก 0.15 มิลลิเมตร ทําให้แผ่นจําลองความหนาแน่นสูงของคุณ สามารถรองรับความต้องการการออกแบบที่ซับซ้อนขององค์ประกอบอิเล็กทรอนิกส์ที่ทันสมัย
บอร์ด PCB HDI มาพร้อมกับความหนาของบอร์ดตั้งแต่ 0.2 มิลลิมิตรถึง 6.00 มิลลิมิตร (8 มิล-126 มิลลิมิตร) ทําให้มีการใช้งานและมาตรฐานความทนทานที่หลากหลายไม่ว่าคุณกําลังทํางานบนน้ําหนักเบา,อุปกรณ์พกพาหรือวงจรที่แข็งแกร่งและพลังงานสูง เราสามารถปรับปรุงบอร์ดเพื่อตอบสนองความต้องการของคุณ
เรายังนําเสนอการปรับแต่งจํานวนชั้นที่ครบถ้วนด้วยตัวเลือกตั้งแต่ 4 ถึง 20 ชั้น ความยืดหยุ่นนี้ทําให้การใช้งานของพาร์ท PCB HDI ของคุณถูกปรับปรุงให้ดีที่สุดไม่ว่าจะเป็นอุปกรณ์ง่ายๆ หรือซับซ้อนอุปกรณ์หลายประการ
นอกจากนี้เรายังรับประกันการควบคุมความคับค้านด้วยบริการ HDI PCB ของเรารับรองว่าบอร์ดแบบความหนาแน่นสูงของคุณทํางานอย่างน่าเชื่อถือได้ในความเร็วที่ต้องการของเทคโนโลยีในปัจจุบัน.
บอร์ด PCB HDI (High-Density Interconnect) ของเราได้รับการสนับสนุนจากการสนับสนุนทางเทคนิคและบริการที่ครบวงจร เพื่อให้แน่ใจว่าคุณจะได้รับผลประโยชน์สูงสุดจากสินค้าของคุณการดําเนินการและการปรับปรุงให้ดีที่สุด เรามุ่งมั่นที่จะให้การสนับสนุนที่คุณต้องการ เพื่อให้ HDI PCB Board ของคุณทํางานได้อย่างดีที่สุด
การสนับสนุนทางเทคนิคของเรารวมถึงการเข้าถึงทีมวิศวกรที่มีความรู้และประสบการณ์ ที่สามารถช่วยกับคําถามหรือปัญหาใด ๆ ที่อาจเกิดขึ้นจากการตั้งตั้งครั้งแรก ถึงการแก้ปัญหาวงจรที่ซับซ้อนทีมงานของเราอยู่ที่นี่เพื่อให้คําปรึกษาและคําตอบจากผู้เชี่ยวชาญ
นอกจากการสนับสนุนจากทีมงานของเราแล้ว เรายังให้บริการหลายอย่าง เพื่อขยายอายุการใช้งาน และเพิ่มความสามารถในการทํางานของบอร์ด PCB HDI ของคุณ บริการเหล่านี้รวมถึง แต่ไม่จํากัดต่อ:
เรายังให้เอกสารและทรัพยากรเพื่อช่วยให้คุณได้รับประโยชน์มากที่สุดจาก HDI PCB Board ของคุณและข้อตักเตือนการใช้งานที่ครอบคลุมกลุ่มหัวข้อที่เกี่ยวข้องกับเทคโนโลยี HDI PCB.
ความมุ่งมั่นของเรากับความสําเร็จของคุณ ไม่ได้สิ้นสุดลง กับการขาย HDI PCB Board ของเราเราพยายามที่จะให้การสนับสนุนและบริการอย่างต่อเนื่อง เพื่อรับประกันความพึงพอใจของคุณและผลงานระยะยาวของสินค้าของคุณ.
ส่งข้อสอบของคุณตรงมาหาเรา
