HDI Any Layer PCBs (High-Density Integrated Circuit Interconnection Boards) เป็นชิ้นหน้าของเทคโนโลยีพิมพ์แผ่นวงจร (PCB) ที่ทันสมัย เพื่อตอบสนองความต้องการที่พัฒนาขึ้นของขนาดเล็กมีประสิทธิภาพมากขึ้นและส่วนประกอบอิเล็กทรอนิกส์ที่บูรณาการสูง PCBs HDI ที่ทันสมัยของเรา ให้ผลงานและความน่าเชื่อถือที่ไม่มีคู่แข่ง สําหรับการใช้งานที่กว้างขวางโทรคมนาคม, อิเล็กทรอนิกส์ผู้บริโภค, รถยนต์, และอุปกรณ์การแพทย์
PCB ความหนาแน่นสูง (HDI) ของเราถูกผลิตด้วยความแม่นยําและมาตรฐานคุณภาพสูงสุด เพื่อให้แน่ใจว่าแต่ละบอร์ดตอบสนองความต้องการที่เข้มงวดของวงจรอิเล็กทรอนิกส์ที่ซับซ้อนในวันนี้โดยมีเวลาในการดําเนินงานตั้งแต่ 2-5 วันรวดเร็ว, เรามุ่งมั่นที่จะจัดส่ง PCB HDI Any Layer ของคุณอย่างรวดเร็ว โดยไม่เสียสละคุณภาพ, ทําให้คุณเร่งกระบวนการพัฒนาสินค้าของคุณและไปตลาดเร็วขึ้น
การเสร็จสิ้นผิวของ PCB มีบทบาทสําคัญในการทํางานและอายุยาวของมัน PCB HDI ของเรามีให้บริการกับการเสร็จสิ้นผิวที่หลากหลายเพื่อตอบสนองความต้องการเฉพาะเจาะจงของการใช้งานของคุณ.ตัวเลือกประกอบด้วย HASL (Hot Air Solder Leveling), ENIG (Electroless Nickel Immersion Gold), Immersion Silver, และ OSP (สารอนุรักษ์ความสามารถในการผสมอินทรีย์)แต่ละชิ้นนี้มีประโยชน์พิเศษ, เช่นความสามารถในการผสมผสานที่ดี, ความทนทานต่อการกัดสลาย, และความสามารถในการผูกสาย, การันตีว่า HDI Any Layer PCB ของคุณจะรักษาความสมบูรณ์แบบตลอดชีวิตการใช้งานของมัน
เพื่อรับประกันคุณภาพสูงสุดของบอร์ดเชื่อมต่อวงจรบูรณาการความหนาแน่นสูงของเรา เราใช้วิธีการทดสอบที่ทันสมัย เช่น การทดสอบเครื่องสํารวจบิน และ E-testโปรต็อกอลการทดสอบที่ซับซ้อนเหล่านี้ ทําให้เราสามารถตรวจพบปัญหาที่เป็นไปได้ในช่วงต้นของกระบวนการผลิตการทดสอบเป็นส่วนหนึ่งของกระบวนการผลิตของเราซึ่งเป็นเหตุผลที่เราลงทุนอย่างหนักในอุปกรณ์ที่ทันสมัย และเทคนิคที่มีความชํานาญในการดําเนินการตรวจสอบที่ครบถ้วนในแต่ละ HDI PCB ที่เราผลิต.
หนึ่งในคุณสมบัติที่สําคัญที่สุดของ PCB HDI AnyLayer ของเราคือขนาดรูที่เสร็จสิ้นอย่างน้อย 0.1 มิลลิเมตร ความสามารถพิเศษนี้ทําให้การสร้างลักษณะที่ละเอียดมากซึ่งเป็นสิ่งจําเป็นสําหรับการออกแบบการเชื่อมต่อความหนาแน่นสูงความสามารถในการรองรับ vias เล็กดังกล่าวทําให้การออกแบบวงจรที่ซับซ้อนและคอมแพคต์มากขึ้น ทําให้มันเป็นไปได้ที่จะบรรลุฟังก์ชันสูงกว่าในปัจจัยรูปแบบที่เล็กกว่าคุณสมบัตินี้เป็นประโยชน์โดยเฉพาะอย่างยิ่งสําหรับการใช้งานที่การประหยัดพื้นที่และการเพิ่มประสิทธิภาพเป็นสิ่งสําคัญ.
ขนาดรูขั้นต่ํา 0.1 มิลลิเมตร ไม่เพียงแต่สะท้อนถึงความสามารถทางเทคนิคของเรา แต่ยังเป็นการมุ่งมั่นต่อนวัตกรรมและการดําเนินการอย่างต่อเนื่องในการผลักดันขอบเขตของการออกแบบ PCBลักษณะนี้ทําให้การบูรณาการหลายชั้นภายใน PCBโดยใช้ความสามารถที่ก้าวหน้าของ PCBs HDI AnyLayer ของเรานักออกแบบและวิศวกรสามารถทําโครงการที่ทะเยอทะยานที่สุดของพวกเขาได้อย่างมั่นใจ.
สรุปคือ PCB HDI AnyLayer ของเราเป็นทางออกที่มั่นคงและน่าเชื่อถือ สําหรับวงจรอินทิกรีตความหนาแน่นสูงระเบียบการทดสอบที่เข้มงวดและลักษณะการออกแบบที่ทันสมัย เช่น ขนาดรูที่เสร็จสิ้นอย่างน้อย 0.1 มิลลิเมตร ผลิตภัณฑ์ของเราถูกออกแบบมาเพื่อตอบโจทย์ของอุตสาหกรรมอิเล็กทรอนิกส์ในปัจจุบันไม่ว่าคุณจะพัฒนาเทคโนโลยีชั้นนํา หรือปรับปรุงการออกแบบที่มีอยู่, PCBs ความหนาแน่นสูงของเรา เป็นทางเลือกที่ดีที่สุดสําหรับการบรรลุผลงานสูง ความน่าเชื่อถือและประสิทธิภาพในสินค้าอิเล็กทรอนิกส์ของคุณ
| ปริมาตรเทคนิค | รายละเอียด |
|---|---|
| ขนาดรูขั้นต่ํา | 0.1 มม. |
| ขั้นต่ํา ขนาดหลุมเสร็จ | 0.1 มม. |
| ปลายผิว | HASL, ENIG, Immersion Silver, OSP รายการที่เกี่ยวข้อง |
| ระยะเวลา | 2-5 วัน |
| การทดสอบ | การทดสอบเครื่องบิน |
| สีผ้าไหม | ขาว ดํา เหลือง |
| ความกว้างเส้นขนานขั้นต่ํา/ระยะระหว่าง | 3 มิล / 3 มิล |
| จํานวนชั้น | ชั้นใด ๆ |
| น้ําหนักทองแดง | 0.5oz-6oz |
| ความหนา | 0.2 มิลลิเมตร-6.0 มิลลิเมตร |
PCBs ความหนาแน่นสูงเชื่อมต่อทุกชั้น (HDI Any Layer) อยู่ในแนวหน้าของเทคโนโลยีบอร์ดวงจรที่ก้าวหน้า โดยให้ความยืดหยุ่นและความแม่นยําที่ไม่มีคู่แข่งด้วยความสามารถในการรองรับจํานวนชั้นใด ๆ, บอร์ดเหล่านี้ถูกออกแบบมาเพื่อตอบสนองความต้องการอย่างเข้มงวดของอุปกรณ์อิเล็กทรอนิกส์ที่ซับซ้อน.ทําให้มันเหมาะสมสําหรับการใช้งานที่พื้นที่เป็นพรีเมี่ยมและความสมบูรณ์แบบสัญญาณสูงคือความจําเป็น.
สถานการณ์การใช้งานหลักหนึ่งของ HDI AnyLayer PCBs คือในโลกของอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคซึ่งเทคโนโลยีบอร์ดเชื่อมต่อความหนาแน่นสูงทําให้มีฟังก์ชันจํานวนมากในรูปแบบที่เล็กกว่านอกจากนี้ เทคโนโลยีที่สามารถสวมใส่ได้ ซึ่งต้องการการออกแบบที่คอมแพคต์และมีประสิทธิภาพสร้างผลประโยชน์อย่างสําคัญจากความสามารถของบอร์ดเชื่อมต่อชั้นใด ๆ ในการสะสมชั้นอย่างหนาแน่นโดยไม่เสี่ยงการทํางาน.
ในสาขาอุปกรณ์การแพทย์ PCB HDI Any Layer มีความสําคัญในการรับรองว่าอุปกรณ์ เช่นอุปกรณ์วินิจฉัยมือถือและระบบติดตามพกพายังคงมีความน่าเชื่อถือและแม่นยําความแม่นยําของเส้นละเอียดของ PCBs เหล่านี้สนับสนุนการส่งสัญญาณความเร็วสูงที่จําเป็นสําหรับเทคโนโลยีทางการแพทย์ที่สําคัญ, ให้การวินิจฉัยและการรักษาที่ช่วยชีวิตในร่องรอยขนาดเล็ก
ระบบอากาศและการป้องกันอากาศยังใช้ความสามารถที่ก้าวหน้าของ HDI PCB ทุกชั้น ในอุตสาหกรรมเหล่านี้ ความต้องการของบอร์ดที่มีประสิทธิภาพสูง สามารถทนต่อสภาพแวดล้อมที่รุนแรงได้ โดยยังคงมีขนาดเล็กเทคโนโลยี HDI ทําให้การออกแบบหลายชั้นที่ซับซ้อนเป็นสิ่งจําเป็นสําหรับระบบการนําทาง การสื่อสาร และการเฝ้าระวัง
ตัวเลือกสีหน้ากากผสมเหล็ก รวมถึงสีเขียว, แดง, น้ําเงิน, สีดํา, เหลือง, และขาว, ทําให้สามารถปรับเปลี่ยนตามความต้องการการออกแบบเฉพาะเจาะจงและความชอบด้านความงดงามรวมกันกับเวลานําเร็ว 2-5 วัน, รับประกันว่าโครงการสามารถดําเนินการได้อย่างรวดเร็วโดยไม่เสียสละคุณภาพความสมบูรณ์แบบของ HDI Any Layer PCBs ถูกตรวจสอบผ่านวิธีการทดสอบอย่างเข้มงวด เช่น Flying Probe Test และ E-test, รับประกันว่าทุกแผ่นจะตอบสนองมาตรฐานการทํางานและความน่าเชื่อถือสูงสุด
สรุปแล้ว PCB HDI Any Layer เป็นทางออกที่หลากหลายสําหรับการใช้งานที่มีความหนาแน่น ความแม่นยํา และความน่าเชื่อถือเป็นสิ่งสําคัญความสามารถในการปรับปรุงกับจํานวนชั้นใด ๆ และมาตรฐานการผลิตที่ทันสมัยของพวกเขาทําให้พวกเขาเป็นองค์ประกอบที่จําเป็นในการพัฒนาอิเล็กทรอนิกส์ที่ล้ําหน้าในอุตสาหกรรมต่างๆ.
พีซีบีชั้นไหนก็ได้ของ HDI (High-Density Interconnect) ของเรา ให้ระบบเชื่อมต่อหลายชั้นที่ซับซ้อนกับตัวเลือกการปรับแต่งหลายแบบ เพื่อตอบสนองความต้องการเฉพาะของคุณPCBs ของเราเป็นที่เหมาะสมสําหรับการใช้งานที่ต้องการ ระบบเชื่อมต่อขนาดเล็กและ ระบบประกอบความหนาแน่นสูง, รับประกันผลงานสูงและความน่าเชื่อถือ
เลือกจากหลายสีของผ้าไหมเพื่อสอดคล้องกับความชอบการออกแบบของคุณหรือช่วยแยก PCBs หลายในระบบที่ซับซ้อน. เราให้สีผ้าไหมในสีขาว, ดํา, และเหลือง.
PCB HDI Any Layer ผลิตโดยใช้วัสดุ FR-4 คุณภาพสูง ที่รู้จักกันดีด้วยการกันไฟฟ้าที่ดีและความมั่นคงทางกล ทําให้มันเหมาะสําหรับการใช้งานส่วนใหญ่
เพื่อรองรับความซับซ้อนของการออกแบบและการใช้งานที่แตกต่างกัน PCB ของเราสามารถปรับแต่งได้ด้วยความหนาตั้งแต่ 0.2 มิลลิเมตรถึง 6.0 มิลลิเมตร โดยให้ความยืดหยุ่นในการออกแบบสินค้าของคุณ

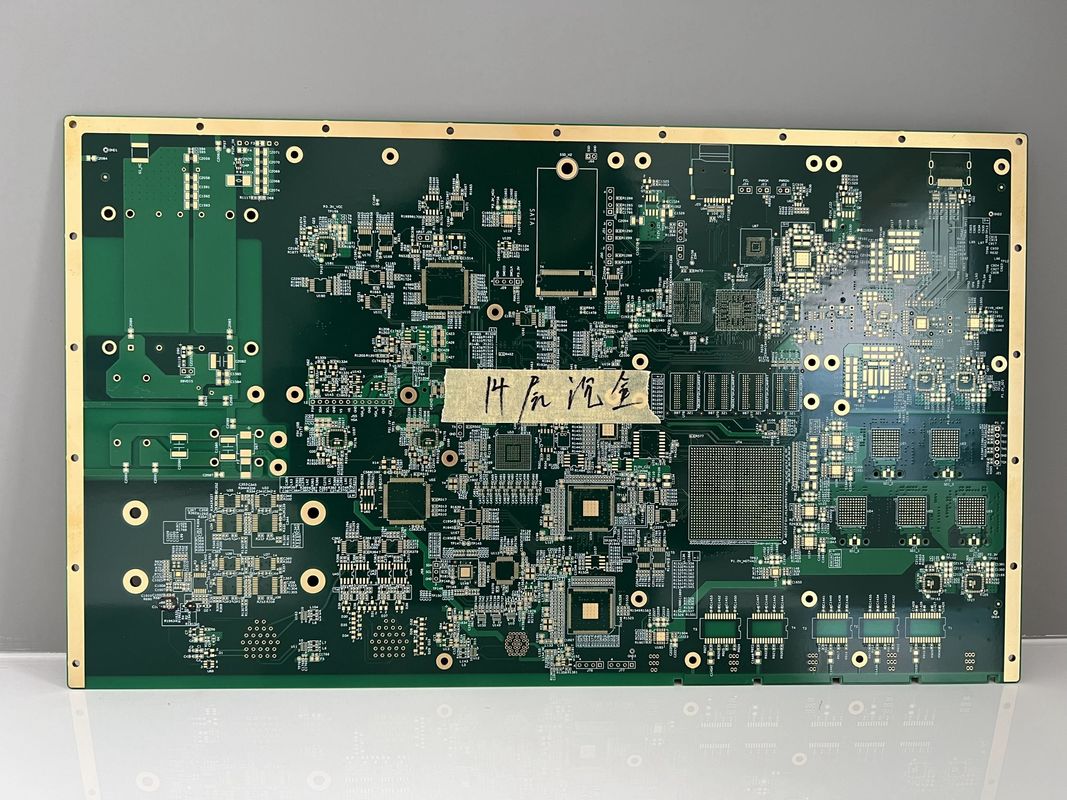

กระบวนการผลิตความแม่นยําของเรา ทําให้มีแหวนวงกลมขั้นต่ํา 3 มิลล์ เพื่อรับประกันการเชื่อมต่อที่น่าเชื่อถือ และการปฏิบัติตามมาตรฐานการออกแบบที่เข้มงวด
เราเข้าใจความสําคัญของเวลาในการพัฒนาสินค้า ซึ่งเป็นเหตุผลที่เรานําเสนอเวลาในการนําเสนออย่างรวดเร็ว 2-5 วัน ทําให้คุณสามารถเร่งตารางเวลาของโครงการของคุณโดยไม่เสียสละคุณภาพ
PCB HDI AnyLayer ของเราถูกออกแบบให้มีความแม่นยําและมีความน่าเชื่อถือสูงสุดการประกันผลประกอบการเชื่อมต่อความหนาแน่นสูง ที่ตอบสนองความต้องการของแอพลิเคชั่นอิเล็กทรอนิกส์ที่ซับซ้อนในปัจจุบันเพื่อให้คุณได้รับการสนับสนุนที่ดีที่สุด และรับประกันความสําเร็จของคุณ เราให้การสนับสนุนทางเทคนิคและบริการที่ครบวงจรสําหรับผลิตภัณฑ์ HDI Any Layer PCB ของเรา
การสนับสนุนทางเทคนิค
ทีมงานผู้เชี่ยวชาญที่มุ่งมั่นของเราพร้อมที่จะช่วยคุณ ในการถามคําถามทางเทคนิคหรือปัญหาที่คุณอาจเจอจากความท้าทายในการออกแบบ ไปยังคําถามเกี่ยวกับสเปคของวัสดุหรือกระบวนการผลิตเราอยู่ที่นี่เพื่อให้คําแนะนําและคําตอบ เพื่อให้แน่ใจว่า PCBs ของคุณทํางานตามที่คาด
บริการตรวจสอบการออกแบบ:
ก่อนที่การออกแบบ PCB ของคุณจะเข้าสู่การผลิต วิศวกรของเราสามารถตรวจสอบอย่างละเอียด เพื่อระบุปัญหาที่เป็นไปได้ และแนะนําการปรับปรุงแนวทางที่เป็นตัวช่วยนี้ช่วยลดความเสี่ยงของการทํางานใหม่ที่คุ้มค่าและรับประกันว่า PCBs ของคุณถูกปรับปรุงให้ดีที่สุดสําหรับการผลิตและผลงาน.
บริการหลังการขาย:
เรายืนยันคุณภาพของ PCB HDI AnyLayer ของเรา และมุ่งมั่นที่จะให้ความพึงพอใจเรายังคงให้การสนับสนุนในการแก้ปัญหาใด ๆ ที่คุณอาจมีเกี่ยวกับสินค้าไม่ว่าจะเป็นคําถามเกี่ยวกับการติดตั้งหรือการทํางาน ทีมงานหลังการขายของเราพร้อมที่จะช่วยคุณ
การประกันคุณภาพ:
PCBs HDI Any Layer ของเราผ่านการทดสอบและวิธีควบคุมคุณภาพที่เข้มงวด เพื่อให้แน่ใจว่าพวกเขาตอบสนองมาตรฐานอุตสาหกรรมที่สูงสุดเรามุ่งมั่นที่จะส่งผลิตภัณฑ์ ที่คุณสามารถพึ่งพาการทํางานและอายุยืน.
เอกสารและทรัพยากร:
การเข้าถึงเอกสารทางเทคนิคมากมาย รวมถึงใบข้อมูล คู่มือผู้ใช้ และคําบันทึกการใช้งาน ที่ถูกออกแบบมาเพื่อให้คุณได้ข้อมูลรายละเอียดเกี่ยวกับ PCB HDI Any Layer ของเราแหล่งทรัพยากรออนไลน์ของเรามีให้บริการเพื่อช่วยให้คุณเข้าใจและใช้ผลิตภัณฑ์ของเราได้ดีกว่า.
สําหรับความช่วยเหลือใด ๆ ที่คุณต้องการกับ PCB HDI Any Layer ของเรา, กรุณาอย่าลังเลที่จะติดต่อกับทีมงานสนับสนุนทางเทคนิคของเรา.เราอยู่ที่นี่เพื่อให้แน่ใจว่าประสบการณ์ของคุณกับผลิตภัณฑ์ของเรา เป็นที่เรียบร้อยและประสบความสําเร็จ.
