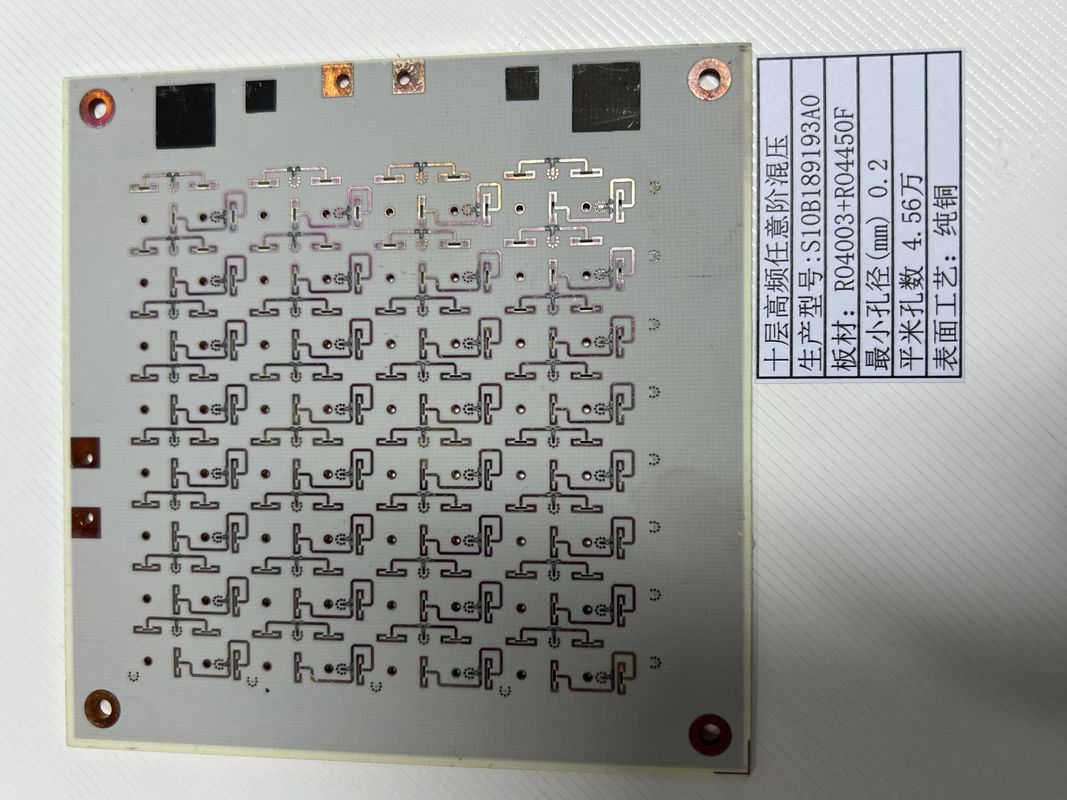

Turnaround HDI PCB ชั้นใด ๆ ที่มีเส้นตรงขั้นต่ํา 3 มิล HASL / ENIG ด้านผิวจบ ROGERS + FR4
พีซีบี HDI AnyLayer เป็นจุดสูงสุดของวิศวกรรมความแม่นยํา ในสังกัดของระบบเชื่อมต่อหลายชั้นบอร์ดวงจรพิมพ์เหล่านี้ยืนเป็นหลักฐานของความก้าวหน้าในส่วนประกอบอิเล็กทรอนิกส์ขนาดเล็กและการออกแบบวงจรที่ซับซ้อนการใช้วัสดุ FR-4 ที่แข็งแกร่งและได้รับการยอมรับอย่างกว้างขวาง PCBs เหล่านี้ไม่เพียงแต่ทนทาน แต่ยังแสดงให้เห็นความทนทานทางความร้อนที่ดีและการกันไฟฟ้าทําให้มันเป็นสแตปเปอร์ในรูปแบบการใช้งานที่มีความสามารถสูง.
ในเรื่องของน้ําหนักทองแดง PCB HDI Any Layer มีความหลากหลายตั้งแต่ 0.5 oz ถึง 6 ozระยะนี้ทําให้การปรับความหนาของทองแดงให้แม่นยําเพื่อให้ตรงกับความต้องการที่นํากระแสของการใช้งานที่แตกต่างกันไม่ว่าการออกแบบจะเรียกร้องให้มีทองแดงเบาเพื่อรองรับลักษณะที่ซับซ้อนมากขึ้น หรือทองแดงหนักสําหรับการใช้งานพลังงานสูงPCB เหล่านี้สามารถปรับแต่งให้ตรงกับรายละเอียดเหล่านี้ได้.
หนึ่งในคุณสมบัติสําคัญของบอร์ดเชื่อมต่อความหนาแน่นสูงเหล่านี้ คือความสามารถในการควบคุมอุปสรรคการควบคุมอิเมพานซ์เป็นสิ่งจําเป็นในการรักษาความสมบูรณ์แบบของสัญญาณในวงจรความเร็วสูง ที่แม้แต่ความเบี่ยงเบนเล็ก ๆ น้อย ๆ ก็สามารถนําไปสู่การลดลงของผลงานอย่างสําคัญโดยการประกันอัตราต่อรองที่คงที่ทั่วกระดาน, PCBs HDI Any Layer สะดวกในการส่งสัญญาณที่ดีที่สุด,ซึ่งเป็นสิ่งสําคัญสําหรับอิเล็กทรอนิกส์ที่พัฒนาขึ้น ซึ่งพึ่งพากับการสื่อสารที่รวดเร็วและแม่นยํา ระหว่างส่วนประกอบ.
ในส่วนของความสวยงามและความเป็นไปได้ PCB HDI Any Layer มีสีที่สามารถเลือกใช้ได้ เช่น สีขาว สีดํา และสีเหลืองตัวเลือกเหล่านี้ไม่เพียงแค่เพิ่มความน่าสนใจทางสายตาของบอร์ด แต่ยังมีประโยชน์จริงสีที่แตกต่างกันของผ้าไหมทําให้การติดป้ายชัดเจนและการระบุองค์ประกอบจุดทดสอบและคําแนะนําง่ายที่มีค่าไม่แพ้ทั้งระหว่างกระบวนการประกอบและในการบริการหรือวินิจฉัยของผลิตภัณฑ์เสร็จ.
คุณลักษณะที่นิยามของ HDI Any Layer PCBs คือ ความสามารถในการรองรับการนับชั้นใด ๆความยืดหยุ่นที่ไม่ธรรมดานี้ทําให้มันเป็นระบบเชื่อมต่อขนาดเล็ก ที่สามารถปรับเปลี่ยนได้ เพื่อรองรับการใช้งานที่หลากหลายจากอุปกรณ์ที่เรียบง่ายจนถึงระบบที่ซับซ้อนที่สุดที่ต้องการหลายชั้นเพื่อรองรับวงจรและการเชื่อมต่อที่จําเป็นทั้งหมดความสามารถปรับปรุงการนับชั้นยังสามารถปรับปรุงหรือปรับปรุงในอนาคต, รับประกันว่า PCB สามารถพัฒนาไปพร้อมกับความก้าวหน้าทางเทคโนโลยีของอุปกรณ์ที่มันใช้
PCB HDI AnyLayer นี้ไม่เพียงแค่เป็นแพลตฟอร์มสําหรับองค์ประกอบอิเล็กทรอนิกส์ แต่เป็นระบบเชื่อมต่อหลายชั้นที่ซับซ้อน,จากการเลือกวัสดุจนถึงการควบคุมอุปสรรค และตัวเลือกในการปรับแต่งแสดงความมุ่งมั่นในการให้ผลิตภัณฑ์ที่ไม่เพียงแค่ตอบสนอง แต่เกินความต้องการที่เข้มงวดของการผลิตอิเล็กทรอนิกส์ที่ทันสมัย.
สรุปคือ PCB HDI Any Layer เป็นตัวเลือกที่ดีที่สุดสําหรับโครงการใด ๆ ที่ต้องการบอร์ดเชื่อมต่อความหนาแน่นสูง ด้วยวัสดุ FR-4 ที่แข็งแกร่งการควบคุมอุปสรรคที่แม่นยําสีที่สามารถปรับแต่งได้ และจํานวนชั้นที่ไม่จํากัด พวกเขาให้ความหลากหลายและการทํางานที่ไม่มีคู่แข่ง ไม่ว่าจะเป็นสําหรับอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคการใช้งานด้านการบินและอวกาศ, PCB เหล่านี้แน่นอนว่าจะให้ความน่าเชื่อถือ, ประสิทธิภาพ, และการเชื่อมต่อกันที่มีคุณภาพสูง, ยืนยันตําแหน่งของพวกเขาเป็นองค์ประกอบที่สําคัญในการพัฒนาเทคโนโลยีอิเล็กทรอนิกส์
| สีผ้าไหม | ขาว ดํา เหลือง |
| สีหน้ากากผสม | สีเขียว สีแดง สีฟ้า สีดํา สีเหลือง สีขาว |
| การทดสอบ | การทดสอบเครื่องบิน |
| ความกว้างเส้นขนานขั้นต่ํา/ระยะระหว่าง | 3 มิล / 3 มิล |
| ขั้นต่ําแหวนวงกลม | 3มิล |
| วัสดุ | FR-4 |
| ระยะเวลา | 2-5 วัน |
| ขนาดรูขั้นต่ํา | 0.1 มม. |
| ความหนา | 0.2 มิลลิเมตร-6.0 มิลลิเมตร |
| ขั้นต่ํา ขนาดหลุมเสร็จ | 0.1 มม. |
บอร์ดวงจรพิมพ์ความหนาแน่นสูงหลายชั้น (HDI Any Layer PCBs) เป็นจุดสูงสุดของเทคโนโลยี PCB ที่ทันสมัยบอร์ดเหล่านี้ถูกออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดของอุปกรณ์อิเล็กทรอนิกส์ที่มีประสิทธิภาพสูงที่พื้นที่เป็นพรีเมียมและความสมบูรณ์ของสัญญาณเป็นสิ่งสําคัญ PCB HDI Any Layer มีสีหน้าผาก solder มากมายรวมถึงสีเขียว, แดง, น้ําเงิน, สีดํา, เหลือง, และขาวทําให้สามารถปรับแต่งและระบุตัวได้ง่ายในระหว่างกระบวนการประกอบ.
ด้วยขนาดรูขั้นต่ํา 0.1 มิลลิเมตร พีซีบีความหนาแน่นสูงนี้สามารถเชื่อมต่อทุกชั้นได้เพิ่มความสามารถในการทํางานของผลิตภัณฑ์สุดท้ายโดยไม่เสียสละขนาดคุณสมบัตินี้เป็นประโยชน์โดยเฉพาะอย่างยิ่งในแอพลิเคชัน เช่น สมาร์ทโฟน แท็บเล็ตและอุปกรณ์อิเล็กทรอนิกส์พกพาอื่น ๆ ที่การประหยัดพื้นที่มีความสําคัญในการบูรณาการลักษณะเพิ่มเติม.
ความสําคัญของการควบคุมอุปสรรคไม่สามารถอวดล้อมในอาณาจักรของวงจรความเร็วสูงการให้ความมั่นคงของสัญญาณ.สิ่งนี้มีความสําคัญเป็นพิเศษในแอพลิเคชั่น เช่น โครงสร้างพื้นฐานการสื่อสารความเร็วสูง ระบบคอมพิวเตอร์ที่ทันสมัยและอิเล็กทรอนิกส์ทางทหารและอากาศที่ซับซ้อน.
เพื่อรับประกันความน่าเชื่อถือของแผ่นวงจรพิมพ์ความหนาแน่นสูงหลายชั้นแต่ละแผ่น การทดสอบอย่างเข้มงวดถูกดําเนินการรวมถึงการทดสอบเครื่องบินและ E-testโปรต็อกอลการทดสอบเหล่านี้รับประกันว่า PCB แต่ละชิ้นไม่มีความบกพร่อง และตรงกับมาตรฐานคุณภาพที่เข้มงวดที่ต้องการในอุปกรณ์การแพทย์, อิเล็กทรอนิกส์รถยนต์ และอุตสาหกรรมอื่นๆ ที่มีความน่าเชื่อถือสูง
สุดท้ายตัวเลือกสีผ้าไหมสําหรับ HDI Any Layer PCBs สีขาว สีดํา และสีเหลือง ให้เครื่องหมายที่ชัดเจนและอ่านได้สําหรับการระบุและการวางส่วนประกอบซึ่งเป็นสิ่งจําเป็นในระหว่างกระบวนการประกอบสาขาอุตสาหกรรม เช่น การผลิต อิเล็กทรอนิกส์ผู้บริโภค และ อัตโนมัติอุตสาหกรรม ที่มีการประกอบที่ซับซ้อนจะพบว่าลักษณะนี้เป็นประโยชน์อย่างยิ่ง
สรุปคือผลิตภัณฑ์ HDI Any Layer PCBs เป็นองค์ประกอบที่จําเป็นสําหรับการใช้งานเทคโนโลยีสูงใด ๆ ที่ต้องการแผ่นวงจรพิมพ์ความหนาแน่นสูงหลายชั้นความหลากหลายและการทํางานสูงทําให้มันเหมาะสําหรับหลายรูปแบบจากอุปกรณ์ประจําวันของผู้บริโภคจนถึงระบบอิเล็กทรอนิกส์ที่ทันสมัยและต้องการมากที่สุด
บอร์ดเชื่อมต่อความหนาแน่นสูง (HDI) PCB ชั้นใด ๆ ของเรานําเสนอบริการการปรับแต่งสินค้าที่ออกแบบมาเพื่อตอบสนองความต้องการเฉพาะเจาะจงของคุณเราให้ความมั่นใจว่าโครงการของคุณจะดําเนินการได้อย่างรวดเร็ว โดยไม่เสียสละคุณภาพ.
PCB ที่มีความหนาแน่นสูง สามารถเชื่อมต่อได้ทุกชั้น มีวงแหวนทรงวงแหวน ขนาด 3 มิลลิกรัม ให้ความมั่นคงในการเชื่อมต่อ และมีขนาดรูขั้นต่ํา 0.1 มิลลิเมตรที่รองรับช่องเจาะที่ดีที่สุดสําหรับการออกแบบที่ซับซ้อนและระบบประกอบความหนาแน่นสูง.
เราสามารถรองรับจํานวนชั้นใดๆ ที่จําเป็นสําหรับโครงการของคุณ โดยให้ความยืดหยุ่นในการสนับสนุนการออกแบบที่ซับซ้อน และการใช้งานอิเล็กทรอนิกส์ที่ทันสมัย
เพื่อเพิ่มผลงานและความยาวนานของ PCB ของคุณ เราให้บริการด้านผิวต่างๆ รวมถึง HASL, ENIG, Immersion Silver และ OSPแต่ละการสรุปถูกนํามาใช้ด้วยความแม่นยําเพื่อให้แน่ใจว่า soldability ที่น่าเชื่อถือและการป้องกันจากการออกซิเดน.
Choose our HDI Any Layer PCBs for your next project to take advantage of the cutting-edge High-Density Assembly System technology and customization services that set the standard for excellence in the PCB industry.
PCB HDI Any Layer ของเราถูกออกแบบมาเพื่อตอบสนองมาตรฐานคุณภาพและความน่าเชื่อถือสูงสุด เพื่อให้แน่ใจว่าผลิตภัณฑ์ของคุณมีผลงานที่ดีที่สุด เราให้การสนับสนุนและบริการทางเทคนิคที่ครบวงจรการสนับสนุนของเรารวมถึงการเข้าถึงทรัพยากรออนไลน์มากมาย, รวมถึงเอกสารทางเทคนิค, FAQs, และคู่มือแก้ปัญหา นอกจากนี้เรายังให้ความช่วยเหลือโดยตรงจากทีมงานของเราของวิศวกรที่มีประสบการณ์การเลือกวัสดุ, และการปรับปรุงเพื่อการผลิต
บริการของเรายังครอบคลุมชุดสมรรถนะการทดสอบที่สมบูรณ์แบบ เพื่อรับประกันว่า HDI Any Layer PCBs ของคุณทํางานตามรายละเอียดและจักรยานความร้อนนอกจากนี้ เรายังให้บริการที่ทันสมัย เช่น การตรวจเชิง X และการตรวจเชิงอัตโนมัติ (AOI) เพื่อรับรองความสมบูรณ์ของชั้นภายในและ microviasหากคุณพบปัญหาใด ๆ กับสินค้าของเรา, ทีมงานสนับสนุนทางเทคนิคของเรามุ่งมั่นที่จะให้บริการอย่างรวดเร็วและมีประสิทธิภาพ
เรามุ่งมั่นในการปรับปรุงอย่างต่อเนื่องและความพึงพอใจของลูกค้า การสนับสนุนและบริการของเรามีเป้าหมายที่จะให้ความสงบสุขในใจ โดยรู้ว่าคุณมีพันธมิตรที่น่าเชื่อถือในความต้องการ PCB ของคุณกรุณาดูเว็บไซต์ของเรา หรือติดต่อกับทีมงานบริการลูกค้าของเรา เพื่อรับความช่วยเหลือเพิ่มเติมกับ HDI Any Layer PCBs ของคุณ.
