แผงวงจรพิมพ์เซรามิกพร้อมการนำความร้อน สีกระดาษบัดกรีสีดำ ความกว้าง/ระยะห่างของลายวงจรขั้นต่ำ 0.1 มม.

รายละเอียดสินค้า:

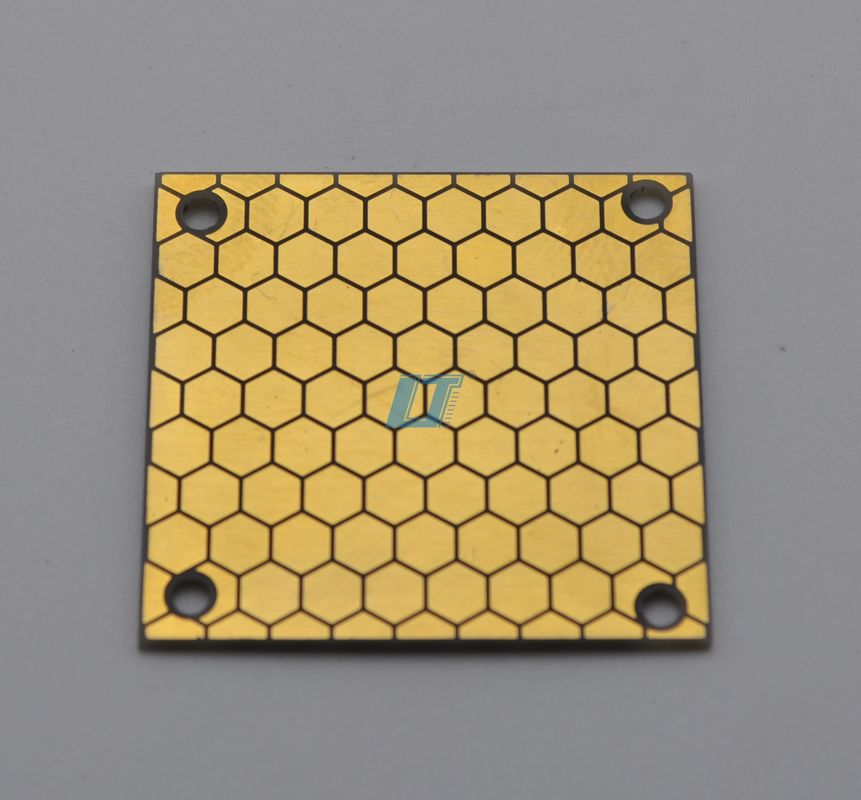

ขอแนะนำสุดยอดเทคโนโลยีแผงวงจรพิมพ์ (PCB) แผงวงจรพิมพ์เซรามิกเคลือบทองแบบจุ่ม (Immersion Gold Ceramic PCB Board) โซลูชันที่ทันสมัยที่สุด ออกแบบมาเพื่อตอบสนองความต้องการสูงสุดด้านการนำความร้อนและประสิทธิภาพทางไฟฟ้า PCB ระดับพรีเมียมนี้ผลิตขึ้นอย่างพิถีพิถันโดยใช้วัสดุคอมโพสิตเซรามิกแก้วที่ล้ำสมัย เพื่อให้มั่นใจถึงความทนทาน ความเสถียร และประสิทธิภาพที่เหนือกว่าสำหรับการใช้งานที่หลากหลาย

หัวใจสำคัญของ PCB ที่ยอดเยี่ยมนี้คือซับสเตรตเซรามิกที่แข็งแกร่ง แผงวงจรพิมพ์เซรามิก ALN ที่ทำจากอะลูมิเนียมไนไตรด์ (ALN) เกรดสูง นำเสนอการนำความร้อนที่น่าประทับใจ ซึ่งเหนือกว่าแผงวงจร FR4 แบบดั้งเดิมอย่างมาก ทำให้เป็นตัวเลือกที่เหมาะสำหรับวงจรไฟฟ้ากำลังสูง ระบบไฟ LED และการใช้งานอื่นๆ ที่สร้างความร้อนจำนวนมาก คุณสมบัติทางความร้อนที่เหนือกว่าของ ALN ช่วยในการกระจายความร้อนได้อย่างมีประสิทธิภาพ จึงช่วยเพิ่มอายุการใช้งานและความน่าเชื่อถือของส่วนประกอบที่ติดตั้งบน PCB

หนึ่งในคุณสมบัติที่โดดเด่นของแผงวงจรพิมพ์เซรามิกเคลือบทองแบบจุ่ม (Immersion Gold Ceramic PCB Board) คือความกว้าง/ระยะห่างของลายวงจรขั้นต่ำที่น่าประทับใจเพียง 0.1 มม. รายละเอียดที่ละเอียดอ่อนนี้ช่วยให้การออกแบบวงจรที่ซับซ้อนและละเอียดอ่อนยิ่งขึ้น ทำให้มั่นใจได้ว่าแม้แต่การใช้งานที่จำกัดพื้นที่มากที่สุดก็สามารถรองรับได้โดยไม่กระทบต่อประสิทธิภาพ ความแม่นยำนี้ เมื่อรวมกับความสามารถของบอร์ดในการทำงานในช่วงอุณหภูมิที่กว้างตั้งแต่ -50°C ถึง 150°C ทำให้เป็นโซลูชันที่หลากหลายซึ่งสามารถทนทานต่อสภาพแวดล้อมที่รุนแรงและการทำงานที่อุณหภูมิสูง

ความยืดหยุ่นในการออกแบบยังถูกเน้นย้ำด้วยช่วงขนาดของบอร์ดที่รองรับตั้งแต่ 2 มม. ถึง 200 มม. ไม่ว่าจะเป็นอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัดหรืออุปกรณ์อุตสาหกรรมขนาดใหญ่ แผงวงจรพิมพ์เซรามิกสามารถปรับแต่งให้เข้ากับความต้องการเฉพาะได้ โดยเป็นแพลตฟอร์มที่สมบูรณ์แบบสำหรับนวัตกรรมในหลากหลายภาคส่วน รวมถึงอากาศยาน ยานยนต์ และอุปกรณ์ทางการแพทย์

การเคลือบพื้นผิวเป็นอีกแง่มุมหนึ่งที่แผงวงจรพิมพ์เซรามิกเคลือบทองแบบจุ่ม (Immersion Gold Ceramic PCB Board) โดดเด่นอย่างแท้จริง การเคลือบทองแบบจุ่มบนชั้น GLOD นิกเกิล-แพลเลเดียม ไม่เพียงแต่ให้พื้นผิวที่เรียบและได้ระดับสำหรับการติดตั้งส่วนประกอบเท่านั้น แต่ยังให้ความต้านทานต่อการเกิดออกซิเดชันที่ยอดเยี่ยมอีกด้วย การเคลือบพื้นผิวนี้ช่วยเพิ่มประสิทธิภาพทางไฟฟ้าของบอร์ดโดยการให้ส่วนต่อประสานที่เชื่อถือได้สำหรับการส่งสัญญาณและลดความต้านทานการสัมผัส นอกจากนี้ ชั้นรองนิกเกิล-แพลเลเดียมยังเพิ่มความทนทานอีกระดับ ปกป้องวงจรทองแดงจากการกัดกร่อนและการสึกหรอเมื่อเวลาผ่านไป

สำหรับผู้ที่ต้องการรวมแผงวงจรเซรามิกกับลามิเนตหุ้มทองแดง (Ceramic Board with Copper Clad Laminate) เข้ากับโครงการของตน แผงวงจรพิมพ์นี้เป็นตัวเลือกที่ไร้ที่ติ การหุ้มทองแดงมีคุณภาพสูงสุด นำเสนอการนำไฟฟ้าที่ยอดเยี่ยม และช่วยปรับปรุงประสิทธิภาพทางความร้อนของบอร์ดให้ดียิ่งขึ้น ด้วยการใช้แผงวงจรเซรามิกกับลามิเนตหุ้มทองแดง นักออกแบบสามารถคาดหวังความสามารถในการจัดการพลังงานที่เหนือกว่า ทำให้เป็นตัวเลือกที่สมบูรณ์แบบสำหรับตัวแปลงกำลัง วงจรความเร็วสูง และการใช้งานที่ใช้พลังงานสูงอื่นๆ

แผงวงจรพิมพ์เซรามิกเคลือบทองแบบจุ่ม (Immersion Gold Ceramic PCB Board) แสดงถึงการบรรจบกันของนวัตกรรมและการใช้งานจริง โครงสร้างที่แข็งแกร่ง ควบคู่ไปกับประสิทธิภาพทางความร้อนและไฟฟ้าสูง ทำให้เป็นตัวเลือกชั้นนำสำหรับทุกคนที่มองหาแผงวงจรพิมพ์คอมโพสิตเซรามิกแก้ว (Ceramic Glass Composite PCB) ไม่ว่าคุณกำลังพัฒนาอุปกรณ์อิเล็กทรอนิกส์ที่ล้ำสมัย หรือมองหาส่วนประกอบที่เชื่อถือได้สำหรับสภาพแวดล้อมที่มีความเครียดสูง แผงวงจรพิมพ์นี้มอบคุณภาพ ความหลากหลาย และประสิทธิภาพที่จำเป็นในการขับเคลื่อนโครงการของคุณไปข้างหน้า

เปิดรับอนาคตของการออกแบบส่วนประกอบอิเล็กทรอนิกส์ด้วยแผงวงจรพิมพ์เซรามิกเคลือบทองแบบจุ่ม (Immersion Gold Ceramic PCB Board) – ที่ซึ่งความแม่นยำมาบรรจบกับความทนทานและประสิทธิภาพ ด้วยระยะห่างของลายวงจรที่ละเอียด ช่วงอุณหภูมิการทำงานที่กว้าง ขนาดที่ปรับแต่งได้ และการเคลือบพื้นผิวที่เหนือกว่า แผงวงจรพิมพ์เซรามิกนี้เป็นเครื่องพิสูจน์ความเป็นเลิศในอาณาจักรของซับสเตรตอิเล็กทรอนิกส์



คุณสมบัติ:

  • ชื่อผลิตภัณฑ์: แผงวงจรพิมพ์เซรามิก
  • บริการ: บริการครบวงจร / OEM, DFM
  • การเคลือบพื้นผิว: ทองแบบจุ่ม, นิกเกิล-แพลเลเดียม GLOD
  • ความกว้าง/ระยะห่างของลายวงจรขั้นต่ำ: 0.1 มม.
  • เทคนิคพื้นผิว: ENIG, นิกเกิล-แพลเลเดียม GLOD
  • เลเยอร์: 1-8 เลเยอร์
  • วัสดุ: แผงวงจรเซรามิกพร้อมลามิเนตหุ้มทองแดง
  • ประเภท: แผงวงจรพิมพ์เซรามิกอุณหภูมิสูง
  • คุณสมบัติ: แผงวงจรพิมพ์เซรามิกนำความร้อนสูง


พารามิเตอร์ทางเทคนิค:

คุณลักษณะผลิตภัณฑ์ ข้อมูลจำเพาะ
ประเภทผลิตภัณฑ์ PCB&PCBA OEM, DFM
ค่าคงที่ไดอิเล็กทริก 6.0-10.0
เทคนิคพื้นผิว ENIG, นิกเกิล-แพลเลเดียม GLOD
การเคลือบพื้นผิว ทองแบบจุ่ม, นิกเกิล-แพลเลเดียม GLOD
ขนาด PCB 22 มม. * 19 มม.
การนำความร้อน 170 วัตต์/เมตรเคลวิน
ขนาด 2 มม. ~ 200 มม.
อุณหภูมิการทำงาน -50°C ถึง 150°C
ชื่อ PCB แผงวงจรพิมพ์เซรามิกเคลือบทองแบบจุ่ม
ความกว้าง/ระยะห่างของลายวงจรขั้นต่ำ 0.1 มม.
เทคโนโลยี DBC, DPC, LTCC, HTCC


การใช้งาน:

แผงวงจรพิมพ์เซรามิก (Ceramic PCB Board) ซึ่งมีตัวเลือกตั้งแต่ 1-8 เลเยอร์ เป็นแผงวงจรประเภทขั้นสูงที่ใช้ประโยชน์จากความแข็งแกร่งและความสามารถในการจัดการความร้อนของวัสดุเซรามิก เช่น อลูมิเนียมออกไซด์ (Al2O3) และอะลูมิเนียมไนไตรด์ (ALN) แผงวงจรพิมพ์ซับสเตรตเซรามิก (Ceramic Substrate PCBs) เป็นที่รู้จักในด้านการนำความร้อนและฉนวนไฟฟ้าที่ยอดเยี่ยม ทำให้เหมาะสำหรับการใช้งานที่อุณหภูมิสูงและสถานการณ์ที่การจัดการความร้อนมีความสำคัญ

ด้วยประเภทผลิตภัณฑ์ที่ครอบคลุมทั้งบริการ PCB และ PCBA OEM รวมถึง DFM (Design for Manufacturability) แผงวงจรพิมพ์ไดอิเล็กทริกเซรามิกเหล่านี้ได้รับการออกแบบมาเพื่อให้บริการแบบครบวงจรแก่ลูกค้าที่ต้องการปรับปรุงกระบวนการประกอบให้คล่องตัว บริการ OEM และ DFM ช่วยให้สามารถปรับแต่งและเพิ่มประสิทธิภาพ PCB ให้เหมาะสมกับความต้องการของผลิตภัณฑ์เฉพาะ เพื่อให้มั่นใจถึงประสิทธิภาพและคุณภาพที่สูง

ด้วยขนาดที่กะทัดรัด 22 มม. * 19 มม. แผงวงจรพิมพ์ไฮบริดเซรามิก (Ceramic Hybrid PCBs) จึงมีความหลากหลายเพียงพอสำหรับการใช้งานที่หลากหลาย ซึ่งรวมถึงวงจรไฟฟ้ากำลังสูง ไฟ LED อิเล็กทรอนิกส์ยานยนต์ และส่วนประกอบอากาศยาน ที่ซึ่งคุณสมบัติการกระจายความร้อนที่ยอดเยี่ยมของวัสดุเซรามิกสามารถป้องกันความร้อนสูงเกินไปและรับประกันอายุการใช้งานของส่วนประกอบอิเล็กทรอนิกส์ได้ นอกจากนี้ ขนาดที่เล็กของแผงวงจรพิมพ์เหล่านี้ยังช่วยให้สามารถรวมเข้ากับการออกแบบที่จำกัดพื้นที่ได้อย่างง่ายดาย ทำให้เป็นตัวเลือกยอดนิยมสำหรับอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็กที่ทันสมัยที่สุด

แผงวงจรพิมพ์เซรามิกมีประโยชน์อย่างยิ่งในโอกาสที่สภาพแวดล้อมรุนแรง เช่น ในอุตสาหกรรมน้ำมันและก๊าซสำหรับเซ็นเซอร์และระบบควบคุม หรือในการใช้งานทางการทหารที่อุปกรณ์ต้องทนทานต่ออุณหภูมิและการสั่นสะเทือนที่รุนแรง ลักษณะที่แข็งแกร่งของแผงวงจรพิมพ์ซับสเตรตเซรามิก (Ceramic Substrate PCB) ช่วยให้มั่นใจได้ว่ายังคงเชื่อถือได้ภายใต้เงื่อนไขที่ต้องการดังกล่าว

นอกจากนี้ อุตสาหกรรมการแพทย์ยังได้รับประโยชน์อย่างมากจากการใช้แผงวงจรพิมพ์ไดอิเล็กทริกเซรามิก (Ceramic Dielectric PCBs) ในอุปกรณ์ทางการแพทย์ ที่ซึ่งความแม่นยำและความน่าเชื่อถือสูงเป็นสิ่งสำคัญยิ่ง ความไม่เป็นพิษและความเข้ากันได้ทางชีวภาพของวัสดุเซรามิกยังทำให้เหมาะสำหรับการใช้งานที่ละเอียดอ่อน รวมถึงอุปกรณ์ฝังและอุปกรณ์ภายในร่างกายอื่นๆ

ในด้านอิเล็กทรอนิกส์ความถี่สูง แผงวงจรพิมพ์ไฮบริดเซรามิก (Ceramic Hybrid PCBs) โดดเด่นเนื่องจากการสูญเสียไดอิเล็กทริกต่ำ คุณสมบัตินี้มีความสำคัญสำหรับอุปกรณ์สื่อสาร ระบบเรดาร์ และการใช้งาน RF อื่นๆ ที่ความสมบูรณ์ของสัญญาณเป็นสิ่งสำคัญ คุณสมบัติโดยธรรมชาติของแผงวงจรพิมพ์เซรามิกช่วยให้ประสิทธิภาพคงที่แม้ในช่วงความถี่สูง

โดยสรุป แผงวงจรพิมพ์เซรามิก (Ceramic PCB Board) เป็นส่วนประกอบที่จำเป็นในอุตสาหกรรมเทคโนโลยีขั้นสูงต่างๆ โดยนำเสนอความน่าเชื่อถือ การจัดการความร้อน และประสิทธิภาพที่ไม่มีใครเทียบได้สำหรับการใช้งานที่หลากหลาย ด้วยบริการแบบครบวงจรและบริการ OEM, DFM ลูกค้าสามารถปรับแต่งแผงวงจรพิมพ์เหล่านี้ให้เข้ากับความต้องการเฉพาะของตนได้ เพื่อให้มั่นใจถึงฟังก์ชันการทำงานและการรวมเข้ากับผลิตภัณฑ์ของตนได้อย่างเหมาะสมที่สุด



การปรับแต่ง:

เรามีบริการ บริการปรับแต่งผลิตภัณฑ์ พิเศษสำหรับ แผงวงจรพิมพ์เซรามิก เพื่อตอบสนองการใช้งานประสิทธิภาพสูงที่ต้องการโซลูชัน แผงวงจรพิมพ์เซรามิกจัดการความร้อน ขั้นสูง บริการของเราครอบคลุมการปรับแต่งที่แม่นยำเพื่อให้ตรงตามข้อกำหนดการออกแบบเฉพาะของคุณ ด้วย ความกว้าง/ระยะห่างของลายวงจรขั้นต่ำ ที่ 0.1 มม. สำหรับการออกแบบวงจรที่ซับซ้อน

บริการครบวงจร / OEM, DFM ของเราช่วยให้มั่นใจได้ว่าตั้งแต่การออกแบบไปจนถึงการผลิต คุณจะได้รับการสนับสนุนที่ครอบคลุม ทำให้กระบวนการคล่องตัวและรับประกันผลิตภัณฑ์คุณภาพสูงสุด เราให้บริการหลากหลายขนาดตั้งแต่ 2 มม. ถึง 200 มม. โดยมีขนาด PCB ที่โดดเด่นของเราคือ 22 มม. * 19 มม.

ไม่ว่าคุณต้องการบอร์ดชั้นเดียวหรือการกำหนดค่า 1-8 เลเยอร์ ที่ซับซ้อน เราก็สามารถตอบสนองความต้องการของคุณได้ ความเชี่ยวชาญของเราครอบคลุมเทคโนโลยี แผงวงจรพิมพ์คอมโพสิตเซรามิกแก้ว และ ซับสเตรตโลหะหุ้มฉนวนเซรามิก เพื่อให้มั่นใจว่า PCB ของคุณสามารถจัดการกับความต้องการทางความร้อนและไฟฟ้าของส่วนประกอบอิเล็กทรอนิกส์ที่ล้ำสมัยได้



การสนับสนุนและบริการ:

แผงวงจรพิมพ์เซรามิกของเรามาพร้อมกับการสนับสนุนทางเทคนิคและบริการที่ครอบคลุมเพื่อให้แน่ใจว่าคุณพึงพอใจและประสบความสำเร็จกับผลิตภัณฑ์ของเรา เรามีบริการหลากหลายรวมถึงคำแนะนำในการติดตั้งผลิตภัณฑ์ ความช่วยเหลือในการแก้ไขปัญหา และคำแนะนำทางเทคนิคเพื่อเพิ่มประสิทธิภาพการใช้งานแผงวงจรพิมพ์เซรามิกของคุณ

สำหรับลูกค้าที่ต้องการการสนับสนุนเพิ่มเติม เรามีเอกสารโดยละเอียดและคำถามที่พบบ่อยซึ่งครอบคลุมปัญหาทั่วไปและแนวทางปฏิบัติที่ดีที่สุด ทีมสนับสนุนเฉพาะของเราพร้อมให้ความช่วยเหลือเกี่ยวกับข้อสงสัยเกี่ยวกับผลิตภัณฑ์ และเรามุ่งมั่นที่จะให้โซลูชันที่ทันท่วงทีและมีประสิทธิภาพสำหรับความท้าทายใดๆ ที่คุณอาจพบเจอ

ความมุ่งมั่นของเราต่อคุณภาพหมายความว่าเรายังเสนอบริการรับประกันสำหรับแผงวงจรพิมพ์เซรามิก ซึ่งครอบคลุมข้อบกพร่องในการผลิตใดๆ โปรดดูเอกสารการรับประกันสำหรับข้อกำหนดและเงื่อนไขเฉพาะ

เรามุ่งมั่นที่จะปรับปรุงอย่างต่อเนื่องและยินดีรับข้อเสนอแนะจากลูกค้าเกี่ยวกับผลิตภัณฑ์และบริการสนับสนุนของเรา ข้อมูลของคุณช่วยให้เราปรับปรุงข้อเสนอของเราและให้บริการคุณได้ดียิ่งขึ้น

โปรดทราบว่าการสนับสนุนทางเทคนิคและบริการของเราไม่รวมถึงการซ่อมแซมทางกายภาพหรือการเปลี่ยนส่วนประกอบที่ไม่ครอบคลุมภายใต้การรับประกัน เราขอแนะนำให้จัดการบอร์ดตามแนวทางของเราเพื่อให้มั่นใจถึงอายุการใช้งานและความน่าเชื่อถือ
