ความละเอียด FR4 It180 Hdi PCB Board 4-20 ชั้น 0.1Mm ขนาดหลุมลด
บอร์ด PCB HDI เป็นคําตอบที่ทันสมัย ที่เหมาะกับการใช้งานที่ต้องการเทคโนโลยีเชื่อมต่อความหนาแน่นสูงบอร์ด 6 ชั้น (6L) นี้ถูกออกแบบมาเพื่อตอบสนองและเกินความต้องการที่ซับซ้อนของระบบ PCB ความเร็วสูงHDI PCBs หรือ High-Density Interconnect Printed Circuit Boards ได้รับความนิยมในเรื่องของผลงานและความน่าเชื่อถือที่ดีขึ้น ซึ่งเป็นสิ่งจําเป็นในวงการเทคโนโลยีที่วิ่งเร็วในปัจจุบัน
หนึ่งในลักษณะที่โดดเด่นของบอร์ด PCB HDI ของเราคือความละเอียดในการผลิตการควบคุมอัตราต่อต้าน คือการวัดความคัดค้านที่วงจรนําเสนอต่อการผ่านของกระแสไฟฟ้าเมื่อแรงดันถูกนําไปใช้ในวงจรความเร็วสูง การควบคุมอิเมพานซ์เป็นสิ่งสําคัญในการรักษาความสมบูรณ์ของสัญญาณ ลดความดัง และรับประกันผลการทํางานของอุปกรณ์อิเล็กทรอนิกส์กระบวนการผลิตที่ทันสมัยของเรา รับประกันว่า อุปสรรคจะดําเนินการตามรายละเอียดที่แม่นยํา, ทําให้การทํางานของ HDI PCB ได้อย่างมีประสิทธิภาพ
เมื่อพูดถึงการสร้าง micro-vias และการวางส่วนประกอบ บอร์ด PCB HDI ของเราแสดงความสามารถที่พิเศษ โดยมีขนาดรูของ 0.1mm Laser Drillนี่ทําให้การเจาะขนาดเล็กได้แม่นยํามาก, ซึ่งเป็นส่วนสําคัญในการบรรลุการเชื่อมต่อความหนาแน่นสูงที่บอร์ดเหล่านี้ได้รับชื่อจาก. สายทางเล็ก ๆ เหล่านี้ทําให้การสร้างองค์ประกอบอิเล็กทรอนิกส์ที่คอมแพคตมากขึ้น แต่มีพลังมากขึ้น.มันยังทําให้สามารถนําชั้นอื่น ๆ เข้าไปในการออกแบบซึ่งเป็นข้อดีที่สําคัญของการใช้ PCB HDI
เมื่อเทคโนโลยีก้าวหน้า ความต้องการสําหรับส่วนประกอบขนาดเล็กและมีประสิทธิภาพมากขึ้นเพิ่มขึ้น เพื่อตอบสนองเรื่องนี้ บอร์ด PCB HDI ของเรารวมถึงคุณสมบัติการขอพิเศษของ Half Hole และ 0.เทคโนโลยี 25 มม BGA (Ball Grid Array)เทคนิคครึ่งหลุมถูกนํามาใช้ในการติดตั้งขอบของ PCB เพื่อสร้างการตั้งแบบคล้ายโมดูล ในขณะที่ BGA 0.25 มม.นี่สําคัญมากสําหรับการใช้งานที่ต้องการจํานวนมากของ I / O ในตัวประกอบขนาดเล็กเช่นในอุปกรณ์มือถือและฮาร์ดแวร์คอมพิวเตอร์ความเร็วสูง
ความหลากหลายของบอร์ด PCB HDI ของเรายังเพิ่มขึ้นด้วยความหนาที่แปรเปลี่ยนของ 0.4-3.2 มม. ระยะนี้ทําให้มีความยืดหยุ่นในการออกแบบและการใช้งานของบอร์ดทําให้มันเหมาะสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่หลากหลายไม่ว่าการใช้งานปลายต้องการพานที่บางและยืดหยุ่นสําหรับเครื่องใช้สวม หรือพานที่แข็งแกร่งกว่าสําหรับการใช้งานอุตสาหกรรม PCB HDI ของเราสามารถปรับปรุงตามความต้องการเฉพาะของโครงการ
โดยสรุป HDI PCB Board เป็นตัวเลือกที่พิเศษสําหรับการใช้งานใด ๆ ที่ต้องการ PCB ความเร็วสูงที่มีลักษณะที่ก้าวหน้ามันรวมเทคโนโลยีเชื่อมต่อความหนาแน่นสูง 6 ชั้น กับการควบคุมอุปสรรคที่แม่นยํา และความสามารถในการรวมส่วนประกอบที่หลากหลาย.1mm Laser Drill Holes และ 0.25mm BGA การรวมความสามารถครึ่งรูและช่วงความหนาที่กว้างขวางเพิ่มเติมการยืนยันความเด่นของมันในตลาด PCB HDIผู้ออกแบบและวิศวกรสามารถเชื่อมั่นต่อการพัฒนาขอบเขตของสิ่งที่เป็นไปได้ในด้านการออกแบบอิเล็กทรอนิกส์,ปลอดภัยในความรู้ที่พวกเขากําลังทํางานกับผลิตภัณฑ์ ที่เป็นตัวประกอบของจุดสูงสุดของเทคโนโลยี PCB ใหม่
ปริมาตร | รายละเอียด |
---|---|
การควบคุมความคับค้าน | ใช่ |
ความหนาของแผ่น | 0.2mm-6.00 mm (8mil-126mil) |
การทดสอบ | 100% E-Testing รังสีเอ็กซ์ |
ขนาดรูขั้นต่ํา | 0.15 มิลลิเมตร |
อัตราส่วน | 10:1 |
ความหนา | 0.4-3.2 มิลลิเมตร |
ชั้นกระดาษ | 6L |
ขั้นต่ํา | 3/3มิล |

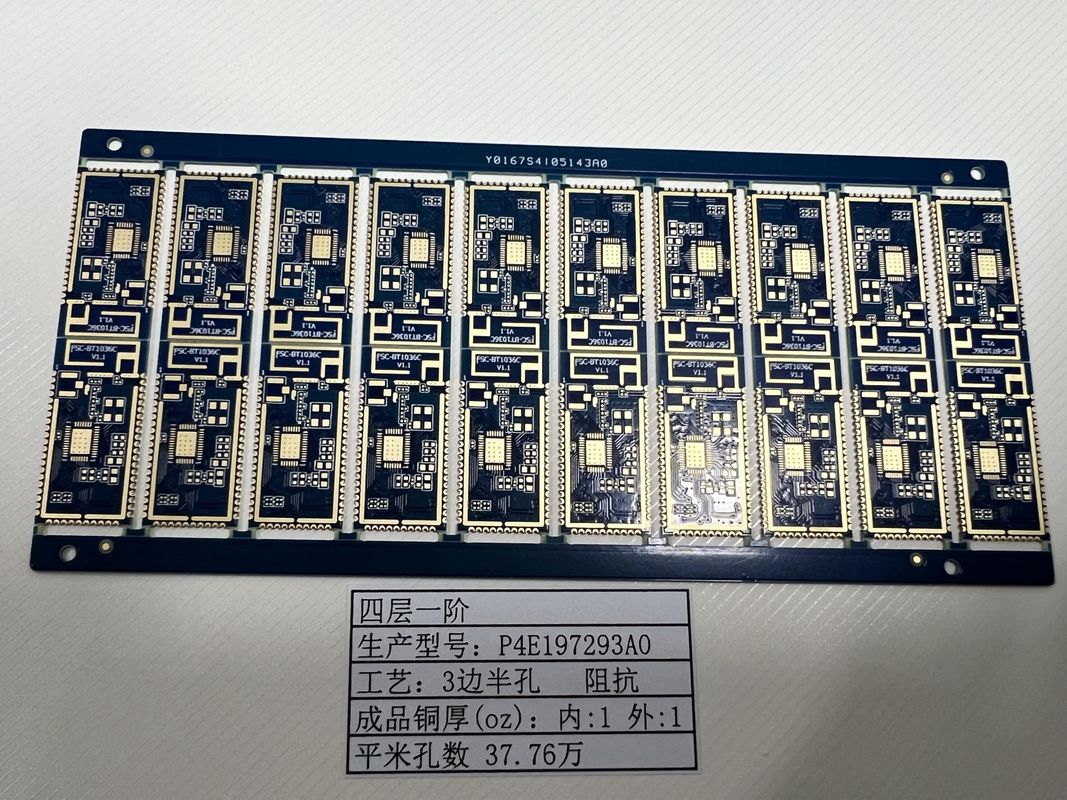

ชื่อ PCB | 4L 1+N+1 บอร์ด HDI |
คําขอพิเศษ | ครึ่งหลุม 0.25 มม. |
บอร์ดวงจรพิมพ์ HDI (High Density Interconnector) โดยเฉพาะ 4L 1+N+1 HDI บอร์ดอยู่ในแนวหน้าของเทคโนโลยี PCB ที่ก้าวหน้าและการทํางานเป็นสิ่งสําคัญบอร์ดเหล่านี้, ที่รู้จักกับจํานวนชั้นสูงของพวกเขาและลักษณะละเอียด, เป็นที่สมบูรณ์แบบสําหรับฉากที่ต้องการการวางส่วนประกอบหนาและเส้นทางที่ซับซ้อน.กระบวนการผลิต PCB HDI ได้วิวัฒนาการเพื่อตอบสนองความต้องการของอิเล็กทรอนิกส์ที่ทันสมัย, ทําให้สามารถสร้างบอร์ดที่มีลักษณะความแม่นยําสูง เช่น Half Hole และ 0.25mm BGA (Ball Grid Array)
สถานการณ์การใช้งานหนึ่งสําหรับ 4L 1+N+1 HDI Boards คือในสังกัดของอุปกรณ์คอมพิวเตอร์ที่มีประสิทธิภาพสูง, โดยขนาดรูขั้นต่ํา 0.15 มม. และความสามารถในการนํา 0.1 มิลลิเมตร เลเซอร์เจาะรูกลายเป็นจําเป็นคุณสมบัติเหล่านี้ทําให้การบรรจุหนาแน่นของ viasซึ่งเป็นสิ่งที่สําคัญมากสําหรับโปรเซสเซอร์หลายคอร์ และชิปความจําความเร็วสูง ที่ต้องการการเชื่อมต่อหลายส่วนกับส่วนประกอบอื่น ๆ ภายในพื้นที่ที่คอมแพคต์ความละเอียดของ HDI PCBs และความหนาแน่นของการเชื่อมต่อสูงเป็นเครื่องมือในการบรรลุเป้าหมายการทํางานของอุปกรณ์เหล่านี้
สถานการณ์อีกหนึ่งที่บอร์ด HDI เหล่านี้เป็นสิ่งจําเป็นคือในสาขาของอิเล็กทรอนิกส์ทางการแพทย์ที่มักมีความต้องการพิเศษ เช่น โซกิตหลอดไฟ, ใช้เทคโนโลยี HDI เพื่อรักษารูปแบบขนาดเล็กในขณะที่ให้ภาพและการวินิจฉัยที่มีคุณภาพสูงความแม่นยําในการผลิต PCBs HDI รับประกันความน่าเชื่อถือและการทํางานที่จําเป็นสําหรับการใช้งานทางการแพทย์ที่สําคัญ.
นอกจากนี้ PCBs HDI มีบทบาทสําคัญในอุตสาหกรรมอากาศและอุตสาหกรรมการป้องกัน ที่ระบบต้องทนต่อสภาพแวดล้อมที่รุนแรงในขณะที่รักษาผลงานสูงสุดอุปกรณ์สื่อสารทางทหารที่ซับซ้อน, เครื่องบินและระบบดาวเทียมมักจะรวมเทคโนโลยี HDI เพื่อบรรลุความแข็งแกร่งและการทํางานที่จําเป็นภายในข้อจํากัดของวิศวกรรมอากาศ
อิเล็กทรอนิกส์ผู้บริโภค เช่น สมาร์ทโฟน แท็บเล็ต และกล้องถ่ายภาพยังได้ประโยชน์จาก PCB HDIและอุปกรณ์ที่มีพลังงานมากขึ้น หมายความว่าส่วนประกอบเช่น HD SDI Converter, ซึ่งใช้ในการถ่ายทอดวีดีโอความละเอียดสูง, ต้องรองรับภายในการลดลงของรอยเท้า.เป็นส่วนสําคัญของแนวโน้มการลดขนาดนี้ส่งผลให้การพัฒนาของเทคโนโลยีผู้บริโภค
สรุปคือ บอร์ดวงจรพิมพ์ HDI เป็นสิ่งจําเป็นสําหรับการใช้งานด้านเทคโนโลยีสูงมากมาย โดยให้ความแม่นยําและความน่าเชื่อถือที่อุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยต้องการจากวงจรที่ซับซ้อนที่จําเป็นในการผลิต PCB HDI ถึงความต้องการเฉพาะของอุปกรณ์เช่นอุปกรณ์ที่มี Sockets Lamp, PCBs HDI เช่น 4L 1 + N + 1 HDI บอร์ดเป็นหัวใจของนวัตกรรมในอุตสาหกรรม
ผลิตภัณฑ์ HDI PCB Board ของเราคือ 4L 1+N+1 HDI Boards ถูกผลิตโดยใช้วัสดุแท้ FR4 IT180 คุณภาพสูง เพื่อให้มั่นคงและมีผลงานที่ดีที่สุดบอร์ดแบบความหนาแน่นสูงนี้ถูกออกแบบเพื่อรองรับความต้องการเฉพาะ, มีส่วนประมาณที่น่าประทับใจของ 10:1 สําหรับวงจรที่แม่นยําและละเอียด
เข้าใจความจําเป็นของการปรับแต่งอย่างละเอียด เราให้บริการเพื่อตอบสนองความต้องการพิเศษ เช่น การบูรณาการของหลอดไฟPCB HDI ของเราถูกออกแบบมาเพื่อรองรับขนาดรูขั้นต่ํา 0.15 มิลลิเมตร ทําให้มีความอดทนที่แคบและการเชื่อมต่อความแม่นยําสูง
บอร์ด PCB HDI เป็นบอร์ดวงจรพิมพ์ที่มีความหนาแน่นสูงที่เชื่อมต่อกันที่ออกแบบมาสําหรับการใช้งานอิเล็กทรอนิกส์ที่ทันสมัยการสนับสนุนทางเทคนิคสินค้าของเราสําหรับ HDI PCB Board ประกอบด้วยบริการครบวงจรเพื่อให้แน่ใจว่าการทํางานที่ดีที่สุดและความน่าเชื่อถือของบอร์ดของคุณทีมวิศวกรที่มีประสบการณ์ของเราพร้อมที่จะให้ความช่วยเหลือกับการพิจารณาการออกแบบ การเลือกวัสดุ การแนะนําการสะสมและการแก้ไขปัญหาทางเทคนิค
บริการสนับสนุนของเราครอบคลุมด้านเทคนิคที่หลากหลาย เช่น การควบคุมอุปสรรค ผ่านการวิเคราะห์โครงสร้าง และการจัดการความร้อนเราให้คําแนะนําเกี่ยวกับการปฏิบัติที่ดีที่สุดสําหรับการวางแผนและกระบวนการประกอบ เพื่อให้แน่ใจว่าความสมบูรณ์ของผลิตภัณฑ์สุดท้ายเรายังให้คําปรึกษาเกี่ยวกับประเด็นความสมบูรณ์แบบของสัญญาณและสามารถช่วยในการพิจารณา EMC / EMI เพื่อรักษาความสอดคล้องกับมาตรฐานอุตสาหกรรม
สําหรับผลิตภัณฑ์ที่มีอยู่แล้ว เราให้การสนับสนุนด้านการวินิจฉัย เพื่อช่วยระบุและแก้ไขปัญหาใด ๆ ที่อาจเกิดขึ้นระหว่างรอบชีวิตของแผ่น PCB HDI ของคุณรวมถึงการวิเคราะห์รายละเอียดของความล้มเหลวใด ๆ และคําแนะนําสําหรับการแก้ไขเพื่อป้องกันการเกิดขึ้นในอนาคต.
กรุณาทราบว่าการสนับสนุนทางเทคนิคของเรา ไม่รวมบริการซ่อมแซมทางกายภาพหรือการช่วยเหลือในสถานที่มันเน้นการให้คําแนะนําและข้อมูลที่จําเป็นเพื่อให้แน่ใจว่าการใช้งานและการบํารุงรักษาที่เหมาะสมของ HDI PCB Boardสําหรับประเด็นที่ซับซ้อนกว่าหรือบริการการออกแบบ เราอาจส่งคุณไปยังหนึ่งในพันธมิตรที่เชื่อถือได้ของเรา ที่เชี่ยวชาญในพื้นที่เหล่านั้น
เรามุ่งมั่นที่จะให้การสนับสนุนพิเศษกับลูกค้าของเรา หากคุณมีคําถามทางเทคนิค หรือต้องการความช่วยเหลือเพิ่มเติมกรุณาติดต่อกับทีมงานสนับสนุนของเรา ผ่านช่องทางการสื่อสารที่กําหนดไว้ในเวลาที่ซื้อ.
