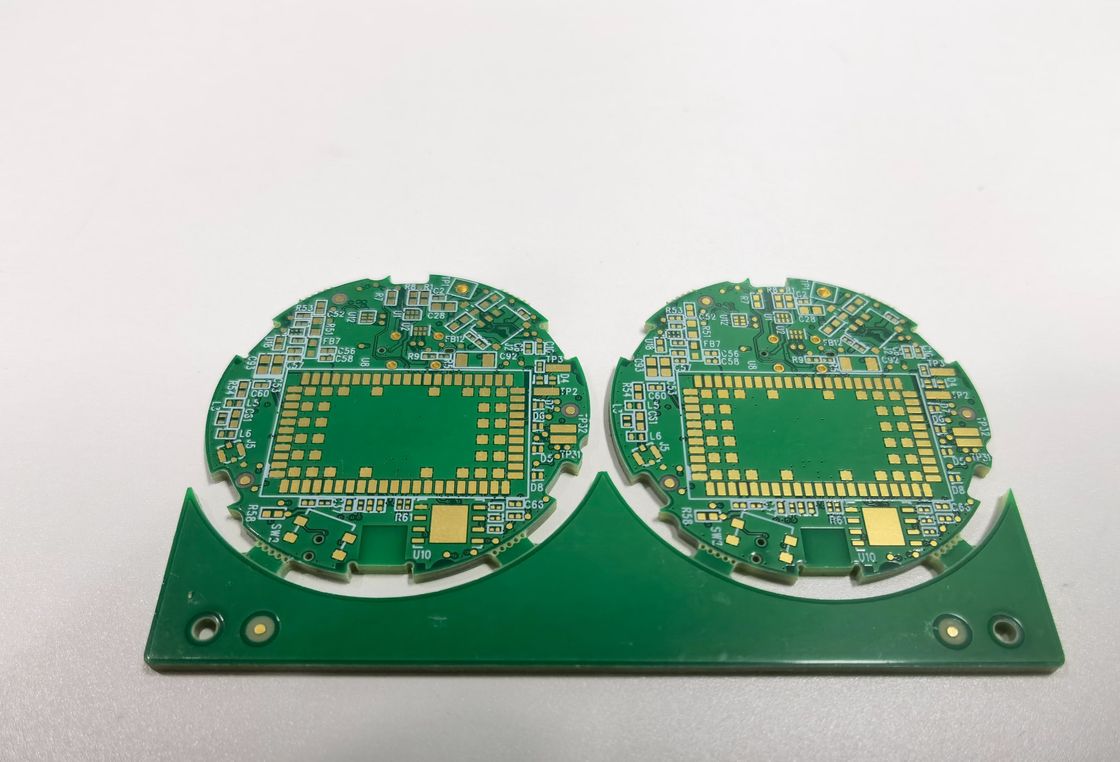

4 layer HDI PCB Board With Impedance Control Density Interconnector การทดสอบรังสีเอ็กซ์

4 layer HDI PCB Board With Impedance Control Density Interconnector การทดสอบรังสีเอ็กซ์

4ชั้น HDI PCB Board

บอร์ดวงจร 4 ชั้น hdi

การทดสอบรังสีเอ็กซ์ HDI PCB Board

ติดต่อเรา
ขอทุน
รายละเอียดสินค้า
ความหนาของบอร์ด:
0.2 มม. - 6.00 มม. (8mil-126mil)
ชื่อ PCB:
บอร์ด HDI 4L 1+N+1
ขนาดหลุม:
0เครื่องเจาะเลเซอร์ขนาด.1 มิลลิเมตร
ขนาดรูขั้นต่ำ:
0.15มม
การทดสอบ:
การทดสอบทางอิเล็กทรอนิกส์ 100%, X-RAY
ความหนา:
0.4-3.2มม
บอร์ดเลเยอร์:
6L
คำขอพิเศษ:
ครึ่งหลุม 0.25 มม BGA
เน้น:

4ชั้น HDI PCB Board

,

บอร์ดวงจร 4 ชั้น hdi

,

การทดสอบรังสีเอ็กซ์ HDI PCB Board

เงื่อนไขการชําระเงินและการจัดส่ง
คําอธิบายสินค้า

แผงวงจรพิมพ์ HDI ขั้นสูง 4 ชั้น พร้อมการควบคุมอิมพีแดนซ์ การเชื่อมต่อความหนาแน่นสูง การทดสอบด้วยรังสีเอกซ์

รายละเอียดสินค้า:

แผงวงจรพิมพ์ HDI (High Density Interconnect) เป็นสุดยอดเทคโนโลยีแผงวงจรพิมพ์ (PCB) ในปัจจุบัน โดยใช้กลยุทธ์การออกแบบความหนาแน่นสูง (HDI) เพื่อสร้างแผงวงจรพิมพ์ความเร็วสูงขั้นสูงที่ตรงตามข้อกำหนดที่เข้มงวดของอุปกรณ์อิเล็กทรอนิกส์ที่ซับซ้อน แผงวงจรพิมพ์ HDI ของเราได้รับการประดิษฐ์อย่างพิถีพิถันเพื่อให้เป็นรากฐานที่เชื่อถือได้สำหรับการใช้งานที่ต้องการการผสมผสานระหว่างขนาดที่กะทัดรัด ประสิทธิภาพที่เพิ่มขึ้น และความสมบูรณ์ของสัญญาณที่เหนือกว่า สรุปผลิตภัณฑ์นี้จะอธิบายถึงคุณลักษณะ ข้อกำหนดพิเศษ และโปรโตคอลการทดสอบที่ทำให้แผงวงจรพิมพ์ HDI ของเราเป็นตัวเลือกที่ยอดเยี่ยมสำหรับโครงการอิเล็กทรอนิกส์ของคุณ

เริ่มต้นด้วยข้อกำหนดพิเศษ แผงวงจรพิมพ์ HDI ของเราได้รับการออกแบบมาเพื่อรองรับซ็อกเก็ตหลอดไฟ ซึ่งเป็นคุณสมบัติที่สำคัญสำหรับการใช้งานด้านแสงและอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการการเชื่อมต่อที่ปลอดภัยและมั่นคงกับแหล่งกำเนิดแสง การรวมซ็อกเก็ตหลอดไฟเป็นข้อพิสูจน์ถึงความสามารถในการปรับแต่งของแผงวงจรพิมพ์ HDI ของเรา ทำให้สามารถตอบสนองความต้องการเฉพาะในขณะที่ยังคงรักษามาตรฐานการออกแบบและการผลิตสูงสุด

หนึ่งในคุณลักษณะที่สำคัญที่สุดของแผงวงจรพิมพ์ HDI คือช่วงความหนาของแผงที่มีให้เลือก ลูกค้าสามารถเลือกระหว่าง 0.2 มม. ถึง 6.00 มม. (8 มิล ถึง 126 มิล) ซึ่งให้ความยืดหยุ่นสูงในด้านความแข็งแรงเชิงกลและความเหมาะสมกับการใช้งาน ไม่ว่าคุณจะทำงานกับอุปกรณ์ที่มีน้ำหนักเบา พกพา หรือส่วนประกอบอุตสาหกรรมที่แข็งแกร่ง ก็มีแผงวงจรพิมพ์ HDI ที่มีความหนาที่ตรงตามความต้องการของคุณอย่างสมบูรณ์แบบ

เมื่อพูดถึงความแม่นยำของเลย์เอาต์ของแผงวงจรพิมพ์ แผงวงจรพิมพ์ HDI มีความกว้างและระยะห่างของลายวงจรขั้นต่ำที่ 3/3 มิล รูปทรงของลายวงจรที่เล็กจิ๋วนี้เป็นข้อพิสูจน์ถึงแง่มุมความหนาแน่นสูงของแผงวงจรพิมพ์ ทำให้สามารถบรรจุวงจรได้มากขึ้นในพื้นที่ที่เล็กลง ความสามารถนี้มีความสำคัญอย่างยิ่งต่อการส่งสัญญาณความเร็วสูงที่จำเป็นสำหรับส่วนประกอบอิเล็กทรอนิกส์ขั้นสูง และเพื่อรองรับความต้องการที่เพิ่มขึ้นอย่างต่อเนื่องสำหรับการย่อขนาดในอุตสาหกรรมอิเล็กทรอนิกส์

แผงวงจรพิมพ์ HDI ของเราผ่านการทดสอบอย่างเข้มงวดเพื่อให้แน่ใจในความน่าเชื่อถือและการทำงาน แผงวงจรทุกแผงจะได้รับการทดสอบทางไฟฟ้า 100% (E-testing) เพื่อยืนยันว่าเป็นไปตามข้อกำหนดทางไฟฟ้าและเพื่อตรวจจับข้อบกพร่องที่อาจเกิดขึ้น นอกจากนี้ยังมีการใช้การตรวจสอบด้วยรังสีเอกซ์เพื่อตรวจสอบความสมบูรณ์ของโครงสร้างภายใน เช่น รูเชื่อมต่อ (vias) และจุดบัดกรี ซึ่งมองไม่เห็นด้วยตาเปล่า โปรโตคอลการทดสอบเหล่านี้มีความสำคัญอย่างยิ่งต่อการรักษาคุณภาพและประสิทธิภาพในแผงวงจรพิมพ์ความหนาแน่นสูง

สามารถรองรับคำขอพิเศษเพื่อตอบสนองความต้องการเฉพาะของการใช้งานต่างๆ แผงวงจรพิมพ์ HDI ของเราสามารถผลิตด้วยรูครึ่ง (half holes) ซึ่งจำเป็นสำหรับตัวเชื่อมต่อขอบและข้อกำหนดการติดตั้งบางประเภท นอกจากนี้ เรายังรองรับการใช้งานที่มีความแม่นยำสูงด้วยระยะห่างของลูกปัดกริด (BGA) 0.25 มม. ซึ่งช่วยให้สามารถเชื่อมต่อวงจรรวมที่มีขา I/O จำนวนมากในพื้นที่ขนาดเล็กมาก คุณสมบัตินี้มีความสำคัญอย่างยิ่งต่อการออกแบบแผงวงจรพิมพ์ความเร็วสูงที่ต้องการการเชื่อมต่อจำนวนมากในพื้นที่กะทัดรัด

โดยสรุป แผงวงจรพิมพ์ HDI ของเราเป็นโซลูชันที่หลากหลาย ประสิทธิภาพสูง ซึ่งโดดเด่นในการใช้งานที่ต้องการวงจรความหนาแน่นสูงและความเร็วสูง ด้วยความสามารถในการรวมซ็อกเก็ตหลอดไฟ ความหนาของแผงที่หลากหลาย รูปทรงของลายวงจรที่แคบ การทดสอบที่ครอบคลุม และความสามารถในการตอบสนองคำขอพิเศษ เช่น รูครึ่งและ BGA ที่มีระยะห่างละเอียด แผงวงจรพิมพ์ HDI นี้จึงเป็นตัวเลือกที่เหนือกว่าสำหรับนักออกแบบและวิศวกรที่มองหาสิ่งที่ดีที่สุดในเทคโนโลยีแผงวงจรพิมพ์ ไม่ว่าจะเป็นสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคที่ซับซ้อน อุปกรณ์ทางการแพทย์ที่สำคัญ หรือการใช้งานในอุตสาหกรรมที่ต้องการ แผงวงจรพิมพ์ HDI ของเรามอบความน่าเชื่อถือ ประสิทธิภาพ และคุณสมบัติขั้นสูงที่จำเป็นในการขับเคลื่อนนวัตกรรมและประสิทธิภาพในโครงการอิเล็กทรอนิกส์ของคุณ



คุณสมบัติ:

  • ชื่อผลิตภัณฑ์: แผงวงจรพิมพ์ HDI
  • ความหนาของแผง: 0.2 มม. - 6.00 มม. (8 มิล - 126 มิล)
  • จำนวนชั้น: 4-20 ชั้น
  • คำขอพิเศษ: รูครึ่ง, BGA 0.25 มม.
  • การทดสอบ: E-Testing 100%, X-RAY
  • อัตราส่วนภาพ: 10:1
  • การผลิตแผงวงจรพิมพ์ HDI: แผงวงจรพิมพ์ความหนาแน่นสูงพร้อมคุณสมบัติที่แม่นยำ
  • แผงวงจรพิมพ์ความเร็วสูง: ออกแบบมาสำหรับการใช้งานอิเล็กทรอนิกส์ความเร็วสูง


พารามิเตอร์ทางเทคนิค:

พารามิเตอร์ รายละเอียด
ความหนา 0.4-3.2 มม.
ลายวงจรขั้นต่ำ 3/3 มิล
วัตถุดิบ FR4 IT180
ชั้นของแผง 6L
การทดสอบ E-Testing 100%, X-RAY
จำนวนชั้น 4-20 ชั้น
ความหนาของแผง 0.2 มม. - 6.00 มม. (8 มิล - 126 มิล)
การควบคุมอิมพีแดนซ์ ใช่
คำขอพิเศษ รูครึ่ง, BGA 0.25 มม.
อัตราส่วนภาพ 10:1


การใช้งาน:

แผงวงจรพิมพ์ HDI (High Density Interconnect) เป็นแผงวงจรประสิทธิภาพสูงที่ออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดของอุปกรณ์อิเล็กทรอนิกส์ขั้นสูง ด้วยลายวงจรขั้นต่ำ 3/3 มิล ผลิตภัณฑ์นี้ให้ความแม่นยำที่เหนือกว่าสำหรับการออกแบบวงจรที่ซับซ้อน เหมาะอย่างยิ่งสำหรับการใช้งานที่ความสมบูรณ์ของสัญญาณมีความสำคัญอย่างยิ่ง ด้วยคุณสมบัติการควบคุมอิมพีแดนซ์ แผงวงจรพิมพ์ HDI สามารถปรับเปลี่ยนการใช้งานได้ โดยมีอัตราส่วนภาพ 10:1 และความหนาของแผงตั้งแต่ 0.2 มม. ถึง 6.00 มม. (8 มิล ถึง 126 มิล) ผลิตจากวัตถุดิบ FR4 IT180 คุณภาพสูง ซึ่งรับประกันความทนทานและความน่าเชื่อถือในสภาวะการทำงานต่างๆ

หนึ่งในการใช้งานหลักสำหรับแผงวงจรพิมพ์ HDI คือภายในกลุ่มของตัวแปลง HD SDI ตัวแปลงเหล่านี้ใช้ในการแปลสัญญาณอินเทอร์เฟซดิจิทัลแบบอนุกรมความละเอียดสูง ซึ่งเป็นที่นิยมในสภาพแวดล้อมวิดีโอและเสียงระดับมืออาชีพ มิติของลายวงจรที่แม่นยำและการควบคุมอิมพีแดนซ์ของแผงวงจรพิมพ์ HDI ทำให้เป็นตัวเลือกที่เหมาะสมสำหรับตัวแปลงดังกล่าว ทำให้มั่นใจได้ถึงการสูญเสียสัญญาณน้อยที่สุดและความเที่ยงตรงสูงในการส่งสัญญาณ

ในสาขาอิเล็กทรอนิกส์สำหรับผู้บริโภค แผงวงจรพิมพ์ HDI เป็นส่วนสำคัญในการพัฒนาแผงรุ่นที่มีความหนาแน่นสูงและกะทัดรัด ซึ่งใช้ในสมาร์ทโฟน แท็บเล็ต และแล็ปท็อป ความสามารถในการรองรับการเชื่อมต่อจำนวนมากต่อพื้นที่ทำให้เหมาะสมอย่างยิ่งสำหรับอุปกรณ์ที่พื้นที่เป็นสิ่งสำคัญและไม่สามารถประนีประนอมกับฟังก์ชันการทำงานได้ ในขณะที่อุปกรณ์ต่างๆ มีขนาดเล็กลงแต่มีความซับซ้อนมากขึ้น ความสามารถของแผงวงจรพิมพ์ HDI ก็ยิ่งมีค่ามากขึ้น

นอกจากนี้ แผงวงจรพิมพ์ HDI ยังมีการใช้งานในอุปกรณ์ทางการแพทย์ เทคโนโลยีการบินและอวกาศ และระบบป้องกัน ซึ่งความน่าเชื่อถือและความทนทานสูงเป็นสิ่งจำเป็น ตัวอย่างเช่น ในอุปกรณ์ทางการแพทย์ แผงวงจรพิมพ์ HDI สามารถใช้ในอุปกรณ์วินิจฉัยที่ซับซ้อน อุปกรณ์สวมใส่ที่ติดตามตัวชี้วัดสุขภาพ และอุปกรณ์ฝังขนาดเล็ก ในการใช้งานด้านการบินและอวกาศและการป้องกัน ลักษณะความหนาแน่นสูงของแผงวงจรพิมพ์ ควบคู่ไปกับความสามารถในการทำงานอย่างน่าเชื่อถือภายใต้สภาวะที่รุนแรง ทำให้เป็นส่วนประกอบที่เลือกใช้สำหรับระบบที่สำคัญต่อภารกิจ

โดยรวมแล้ว แผงวงจรพิมพ์ HDI เป็นผลิตภัณฑ์ที่หลากหลายซึ่งรองรับการใช้งานที่หลากหลายในอุตสาหกรรมต่างๆ โดยขับเคลื่อนด้วยการออกแบบเพื่อรองรับวงจรความหนาแน่นสูงด้วยความแม่นยำและความเสถียร การใช้งานในตัวแปลง HD SDI แผงรุ่นความหนาแน่นสูง และระบบอิเล็กทรอนิกส์ขั้นสูงอื่นๆ เน้นย้ำถึงความสำคัญในการพัฒนาเทคโนโลยีอย่างต่อเนื่อง



การปรับแต่ง:

สำรวจบริการแผงวงจรพิมพ์ HDI (High Density Interconnector) ระดับพรีเมียมของเรา ซึ่งออกแบบมาเพื่อตอบสนองการใช้งานความเร็วสูงที่ต้องการมากที่สุด เทคโนโลยี HDI ที่ล้ำสมัยของเราช่วยให้แผงวงจรพิมพ์ความเร็วสูงของคุณทำงานได้อย่างเต็มประสิทธิภาพด้วยจำนวนชั้นตั้งแต่ 4-20 ชั้น รองรับความซับซ้อนของอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่

ด้วยอัตราส่วนภาพที่น่าประทับใจ 10:1 แผงวงจรพิมพ์ HDI ของเรามอบความน่าเชื่อถือและความทนทานที่จำเป็นสำหรับการใช้งานแผงวงจรพิมพ์ความเร็วสูง เราเข้าใจดีว่าความแม่นยำเป็นสิ่งสำคัญ ซึ่งเป็นเหตุผลที่เราเสนอตัวเลือกการปรับแต่งพิเศษ เช่น รูครึ่ง และการรองรับ BGA 0.25 มม. เพื่อตอบสนองความต้องการการออกแบบเฉพาะของคุณ

ขอแนะนำแผงวงจร 4L 1+N+1 HDI พิเศษของเรา ซึ่งเป็นโซลูชันที่สมบูรณ์แบบสำหรับความต้องการวงจรความเร็วสูงของคุณ วางใจในบริการปรับแต่งแผงวงจรพิมพ์ความเร็วสูงของเราเพื่อส่งมอบประสิทธิภาพและคุณภาพที่โครงการของคุณต้องการ



การสนับสนุนและบริการ:

แผงวงจรพิมพ์ HDI ของเรามาพร้อมกับการสนับสนุนทางเทคนิคและบริการที่ครอบคลุม ซึ่งออกแบบมาเพื่อให้แน่ใจว่าได้รับประสบการณ์ที่ดีที่สุดกับผลิตภัณฑ์ของเรา เรามุ่งมั่นที่จะให้ความช่วยเหลือเกี่ยวกับข้อสงสัยทางเทคนิคหรือปัญหาใดๆ ที่อาจเกิดขึ้น

บริการสนับสนุนทางเทคนิคสำหรับแผงวงจรพิมพ์ HDI ประกอบด้วย:

  • เอกสารผลิตภัณฑ์ – มีคู่มือและคู่มือโดยละเอียดเพื่อช่วยให้คุณเข้าใจคุณสมบัติและข้อกำหนดของแผงวงจรพิมพ์ HDI
  • ความช่วยเหลือในการติดตั้ง – การสนับสนุนทีละขั้นตอนเพื่อช่วยคุณติดตั้งแผงวงจรพิมพ์ HDI อย่างถูกต้องและปลอดภัย
  • การแก้ไขปัญหา – ความช่วยเหลือในการวินิจฉัยและแก้ไขปัญหาการทำงานใดๆ ที่คุณพบกับแผงวงจร
  • การอัปเดตเฟิร์มแวร์ – ข้อมูลและการเข้าถึงการอัปเดตเฟิร์มแวร์ล่าสุดเพื่อให้แน่ใจว่าแผงวงจรพิมพ์ HDI ของคุณทำงานได้อย่างเต็มประสิทธิภาพ
  • การสอบถามทางเทคนิค – การสนับสนุนเฉพาะสำหรับคำถามทางเทคนิคใดๆ เกี่ยวกับความสามารถและการรวมแผงวงจรพิมพ์ HDI

โปรดทราบว่าในขณะที่เราพยายามให้การสนับสนุนที่ครอบคลุม บริการบางอย่างอาจขึ้นอยู่กับความพร้อมให้บริการและอาจเปลี่ยนแปลงได้เมื่อเวลาผ่านไป เราขอแนะนำให้ลูกค้าอ้างอิงเว็บไซต์อย่างเป็นทางการของเราหรือติดต่อทีมบริการลูกค้าของเราสำหรับข้อมูลล่าสุดเกี่ยวกับการสนับสนุนและบริการสำหรับแผงวงจรพิมพ์ HDI
